1.給排水圖紙審核需要注意哪些問題

工圖會審是一項極為細致的技術工作，其綜合性很強。

要審核好圖紙，除了審圖者認真看圖外，還與審圖者自身素質有關。審圖者的綜合素質，包括對設計圖看圖能力；對各相關設計、施工規范的理解和認識；對施工工藝和施工方法現場經驗的積累；對建筑、結構的認識；對給排水專業相關邊緣專業的認識；對建筑設備的交叉施工及各種管道綜合布置的避讓的處理。

只要我們在工程實踐中不斷地提高以下幾點知識和技能，就一定能提高審圖水平，更多預見性地解決施工圖中存在的問題確保工程質量。施工圖審查要點：現將建筑給排水、消防、人防工程供水系統審圖的幾個大原則和按圖紙目錄分述的要點介紹如下。

1、審圖的原則（1）設計是否符合國家有關技術政策和標準規范及《建筑工程設計文件》編制深度的規定。（2）圖紙資料是否齊全，能否滿足施工需要。

（3）設計是否合理，有無遺漏。圖紙中的標注有無錯誤。

有關管道編號、設備型號是否完整無誤。有關部位的標高、坡度、坐標位置是否正確。

材料名稱、規格型號、數量是否正確完整。（4）設計說明及設計圖中的技術要求是否明確。

設計是否符合企業施工技術裝備條件。如需要采用特殊措施時，技術上有無困難，能否保證施工質量和施工安全。

（5）設計意圖、工程特點、設備設施及其控制工藝流程、工藝要求是否明確。各部分設計是否明確，是否符合工藝流程和施工工藝要求。

（6）管道安裝位置是否美觀和使用方便。（7）管道、組件、設備的技術特性，如工作壓力、溫度、介質是否清楚。

（8）對固定、防振、保溫、防腐、隔熱部位及采用的方法、材料、施工技術要求及漆色規定是否明確。（9）需要采用特殊施工方法、施工手段、施工機具的部位要求和作法是否明確。

（10）有無特殊材料要求，其規格、品種、數量能否滿足要求，有無材料代用的可能性。2、審圖的要點 總說明（1）設計說明應包括設計依據、設計范圍，給排水、消防各個系統扼要的敘述，管材及接口、閥門及閥件、管道敷設、管道試壓、防腐汕漆、管道及設備保溫等內容。

（2）主要設備、材料表中的水泵、水處理設備、水加熱設備、冷卻塔、消防設施、衛生器具等的造型是否安全合理。（3）管道、設備的防隔振、消聲、防水錘、防膨脹、防伸縮沉降、防污染、防露、防凍、放氣泄水、固定、保溫、檢查、維護等是否采取有效合理的措施。

（4）是否按消防規范的要求設置了相應的消火栓、自動噴水滅火、氣體滅火、水噴霧滅火、滅火器等系統和設施，消防水量計算是否合理。（5）是否選用了淘汰產品。

給排水平面圖（1）生活水池、水箱是否為獨立的結構型式。（2）給水管道與水加熱設備及可能引起回流的衛生設備的連接是否有防止回流污染的措施。

（3）生活給水泵房的位置是否避開了有防振或有安靜要求的房間。水泵機組，吸、壓水管支架及機房墻體頂板是否采取了隔振或消聲措施。

（4）有無廁所、盥洗室布置在餐廳、食品加工、儀器儲存及變配電等有嚴格衛生要求用房的上層。（5）地下污水泵井是否設置密封井蓋和通氣管。

（6）選用的水加熱設備及其布置、敷設是否考慮了檢修要求。（7）管道的布置、敷設是否滿足規范要求。

水消防、人防部分平面圖（1）建筑物內不同用房或公共場所滅火設施的選擇是否恰當，有無遺漏的地方。（2）消防水池、高位水箱及消防水泵房是否滿足規范要求。

（3）消防栓及自動噴灑頭、水泵接合器的布置是否滿足規范要求。（4）需要水幕分區或配合防火卷簾分區處是否按規范要求設置了相應的水幕設施。

（5）消防電梯是否設置了排水設施。（6）寒冷地區、無采暖地下車庫有結凍可能的水消防管道是否有合理可行的防凍措施。

（7）滅火器的造型與布置是否滿足規范要求。（8）當有人或防空地下室時，給排水設計應符合人防設計有關規范及當?shù)厝朔乐鞴懿块T的要求。

總平面圖（1）消防專用或生活共用的室外給水管是否按規范要求連成環狀管網，室外消火栓、水泵接合器的布置是否符合規范的要求。（2）入市政污，雨水管接合井的管徑、標高是否合適。

（3）化糞池、污水池等與埋地生活用水儲水池的距離是否不小于10m，當不滿足時，是否采取了防止污染生活用水儲水池水質的有效措施。給水系統（1）高層、低層建筑的給水區是否符合規范要求，最不利用水處的水壓能否得到保證。

（2）給水管道的連接是否存在回流污染問題。（3）水池、水箱至生活飲用水點的供水管上是否按規定采取了安全可靠的一次防污染措施。

（4）按規定需設中水的項日，是否設置了中水處理與供水系統，中水水量是否平衡。熱水系統（1）熱水供水分區是否與給水分區一致，熱水供水壓力能否與冷水壓力平衡，（單獨使用冷水或熱水者除外）。

（2）其中熱水供應系統是否設置了有效的循環系統，高層建筑的熱水系統采用減壓閥分區時能否保證各區循環系統的正常工作。（3）公共浴室是否設有水溫穩定和節水措施。

（4）系統上是否設有防膨脹泄壓用的安全閥，膨脹管（或膨脹罐），伸縮節 ，同定支架等附件。是否設有防止和減緩管道和設備結垢、銹蝕的裝置。

排水系統（1）排水系統是否采用了雨、污分流；雨水斗及其布置是否符合要求。（2）污水立管底部的排水橫管的連接是否滿足規范要求，或。

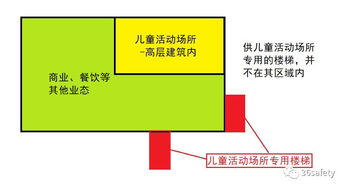

2.畫消防圖的時候有一些地方忘了標尺寸線了,怎么辦?審圖會過?

根據審圖標準，你的圖紙需要修改后才可以。

消防報審圖紙標準 一、裝飾圖紙要求 1、平面圖紙要有軸線號和尺寸標注，建筑指北針標識。按照比例出圖如 1:100,1:150或1:200。

2、如果裝修區域為建筑物某層的一部分，必須提供含裝修范圍內整層建筑的平 面布置圖，并圈出裝修區域的范圍。 3、在消防設計專篇中必須寫出裝修設計說明，明確所用的防火建筑材料等級。

4、所需提供的圖紙：①裝修設計說明②平面布置圖③天花布置圖④綜合天花圖 ⑤地面鋪裝圖⑥含重要防火材料的立面圖⑦防火分區平面圖⑧材料做法表 二、電氣專業圖紙要求 ？ ？1、電氣設計和施工總說明 2、裝修范圍內的配電系統圖 3、照明配電平面圖 4、插座配電平面圖 5、空調配電平面圖 ？ ？6、消防煙感報警平面圖 ？ ？7、消防廣播報警平面圖 三、空調專業圖紙要求 ？ ？1、空調風管平面圖 ？ ？2、空調水管平面圖 ？ ？3、消防排煙平面圖 ？ ？4、消防噴淋平面圖 ？ 5、消防噴淋系統圖（如系統改動了出此圖） ？ ？6、空調和消防設計說明 特別說明：如屬于消防報審圖紙，必須用A4紙寫消防設計專篇（包含各個專業）。 ？ ？在各專業圖紙設計中應嚴格注意以下事項： 1、消防應急照明必須采用耐火導線，獨立房間必須考慮應急電源。

2、疏散指示燈必須按規范要求合理布置。 3、煙感布置按照《火災自動報警系統設計規范》的條文執行。

4、噴淋布置按照《自動噴水滅火系統設計規范》GB50084-2001(2005版) 5、噴淋平面圖必須標注配管管徑，標注噴淋頭之間的尺寸，末端噴淋頭要標注 距墻體的尺寸，按照規范的火災危險等級布置噴淋頭的間距尺寸。 6、公共走廊和較大面積的開敞辦公區要考慮消防廣播的設置。

7、裝修的區域要考慮按照建筑物的類別執行《建規》還是《高規》。

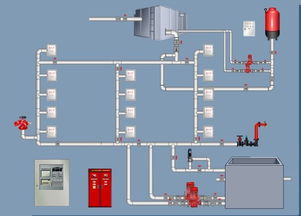

3.消防管道驗收及施工標準是什么?

海爾雙開門冰箱尺寸？可以選擇到自己喜歡的冰箱嗎？這是許多人關注的問題，海爾在冰箱界是非常有名氣的馳名商標，自從焚燒不合格產品之后，人們對海爾的產品更是信賴有佳，關于海爾雙開門冰箱的尺寸，下面一起來了解其產品屬性。

給水系統各種井室內的管道安裝，如設計無要求，井壁距法蘭或承口的距離：管徑小于或450mm時，不得250mm；管徑450mm時，不得350mm。 檢驗方法：尺量檢查。

9.2.5 管網必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。 檢驗方法：管材為鋼管、鑄鐵管時，試驗壓力下10min內壓力降不應大于0.05MPa，然后降至工作壓力檢查，壓力應保持不變，不滲不漏。

9.2.6 鍍鋅鋼管、鋼管的埋地防腐必須符合設計要求，如設計無規定時，可按表9.2.6的規定執行。卷材與管材間應粘貼牢固，無空鼓、滑移、接口不嚴等。

檢驗方法：觀察和切開防腐層檢查。

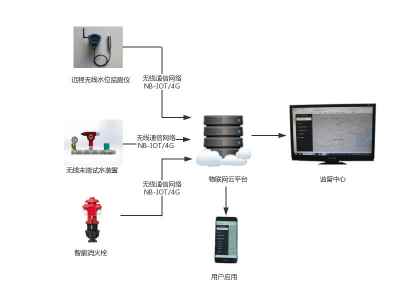

4.設備部件進行怎樣的檢查?質量要求在消防管道驗收前,設備部件進行

質量要求在消防管道驗收前，應對消防管道及其它設備部件進行檢查，對不符合設計和驗收要求的必須返工整改。

⑴噴頭安裝 ①噴頭安裝應在系統試壓、沖洗合格后進行。 ②噴頭安裝時宜采用專用的彎頭、三通。

③噴頭安裝時，不得對噴頭進行拆裝、改動，并嚴禁給噴頭附加任何裝飾性涂層。 ④噴頭安裝應使用專用扳手，嚴格利用噴頭的框架施擰；噴頭的框架、濺水盤產生變形或和原件損傷時，應采用規格、型號相同的噴頭更換。

⑤當噴頭的公稱直徑小于10mm時，應在配水干管或配水管上安裝過濾器。 ⑥安裝在易受機械損傷處的噴頭，應加設噴頭防護罩。

⑦噴頭安裝時，濺水管與吊頂、門、窗、洞口或墻面的距離應符合設計要求。 ⑧當通風管道寬度大于1。

2時，噴頭應安裝在其腹面以下部位。 ⑨當噴頭安裝在不到頂?shù)母魯喔浇鼤r，噴頭與隔斷的水平距離和最小垂直距離應符合下表的規定。

噴頭與隔斷的水平距離和最小垂直距離 水平距離 150 225 330 375 450 600 750 >900 最小垂直距離 75 100 150 200 236 313 336 450。
