核相方法(請問核相的作用和方法)
1.請問核相的作用和方法
核相是針對二路電源而言的。
二路電源需要向同一個用電設備供電時，在投入時，要在并列點進行核相。
若二路電源需要并列倒電時，若不核相，由于安裝接線錯誤，可能出現相序（相位）不一致，引起短路事故，影響正常供電。
若二路電源需要停電倒電時，若不核相，可能由于相序不一致，引起三相設備的非正常運行，如電機的反轉。
因此，在第二路電源投入時，一定要與第一路電源進行核相。
核相方法：
對0.4KV系統，一般用萬用表進行核相；
對3-35KV中性點非接地系統，一般用專用高壓定相桿進行核相；
對110KV及以上中性點直接接地系統，一般用PT進行核相；
2.誰能說下電力系統的核相方法
新發電站并網，新變電站投產前，經常要做核相試驗，現場所說的核相，包括核對相序和核對相位。 核對相序，主要是為了發電機、電動機的正常工作。在電力生產實踐中，發電機并網前必須做核對相序的試驗，相序不對，發電機是無法并網的，強行并網會造成設備損壞。在電網的改造中，也應該注意保持電網原有的相序，以免給用戶帶來麻煩。
對發電機、電動機的轉子，按出廠要求的正、負極接入勵磁電流，檢查發電機、電動機的定子引出線中的A、B、C相，按次序往電網端核對，同時找出調換相序的地方，如果電網的相色正確，核相成功的機率就大。對于電動機核相，通電試一下，看轉動方向即可確定相序=。
3.變壓器在什么情況下需要核相
答：新投入的變壓器或大修后變更了一次接線的變壓器，需要并列運行時，在投人運行前應進行核相工作。
核相的目的是為檢查即將投入的變壓器的高低壓側（或母線）的相位與被并列系統的變壓器（或母線）的相位是否一致，如相位不同，不允許并列運行。核相的方法有兩種：（1） 10kV及以下電壓等級的變壓器或母線，可用核相桿核相。
將可以承受10kV及以上電壓等級的絕緣桿上接裝一只電壓表（或采用專用核相桿）在一次高壓系統上，直接核相，電壓表的兩端分別接在核相桿上，按相桿分別跨接在待核相的變壓器或母線的并列高壓斷路器（或隔離開關）相對應的兩側，如每相測得的值為零，表示該對應相位同相位，否則相位不同。 當測得三相相位均相同時，變壓器或母線可以并列運行。
（1） 用電壓互感器進行核相，其接線如圖1-3所示。這種方法大都利用母線電壓互感器進行，核相前應先核對母線電壓互感器（即接線組別相同）。
核相時，一般使用交流電壓表，量程大于100V即可。首先測量兩段母線電壓互感器二次側對應相的電壓，若對應相的電壓測得的結果為線電壓時，則說明該兩段母線（或變壓器）不是同相位，不能并列運行。
核對兩段母線的電壓互感器的相位是否對應的方法是：先將兩段母線由一路電源或一組變壓器供電，使得兩段母線的電壓互感器有一個電源供電（即斷開2號變壓器的斷路器，閉合母線聯絡斷路器），然后用電壓表分別測量電壓互感器的對應相，當測定電壓為零時，說明兩組電壓互感器相位是相對應的，然后再進行定相。
4.核相方案
主供110KV/10KV與第二電源的備用35KV/10KV可以通過10KV側核相。
核相的方法有“一次核相”和“二次核相”。“一次核相”可信度高，“二次核相”相對安全，但其正確、可靠性讓人心存疑慮而不放心采用；一般是先用“二次核相”初步判定，再用“一次核相”的方法確認。
具體方法和圖形詳見： /?thread-5416.html 通過低壓側核相時，同相間電壓差應近似為0。
5.核相儀使用方法和注意事項

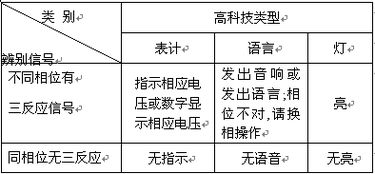

核相儀是一種帶電測試工具，是在運行電壓下，進行高壓電力線路的核定相位工作，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。核相儀按照電壓等級可以分為：低壓380V、高壓6KV、10KV、35KV、110KV核相儀；按照顯示形式可分為：指針式，數顯式。
核相儀使用方法
1.把表頭垂直安裝在三角架上。使表針指示接近或等于零，將連接線按相同色別接于測試桿與儀表中，并將接地線接地，保證接線正確、良好。
2.將兩桿分別接向相對應的兩側線路。當高壓核相器的儀表指示接近或?yàn)榱銜r(shí)，則兩相為同相；若高壓核相儀的儀表指示較大時，則要多反復幾次，確保準確無誤后方能并列。
3.高壓核相儀作為驗電器使用時，將其中一桿接向任何一根線，另一桿接地或接向另一相線，若高壓核相儀的儀表指示較大時則線路有電，反之則無電。
核相儀注意事項
①高壓核相儀使用時，因帶電作業，故接地線要牢固、可靠，（低壓可不使用接地線）必須按照電業安全工作規程有關規定進行，絕緣桿要定期做安全檢查，以保證人身設備安全。
②高壓核相儀用完后，放進盒內要妥善保管，保證通風干燥，以免受潮和化學腐蝕，以備再用。
③要按不同等級的使用電壓，選用合適等級的線路核相驗電儀（高壓核相器），嚴禁一儀多用。
④做預防性實驗時，要取下上桿，只做下桿，以免上桿內電子元件損壞造成測量不準確。
