建筑布筋(剪力墻結構的布筋要求,結構上應注意的問題)

1.剪力墻結構的布筋要求,結構上應注意的問題

剪力墻結構設計要點 1.剪力墻結構設計要點 提交日期：2004-04-15 瀏覽： 973 整體規定 ◆ A級高度乙類、丙類高層建筑的剪力墻結構最大適用高度： 全部落地剪力墻——非抗震、6度、7度、8度、9度抗震時，分別為150、140、120、100、60m 部分框支剪力墻——非抗震、6度、7度、8度抗震時，分別為130、120、100、80m,9度抗震時不宜采用 A級高度甲類高層建筑的剪力墻結構最大適用高度： 6度、7度、8度抗震時，將本地區設防烈度提高一級后，按乙類、丙類建筑采用 9度抗震時，應專門研究 （說明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的電梯機房、水箱、構架等高度） ◆ B級高度乙類、丙類高層建筑的剪力墻結構最大適用高度： 全部落地剪力墻——非抗震、6度、7度、8度抗震時，分別為180、170、150、130m 部分框支剪力墻——非抗震、6度、7度、8度抗震時，分別為150、140、120、100m B級高度甲類高層建筑的剪力墻結構最大適用高度： 6度、7度抗震時，按本地區設防烈度提高一級后，按乙類、丙類建筑采用 8度抗震時，應專門研究 ◆ 結構的最大高寬比： A級高度——非抗震、6度、7度、8度、9度抗震時，分別為6、6、6、5、4 B級高度——非抗震、6度、7度、8度抗震時，分別為8、7、7、6 ◆ 質量與剛度分布明顯不對稱、不均勻的結構，應計算雙向水平地震作用下的扭轉影響； 其他情況，應計算單向水平地震作用的扭轉影響 ◆ 考慮非承重墻的剛度影響，結構自振周期折減系數取值0.9~1.0 ◆ 平面規則檢查，需滿足： 扭轉： A級高度—— B級高度、混合結構高層、復雜高層—— 樓板： 有效樓板寬 ≥ 該層樓板典型寬度的50% 開洞面積 ≤ 該層樓面面積的30% 無較大的樓層錯層 凹凸： 平面凹進的一側尺寸 ≤ 相應投影方向總尺寸的30% ◆ 豎向規則檢查，需滿足： 側向剛度： 除頂層外，局部收進的水平向尺寸 ≤ 相鄰下一層的25% 樓層承載力：A級高度——抗側力結構的層間受剪承載力 （宜）≥ 相鄰上一層的80% 薄弱層抗側力結構的受剪承載力 （應）≥ 相鄰上一層的65% B級高度——抗側力結構的層間受剪承載力 （應）≥ 相鄰上一層的75% （說明：樓層層間抗側力結構受剪承載力指在所考慮的水平地震作用方向，該層全部柱及剪力墻的受剪承載力之和） 豎向連續：豎向抗側力構件（柱、抗震墻、抗震支撐）的內力不得由水平轉換構件（梁等）向下傳遞 ◆ ◆ 水平位移驗算： 多遇地震作用下的最大層間位移角 ≤ 罕遇地震作用下的薄弱層層間彈塑性位移角 ≤ 1/120 ◆ 舒適度要求： 高度超過150m的高層建筑，按10年一遇的風荷載取值計算的順風向與橫風向結構頂點的最大加速度限值為：住宅、公寓 0.15 m/s2，辦公、旅館 0.25 m/s2 ◆ 伸縮縫 1. 最大間距：現澆 45m，裝配 65m 2. 可適當放寬最大間距的條件： ① 頂層、底層、山墻和縱墻端開間等溫度變化影響較大的部位提高配筋率 ② 頂層加強保溫隔熱措施，外墻設置外保溫層 ③ 每隔30~40m留出后澆帶，帶寬800~1000mm，鋼筋采用搭接接頭，后澆帶砼兩個月之后澆灌 ④ 頂部樓層改用剛度較小的結構形式，或頂部設局部溫度縫，將結構劃分為長度較短的區段 ⑤ 采用收縮較小的水泥，減少水泥用量，砼中加入適宜的外加劑 ⑥ 提高每層樓板的構造配筋率，或采用部分預應力混凝土 ◆ 防震縫 1. 最小寬度：按框架結構的50%取用，但不宜小于70mm。

框架結構防震縫最小寬度規定為：高度≤15m的部分，70mm；超過15m的部分，6度、7度、8度、9度相應每增加高度5m、4m、3m、2m，縫寬加寬20mm 2. 縫兩側結構體系不同時，按不利情況確定 縫兩側房屋高度不同時，按較低房屋高度確定 3. 縫沿房屋全高設置，地下室和基礎可不設，但在與上部防震縫對應處應加強構造和連接 4. 相鄰結構基礎存在較大沉降差時，宜加寬防震縫 墻體布置 ◆ 宜雙向布置，尤其是抗震時應避免單向布置 ◆ 門窗洞口宜上下對齊，成列布置。一、二、三級抗震時，底部加強部位不宜采用錯洞墻，且所有部位不宜采用疊合錯洞墻 ◆ 墻肢長度不宜超過8m，且墻段總高與墻肢高度之比應大于2。

當墻肢較長時宜開設洞口，各墻段間設置弱連梁 ◆ 應避免樓面梁垂直支承在無翼墻的剪力墻的端部（《審查要點》3.6.3 / 6） ◆ 當墻肢與其平面外方向的樓面梁連接時，應至少采取以下一種措施： ◆ 一般剪力墻的底部加強部位高度的取值： （說明：當有地下室時，墻肢總高度應從地上一層（首層）算起，但底部加強部位應額外加上地下室的高度） 截面設計 ◆ 構件截面長邊與短邊之比大于4時，宜按墻的要求進行設計（《砼規》10.5.1） ◆ 矩形截面獨立墻肢的長度與厚度之比不宜小于5 當其比值小于5時——其在重力荷載代表值作用下的軸壓比限值，當一、二級抗震時，應較正常墻肢的相應值減0.1，三級抗震時為0.6 當其比值不大于3時——宜按框架柱進行設計，但縱向鋼筋的最小配筋率不變，且箍筋宜沿全高加密 ◆ 雙肢剪力墻的抗震設計中，墻肢不宜出現小偏拉，當任一墻肢出現大偏拉時，兩墻肢均應將彎矩設計值和剪力設計值乘以1.25的增大系數 （說明：剪力墻墻肢不同受力狀態的延性優劣—— 小偏。

2.鋼筋綁扎的注意事項有哪些?

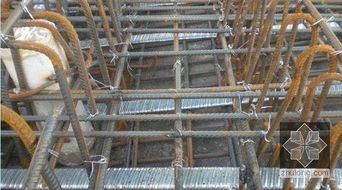

鋼筋綁扎與安裝：

鋼筋綁扎前先認真熟悉圖紙，檢查配料表與圖紙、設計是否有出入，仔細檢查成品尺寸、心頭是否與下料表相符。核對無誤后方可進行綁扎。采用20#鐵絲綁扎直徑12以上鋼筋，22#鐵絲綁扎直徑10以下鋼筋。 （1）墻

①墻的鋼筋網綁扎同基礎。鋼筋有90°彎鉤時，彎鉤應朝向混凝土內。

②采用雙層鋼筋網時，在兩層鋼筋之間，應設置撐鐵（鉤）以固定鋼筋的間距。

③墻筋綁扎時應吊線控制垂直度，并嚴格控制主筋間距。剪力墻上下兩邊三道水平處應滿扎，其余可梅花點綁扎。

④為了保證鋼筋位置的正確，豎向受力筋外綁一道水平筋或箍筋，并將其與豎筋點焊，以固定墻、柱筋的位置，在點焊固定時要用線錘校正。

⑤外墻澆筑后嚴禁開洞，所有洞口預埋件及埋管均應預留，洞邊加筋詳見施工圖。墻、柱內預留鋼筋做防雷接地引線，應焊成通路。其位置、數量及做法詳見安裝施工圖，焊接工作應選派合格的焊工進行，不得損傷結構鋼筋，水電安裝的預埋，土建必須配合，不能錯埋和漏埋。

(2)梁與板

①縱向受力鋼筋出現雙層或多層排列時，兩排鋼筋之間應墊以直徑15mm的短鋼筋，如縱向鋼筋直徑大于25mm時，短鋼筋直徑規格與縱向鋼筋相同規格。

②箍筋的接頭應交錯設置，并與兩根架立筋綁扎，懸臂挑梁則箍筋接頭在下，其余做法與柱相同。梁主筋外角處與箍筋應滿扎，其余可梅花點綁扎。

③板的鋼筋網綁扎與基礎相同，雙向板鋼筋交叉點應滿綁。應注意板上部的負鋼筋（面加筋）要防止被踩下；特別是雨蓬、挑檐、陽臺等懸臂板，要嚴格控制負筋位置及高度。

④板、次梁與主梁交叉處，板的鋼筋在上，次梁的鋼筋在中層，主梁的鋼筋在下，當有圈梁或墊梁時，主梁鋼筋在上。

⑤樓板鋼筋的彎起點，如加工廠（場）在加工沒有起彎時，設計圖紙又無特殊注明的，可按以下規定彎起鋼筋，板的邊跨支座按跨度1/10L為彎起點。板的中跨及連續多跨可按支座中線1/6L為彎起點。（L-板的中一中跨度）。

⑥框架梁節點處鋼筋穿插十分稠密時，應注意梁頂面主筋間的凈間距要有留有30mm，以利灌筑混凝土之需要。

⑦鋼筋的綁扎接頭應符合下列規定：

1）搭接長度的末端距鋼筋彎折處，不得小于鋼筋直徑的10倍，接頭不宜位于構件最大彎矩處。 2）受拉區域內，Ⅰ級鋼筋綁扎接頭的末端應做彎鉤，Ⅱ級鋼筋可不做彎鉤。

3）鋼筋搭接處，應在中心和兩端用鐵絲扎牢。

4）受拉鋼筋綁扎接頭的搭接長度，應符合結構設計要求。

5）受力鋼筋的混凝土保護層厚度，應符合結構設計要求。

6）板筋綁扎前須先按設計圖要求間距彈線，按線綁扎，控制質量。

3.建筑鋼筋安裝應注意哪些問題?

1。

梁柱縱筋 1）頂層端節點處是較容易出現問題的部位，應正確選擇連接的結構詳圖，一種是柱縱筋伸入梁內，另一種是梁縱筋伸入柱內。前一種方法，柱縱筋伸入梁內與梁上部縱筋搭接長度≥1。

5LaE，且至少要包管有65%AS1的柱縱筋伸入梁內，梁寬范疇以外的柱縱筋可以伸入現澆板內。 當柱外側縱筋配筋率>1。

2%時，還應分兩次截?cái)?，兩個斷點相距20d，當接納后一種方法時，梁縱筋伸入柱內豎直段長度≥1。7LaE。

當梁上部縱筋配筋率>1。2%時，也應分兩次截?cái)?，斷點相距20d，方法視柱施工縫留設位置而定。

通常柱施工縫留在梁底或梁底下100毫米，多接納第一種方法，當接納第二種方法時，務必把柱的施工縫留在1。 7LaE或1。

7LaE+20d以下。 2）底部框架-抗震墻結構中的轉換層的托墻梁上部縱筋，應按框支梁進行鋼筋安置，而不克按一般框架梁來處理。

《建筑抗震設計規范》（GB50011-2001）（下簡稱《抗規》）7。5。

4條第4款規定：“支座上部的縱向鋼筋在柱內的錨固長度應相符鋼筋混凝土框支梁的有關要求”。 這種情況下，柱施工縫務必留在外排縱筋的LaE以下。

2。箍筋加密區框架梁、框支梁箍筋加密范疇可依據《平法》結構詳圖按差別抗震品級選用，一般無多大問題，但框架柱箍筋加密范疇常存在較大問題，須注意以下幾個方面： 1）底層柱。

《抗規》新增一條：底層柱根加密區≥Hn/3,Hn為柱凈高，柱根是指地下室頂面，無地下室時，應為基礎頂面（柱基基頂）起算，實際施工時柱根加密區常沒到達這一要求。 2）框支柱、角柱。

框支剪力墻結構中，所有柱子箍筋都應沿全高加密，但是并非對所有角柱都要沿全高加密箍筋，只有抗震品級為一、二級時才需加密。 高層建筑的主樓與裙房之間設有伸縮縫時，由于主樓與裙房的抗震品級是分別確定的，主樓局部的角柱可能需沿全高加密箍筋，裙房局部的角柱則可能不需要。

3）特殊部位的柱。一般產生在樓梯間位置和填充墻部位。

由于樓梯平臺梁支承在框架柱上，往往使相鄰兩框架柱變?yōu)槎讨℉n/h 3。 腰筋腰筋實際上包括三種情況，梁側面結構筋、抗扭筋、框支梁腰部縱筋。

《平法》體現的施工圖中，結構筋標記是G，抗扭筋標記是N，兩者作用不完全相同，結構辦法不一樣，須引起注意。 結構筋主要是為防備梁側面孕育產生收縮裂縫而結構設置。

結構筋伸入柱內的錨固長度為15d。來源：考試大 抗扭筋是由抗扭計算確定的，目的是抵抗扭矩孕育產生的斜裂縫，這種鋼筋伸入柱內的錨固長度應為L(zhǎng)aE(La)。

由于框支梁是偏心受拉構件，其腰部的縱筋可以起到包袱拉力的作用，結構上要求直徑不小于Φ16，間距不大于200mm，伸入柱內的錨固長度為L(zhǎng)aE(La)。 4。

懸臂梁縱筋施工中發覺的問題有：梁上部第一排縱筋切斷和縱筋在端部彎下條件的判斷有誤。過去設計懸臂梁時，只要滿足抵抗負彎矩的要求，除兩根角筋通長安排外，懸臂梁施工圖中一般將其余第一排縱筋在0。

75l處截?cái)?，但《混凝土結構設計規規》10。 2。

4條明文規定“在鋼筋混凝土懸臂梁中，其余鋼筋不該在梁的上部截?cái)??！边@里的上部應理解為第一排，原因是懸臂梁全長受負彎矩作用，臨界斜裂縫的傾角明顯偏小，不允許截?cái)唷?/p>

不該截?cái)嗟目v筋是否需在端部彎下，視l與hb的關系而定，若l>4hb，則在端部彎下；若l 5。 鋼筋連接接頭框架梁、柱縱筋連接要領在《高層建筑混凝土結構技術規程》（JGJ3-2002）6。

5。3條第四、五、六款均有規定。

目前，梁、柱主筋已很少接納綁扎搭接要領，焊接連接、機械連接用得最多，隱蔽驗收時發覺的主要問題有： 1）接頭位置過錯。 接頭位置要設在受力較小處。

施工人員應掌握一定的力學知識，應當知道梁跨中正彎矩較大，支座相近負彎矩、剪力較大，柱端在水平力作用下彎矩較大，接頭應盡量避讓這些位置，事先要算好鋼筋下料長度，梁上部縱筋接頭盡量靠近跨中，下部縱筋（若要焊接）盡量遠離跨中（建議設在梁箍筋加密區外且離支座ln/3的范疇內）。 柱筋接頭盡量遠離柱端，所有焊接接頭均應避讓梁、柱箍筋加密區，確實無法避讓時，宜接納機械連接。

2）接頭數量不相符規范要求。這主要是要理解“同一連接區段”的觀點，它指的是35d且不小于500mm的長度范疇，凡接頭中點位于此長度內的接頭均視為同一連接區段的接頭，并且要求縱筋焊接接頭面積百分率應該小于即是50%。

對機械連接接頭，也應轉變?cè)瓉?lái)的做法，《鋼筋機械連接通用技術規程》修訂版將其分為三個品級，I級接頭面積百分率不受限制，II級接頭面積百分率不大于50%,III級接頭面積百分率不大于25%。

4.請教高手

你說的“布筋圖”也許太過專業，我不太清楚。

以我的理解你指的是樓板配筋，梁柱不存在什么布筋。

所謂確定承重，選用鋼筋，我的理解就是結構設計，知道荷載，設計板樓和鋼筋。望下次提問用專業術語表達。

下面是我的回答：

樓板的“布筋”過程：如果是真實設計，用電算，設置好樓板厚度，樓面（屋面）荷載，確立好邊跨約束形式（鉸支座還是固支），自動計算，畫配筋圖，出結果之后，設計人員根據自己的結構力學知識，對薄弱部位進行判斷和加強，進行必要的調節。即可出圖。

如果是手算的話，取1m板寬，作為板帶，計算其所受彎矩剪力等，然后按照普通受彎構件進行設計，方法基本同梁。

回答完畢

還有問題可以HI我。

有什么需要可點擊“向TA求助”。

我和我們的團隊“建筑結構設計師”將盡力幫助你，給你提供最專業的幫助，有幫助望采納

5.預應力筋布筋構造要求一般按照什么規范來布置

1 預制構件中預留孔道之間的水平凈間距不宜小于50mm，且不宜小于粗骨料粒徑的1.25倍；孔道至構件邊緣的凈間距不宜小于30mm，且不宜小于孔道直徑的50%;

2 現澆混凝土梁中預留孔道在豎直方向的凈間距不應小于孔道外徑，水平方向的凈間距不宜小于1.5倍孔道外徑，且不應小于粗骨料粒徑的1.25倍；從孔道外壁至構件邊緣的凈間距，梁底不宜小于50mm，梁側不宜小于40mm，裂縫控制等級為三級的梁，梁底、梁側分別不宜小于60mm和50mm。

3 預留孔道的內徑宜比預應力束外徑及需穿過孔道的連接器外徑大6mm~15mm，且孔道的截面積宜為穿入預應力束截面積的3.0~4.0倍。

4 當有可靠經驗并能保證混凝土澆筑質量時，預留孔道可水平并列貼緊布置，但并排的數量不應超過2束。

5 在現澆樓板中采用扁形錨固體系時，穿過每個預留孔道的預應力筋數量宜為3~5根；在常用荷載情況下，孔道在水平方向的凈間距不應超過8倍板厚及1.5m中的較大值。

6 板中單根無粘結預應力筋的間距不宜大于板厚的6倍，且不宜大于1m；帶狀束的無粘結預應力筋根數不宜多于5根，帶狀束間距不宜大于板厚的12倍，且不宜大于2.4m。

7 梁中集束布置的無粘結預應力筋，集束的水平凈間距不宜小于50mm，束至構件邊緣的凈距不宜小于40mm。

6.鋼筋的綁扎要求及注意事項

原發布者：wyxy

10基礎鋼筋綁扎施工工藝標準 10.1總則 10.1.1適用范圍適用于建筑結構工程的基礎及底板鋼筋綁扎。10.1.2編制參考標準及規范《混凝土結構設計規范》（GB50010—2002）；《混凝土結構工程施工質量驗收規范》（GB50204—2002）；《鋼筋焊接及驗收規程》（JGJ18—96）；《建筑施工安全檢查標準》（JGJ59—99）；《中國建筑工程總公司施工安全檢查生產監督管理?xiàng)l例》；鋼筋、綁絲等相關材料標準和有關規定。 10.2術語、符號10.2.1現澆結構系現澆混凝土結構的簡稱，是以現場支模并整體澆筑而成的混凝土結構。10.2.2HPB235級鋼筋系指現行國家標準《鋼筋混凝土用熱軋光圓鋼筋》（GB13013—1991）中的Q235鋼筋，相當于原級別I級鋼筋。10.2.3HRB335(20MnSi)鋼筋系指現行國家標準《鋼筋混凝土用熱軋帶肋鋼筋》（GB1499—1998）中的HRB335鋼筋，相當于原級別II級鋼筋。10.2.4HRB400(20MnSiV、20MnSiNbv、20MnSiTi)級鋼筋系指現行國家標準《鋼筋混凝土用熱軋帶肋鋼筋》（GB1499—1998）中的HRB400鋼筋，相當于原級別III級鋼筋。10.2.5RRB400(K20MnSi)級鋼筋系指現行國家標準《鋼筋混凝土用余熱處理鋼筋》（GB13014—91）中的KL400鋼筋，相當于原級別III級鋼筋。10.2.6La鋼筋錨固長度。 10.3基本規定 10.3.1一般規定（1）(1)當鋼筋的品種、級別或規格需作變更時，應辦理材料代用手續。（2）澆筑混凝土前，應進行鋼筋隱蔽工程驗收，其內容包括：1)1）縱向受力鋼筋的規格、數量、位置
