剖面圖(剖面圖的注意事項)

1.剖面圖的注意事項

1.為了使圖形更加復清晰，剖面圖形中一般不畫虛線

2.由于剖面圖是假象的，每次剖切都是在形制體保持完整的基礎上的2113剖切。

3.如未注明形體的材料時，應在相應的位置畫出同向、同間距并與5261水平線成45°的細實線4102（也稱剖面線）。畫剖面線時，同一形體在各個剖1653面圖中剖面線的傾斜方向和間距要一致。

2.剖視圖的注意

在繪制剖視圖時，應注意下列幾個問題：

1.剖面區域在剖視圖中，剖切面與機件接觸的部分稱為剖面區域。國家標準規定，剖面區域內要畫上剖面符號。不同的材料采用不同的剖面符號。

金屬材料的剖面符號最好畫成與剖面區域的主要輪廓線或剖面區域的對稱線成45°，而且間隔相等的細實線。這些細實線稱為剖面線，同一機件所有的剖面線的方向、間隔均應相同。

2.剖切假想性由于剖切是假想的，雖然機件的某個視圖畫成剖視圖，但機件仍是完整的，因此機件的其他圖形在繪制時不受其影響。

3.剖切面位置為了清楚表達機件內部結構形狀，應使剖切面盡量通過機件較多的內部結構（孔、槽等）的軸線、對稱面等，并用剖切符號表示。

4.剖切符號和剖視圖名稱剖切符號由粗短畫和箭頭組成，粗短畫（長約5 ~10 mm）表示出剖切位置，箭頭（畫在粗短畫的外端，并與粗短畫垂直）表示投射方向。在剖切符號附近還要注寫相同的字母“*”（“*”為大寫拉丁字母），并在剖視圖上方中間位置處使用相同的字母注寫剖視圖的名稱“*—*”。

5.標準件和常用件在裝配圖中不剖。

3.建筑設計里剖面圖的要求

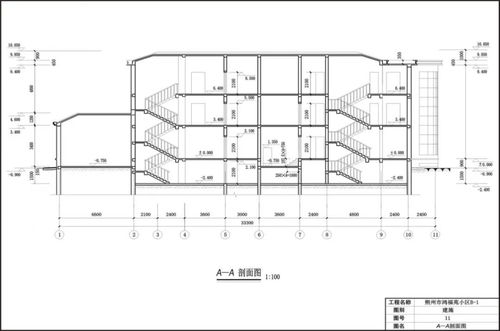

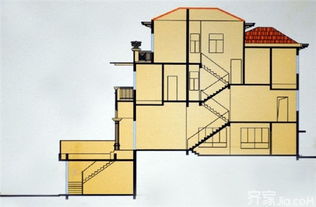

剖面圖是用剖切平面在建筑平面圖的橫向或縱向沿建筑物的主要入口，窗洞口，樓梯等位置上將建筑物假想的垂直剖開，然后移去不需要的部分，再把剩余的部分按某一水平方向進行投影而繪制的圖形，主要是反映建筑內部層高、層數不同、內外空間比較復雜的部位，這是立面和平面無法表達清楚的. 剖面圖主要要表達清楚以下內容： 1.剖視位置應選在層高不同、層數不同、內外部空間比較復雜，具有代表性的部位；建筑空間局部不同處以及平面、立面均表達不清的部位，可繪制局部剖面。

2.墻、柱、軸線和軸線編號； 3.剖切到或可見的主要結構和建筑構造部件，如室外地面、底層地（樓）面、地坑、地溝、各層樓板、夾層、平臺、吊頂、屋架、屋頂、天窗、擋風板、檐口、女兒墻、爬梯、門、窗、樓梯、臺階、坡道、散水、平臺、雨篷、洞口及其他裝修等可見的內容； 4.高度尺寸外部尺寸：門、窗、洞口高度、層間高度、室內外高差、女兒墻高度、總高度；內部尺寸：地坑（溝）深度、隔斷、內窗、洞口、平臺、等； 5.標高主要結構和建筑構造部件的標高，如地面、樓面（含地下室）、平臺、吊頂、屋面板、屋面檐口、女兒墻頂、高出屋面的建筑物、構筑物及其他屋面特殊構件等的標高，室外地面標高； 6.節點構造詳圖索引號； 7.圖紙名稱、比例。

4.工程實務剖面圖需要注意哪些

1.先了解剖面圖的剖切位置與編號，從底層平面上可以看到剖面圖的剖切位置在軸線之間，斷開位置從客廳、餐廳到廚房，切斷了客廳的飄窗和廚房的外窗。

2.了解被剖切到的墻體、樓板和屋頂，可以看到，被剖切到的墻體有A軸線墻體、D軸線墻體和F軸線的墻體及其上的窗洞。屋面排水坡度為2%，以及挑檐的形狀。

3.了解可見的部分，剖面圖中可見部分主要是入戶門，門高2100mm，門寬在平面圖上表示，為900mm. 4.了解剖面圖上的尺寸標注。從左側的標高可知飄窗的高度，從右側的標高可知廚房外窗的高度。

建筑物的層高為3000mm，從地下室到屋頂?shù)母叨葹?0.4m.。
