rkc溫控器操作應(RKC溫控器操作應注意事項?接線又應注意哪些事項?)

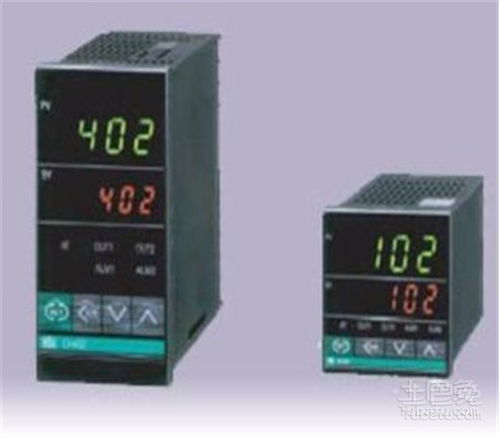

1.RKC溫控器操作應注意事項?接線又應注意哪些事項?
RKC溫控器主要以單片機為核心，并使用數字傳感器，對一路溫度與濕度進行實時測量控制，加以數字方式顯現。此外，它的操作注意事項如下：
1） 測量功能
它的溫度測量的范圍主要在-20℃—80℃之間，而濕度的測量范圍主要在20%RH—99%RH之間。此外，它的溫度分辨率1℃，而濕度則為1%RH。
2） 參數及數據顯示功能
溫濕度控制器的顯示采用兩排高亮度數碼管，用戶讀數一目了然——上排為四位高亮度紅數碼管，主要用于顯示溫度數據及設定參數、當為顯示溫度數據時，后標識為“℃”；下排為四位高亮度紅數碼管，主要用于顯示濕度數據及設定參數值，當為顯示濕度數據時，后標為”%RH”。
3） 加熱除霜功能
加熱除霜系統軟件自動判斷加熱除霜，為有源輸出；加熱器可選鋁合金加熱器或其他類型加熱器。
4） 斷線報警功能
當加熱器斷線或加熱器失效時，系統軟件自動判斷，并以報警信號輸出，為無源節點。
5） 信號指示功能
①加熱指示：當系統加熱時，面板加熱指示燈亮；
②排風指示：當降溫排風時，面板排風指示燈亮；
③報警指示：當加熱器斷線或加熱器失效時，面板報警發光二極管亮。
6） 傳感器特性
溫濕度控制器采用進口高性能、抗腐蝕、高可靠性、高靈敏度的濕度傳感器，溫度IC傳感器，范圍寬，線性度好。
7） 用戶可對溫度、濕度而任意進行上下限設置，方便不同用戶或不同場合的使用。
8） 當每次設定好參數值后，參數將自動保存數據，且掉電后數據也不會丟失。瑞成電氣介紹
溫濕度控制器接線時應注意的四點事項：
1、供電電壓應與機器上標注的電壓相一致，并保證供電電壓的穩定性。
2、溫度傳感器和溫濕度傳感器在接線時嚴格按接線圖要求，否則會損壞傳感器。
3、嚴格區分傳感器引線，電源線及輸出繼電器接口，不得使繼電器電流過載。
4、機器嚴禁在水中或過渡潮濕的環境下使用，嚴禁在高溫、強電磁干擾、強腐蝕環境中使用。
2.RKC溫控器使用說明
CT1 電流檢出器輸入1 0.0-100.0A 顯示電流檢出器輸入值當有
HBA報警時
AT1 第一報警 溫度輸入 設定第一報警設定值和第二 50.0or50
偏差報警，過程值報警， 報警設定值
設定值報警：
-1999to+9999℃[℉]or
-199.9to+999.99℃[℉]
sv報警同sv設定范圍
AT2 第二報警 電壓/電流輸入： 50.0or50
偏差報警±9999 報警動作間隙
輸入報警同輸入范圍 溫度輸入2或2.0℃[℉]
sv報警同sv設定范圍 電壓/電流輸入0.2%
HbA1 加熱器斷線報警 0.0-100.0A 報警值參考電流檢出器輸入值 0.0
(HBA)見*1 予以設定（CT）僅用于單相
LbA 控制環斷線報警 0.1-200.0min 設定控制環斷線報警設定值 8.0
(LBA)見*2 （不能設定為0.0）
Lbd LBA不感帶 溫度范圍0-9999℃[℉] 0
動作間隙0.8℃[℉]
電壓/電流輸入 設定為0則無LBA不感帶
0-量程
動作間隙，量程的0.8%
ATU 自動演算 0自動演算完成或停止 實施自動演算的ON/OFF 0
1自動演算開始
STU 自主校正 0自主校正完成或停止 實施自主校正的ON/OFF 0
1自主校正開始
P 比例帶 溫度范圍 執行PLPD或PID控制時需設定此
（加熱側） 1(0.1)至全量程或 值。在加熱/制冷PID動作時，比例 溫度輸入30
9999(999.9)℃[℉] 帶在加熱側*設定為0(0.0)時成 （30.0）電壓
電壓/電流 ON/OFF動作。動作間隙2℃[℉] 電流輸入3.0
全量程的0.1至100.0%
I 積分時間 1-3600sec 設定積分時間，以解除比例控制所 240
*設定為0時，成PD控制 發生之殘留偏差。
D 微分時間 1-3600sec 設定微分時間，以防止輸出的波動 60
*設定為0時，成PI控制 提高控制安定。
Ar 限制積分動作 比例帶的1-100% 防止依積分動作超限或欠限。 100
生效范圍 （加熱側）
符號 名稱 設定范圍 說明 出廠設定值
T 比例周期 1-100sec（不能設定為0） 設定控制的動作周期， 見*3
*電流輸出時無顯示 加熱/制冷PID動作：
加熱側比例周期。
Pc 比例帶（制冷側） 比例帶的1-1000% 加熱/制冷PID動作： 100
（加熱側） 設定制冷側比例帶
Db 不感帶 溫度輸入 0或0.0
-10 - +10℃[℉]或 設定（加熱側）比例帶與（制冷側）
-10.0 - +10.0℃[℉] 比例帶之間控制動作不感帶，設定
電壓/電流輸入 負數即成重疊
全量程的-10.0-+10.0%
T 比例周期 1-100sec（不能設定為0） 加熱/制冷PID動作： 見*4
（制冷側） *電流輸出時無顯示 設定制冷側控制輸出周期。
Pb 過程值偏差 溫度輸入 0或0.0
-1999 - +9999℃[℉]或 傳感器的測量值與此值相加
-199.9 - +999.9℃[℉] 作為PV值
電壓/電流輸入
±量程
LCK 設定數據禁鎖功能 見*5 使變更數據有效/無效 0000
3.RKC溫控器的控制方法
控制方法分為加熱和冷卻兩種模式，冷卻又分為風冷和水冷，一般工業設備上多采用單回路加熱模式，加熱的方法有電熱絲和蒸汽加熱，電熱絲加熱比較簡單，就是通過電阻的發熱方式實現的，蒸汽加熱方式是通過RKC溫控器調整閥門來實現蒸汽量的控制。
4.RKC溫控器接線注意什么呢?
1。
熱電偶輸入，應使用對應的補償導線。 2。
熱電阻輸入，應使用低電阻且無差別的3根導線。 3。
輸入信號線應遠離儀器電源線。動力電源線和負荷線，以避免產生雜訊干擾。
4。儀器電源線通常下致被動力電源干擾。
儀器補外部雜訊干擾時，必須使用雜訊濾波器。 縮短電源線的捻合絞距，距離越短越有助于減小雜訊。
在儀表板上安裝雜訊濾波器并接地，并減小雜訊濾波器輸出與儀器電源端子的接線距離。 不要在濾皮器輸出端安裝保險以及開關，這樣會降低濾波器效果。
5。接線應該符合每個國家的國標，電源線應使用600v聚氯乙烯絕緣線）（JIsc3307） 6。
電源開啟后以繼電器輸出的儀表需5-6秒之準備時間，如作外部的連結回路等信號使用時，請并用延遲繼電器。 7。
本儀器無電源開關和保險絲，如果需要可加裝建議保險絲規格：額定電壓250V額定電流1A保險絲型號：延時保險 8。不要過分旋緊端子螺釘。
此外使用合適的端子螺絲接線片（螺絲型號號M3*6建議力矩0。4Nm）dsyb。
cn)。
5.RKC溫控器使用警告有哪些呢
接線警告： -如果儀器失效或發生錯誤，可引起系統故障，安裝外部保護電路以防止類事故； -為防止儀器損壞或失效，選用適當?shù)谋ｋU絲保護電源線及輸入/輸出線以防強電源沖擊。
電源供給： -為防止儀器損壞或失效，用額定電奪供電； -為防止儀器損壞或失效，所有接線工作完成后方可供電。 禁止在易燃?xì)怏w附近使用： -為防火、防爆或儀器損壞，禁止在有易燃、易爆氣體，排方蒸氣的場所中使用。
嚴禁觸及儀器內部： --為防止觸電或燃燒，嚴禁觸及儀器內部。只有本廠服務工程師可以檢查內部線路或更換部件，儀器內部有高電壓、高溫部件，非常危險！ 嚴禁改動儀器： -為防止事故或儀器失效，不禁改動儀器。
保養： -為防止觸電，儀器報廢或失效，只有本廠服務工程師可以更換部件； -為保證儀器持續且安全使用，應定期保養，儀器內某些部件可能隨使用時間的延長而損壞。 RKC溫控器操作注意 斷電后方可清潔儀器； 清除顯示器上的污漬請用軟布或棉紙； 顯示器易被劃傷，禁止使用硬物體操作面板按鍵，否則會損壞或劃傷按鍵。
6.rkc溫控器怎樣校正溫度
rkc溫控器校正溫度的方法為：最左面設置鍵連續按幾秒鐘不放即可進入校正溫度的界面。
在電冰箱溫控器上一般都標志有0到4的數字，這些數字就是冰箱調升的檔位，同時表示冰箱溫度的等級，但是不能展示冰箱內部實際的溫度。電冰箱溫控器上的數字越小代表著溫度越高，在調整冰箱的溫度時一般選擇3或者是3最為合適。
當冰箱內部的實際溫度比需要的溫度高，需要對電冰箱的溫控器順時針的進行調整，使得冰箱內部的溫度下降，當冰箱內部的溫度低于需要的溫度時，就需要進行逆時針方向的調整使得冰箱內部溫度升高。不同的電冰箱溫控器也會有所區別。
擴展資料：
溫控器的使用介紹如下：
在電冰箱溫控器上有0到4個檔位或者是0到7個檔位，其中0檔是停機檔，5到7是強制冷檔，在這一檔位上冰箱的壓縮機就會呈現出不停機的狀態。電冰箱溫控器上的數字越大，在冰箱內部溫度也就越低。
在春秋季節調整溫控器是一般是將溫度器調制3檔。為了更好的達到食品保鮮和省電的目的，在夏季可將溫控器調到1檔或者是2檔，在冬季將其調整為4檔或者是5檔。
參考資料來源：鳳凰網-BERM五金工具打造高性能的溫控器用戶體驗更好
參考資料來源：百度百科-溫控器
7.rkc溫控器 c100說明書
產品概述
FC100系列溫控器，采用微電腦控制技術，檢測室內溫度與設置溫度進行對比，控制風機盤管的啟停，以達到用戶所需的溫度。廣泛應用于商業樓宇、寫字樓、酒店賓館、住宅小區、企事業單位等。
產品特點
● 使用微電腦控制技術，抗干擾性強
● 按鍵藍色背光，便于光線不足時操作
● 繼電器輸出，可靠性高
● 通過跳線設置/組合按鍵可設置多種功能：
1、節能模式/非節能模式
2、單冷/冷暖二管制/冷熱四管制模式
3、三分鐘延時開機/非三分鐘延時模式
4、輔助電加熱
5、二線電動閥/三線電動閥
● 室溫顯示偏差校準功能
● 時鐘顯示、星期定時開關機功能
● 華氏/攝氏度轉換
技術參數
項目
FC100A系列（單機）
FC100C系列（聯網）
RS485聯網功能
無
有，可接入樓宇自控系統
電源電壓
230VAC±10%
230VAC±10%
負載電流
控溫范圍
16~30℃
16~30℃
控溫精度
±1℃
±1℃
顯示方式
大屏幕LCD(65*48mm)，背光可選
大屏幕LCD(65*48mm)，背光可選
按鍵
雷雕藍背光
雷雕藍背光
外殼材料
防火ABS
防火ABS
工作環境
0~50℃，5~95%RH不結露
0~50℃，5~95%RH不結露
存儲溫度
-10~60℃
-10~60℃
外形尺寸
86*86*15mm（長*高*厚）
86*86*15mm（長*高*厚）
安裝孔距
60mm （標準86底盒孔距）
60mm （標準86底盒孔距）
操作面板安裝方式
標準86底盒安裝
標準86底盒安裝
配套電源盒型號
兩管制：PS01-2
四管制：PS01-4
兩管制：PS02-2
四管制：PS02-4
配套電源盒安裝
標準86底盒安裝
暗藏式安裝，連接線長度可選擇（標配7米10芯）
