排列圖(排列圖的注意事項)
1.排列圖的注意事項
1） 一般來說，關鍵的少數項目應是本QC小組有能力解決的最突出的一個，否則就失去找主要矛盾的意義，要考慮重新進行項目的分類；
2） 縱坐標可以用“件數”或“金額”等來表示，原則是以更好地找到“主要項目”為準；
3） 不太重要的項目很多時，橫軸會變得很長，通常都把這些列入“其他”欄內，因此“其他”欄總在最后；
4） 確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。
2.排列圖的注意事項
1） 一般來說，關鍵的少數項目應是本QC小組有能力解決的最突出的一個，否則就失去找主要矛盾的意義，要考慮重新進行項目的分類；
2） 縱坐標可以用“件數”或“金額”等來表示，原則是以更好地找到“主要項目”為準；
3） 不太重要的項目很多時，橫軸會變得很長，通常都把這些列入“其他”欄內，因此“其他”欄總在最后；
4） 確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。
3.排列圖有哪些內容?

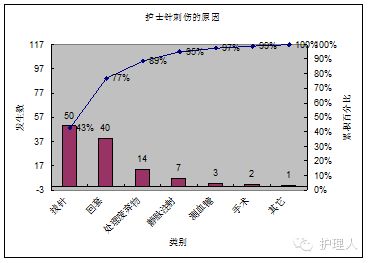

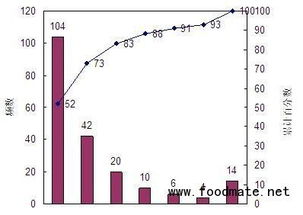

排列圖是為了對從發生頻次最高到最低的項目進行排列而采用的簡單圖示技術。
此圖建立在帕累托原理的基礎上，即少數的項目往往產生主要的影響。通過區分最重要的與較次要的項目，可以用最少的努力獲得最佳的改進效果。
排列圖按降序顯示出每個項目在整個結果中的相應作用。 相應的作用可以包括發生次數、與每個項目有關的成本或影響結果的其他測量方法。
矩形用于表示每個項目相應的作用，累計頻數線用于表示各項目的累計作用。排列圖用于： ①按重要性順序顯示每一項目對整體的作用； ②排列改進的機會。
操作程序 ①選擇要進行分析的項目。 ②選擇用于分析的度量單位，如出現的次數、成本等。
③選擇用于分析的數據的時間周期。 ④按度量單位量值遞減的順序從左到右在橫坐標上列出項目，含有最小項目的類別可歸到“其他”欄，把此欄放至最右端。
⑤在橫坐標的兩端畫兩個縱坐標，左邊的縱坐標按度量單位標定，其高度必須等于所有項目的量值總和，右邊的縱坐標與此等高并從0至100%標定。 ⑥在每一個項目上畫長方形，其高度表示該項目的度量。
⑦自左至右累加每一項的量，畫累計頻數線（見圖6—10）。到“其他”欄，把此欄放至最右端。
⑧利用排列圖確定質量改進的最關鍵項目。
4.什么是排列圖法
排列圖法就是將影響工程質量的各種因素，按照出現的頻數，從大到小的順序排列在橫坐標上，在右坐標上標出因素出現的累積頻數，并畫出對應的變化曲線的分析方法。
排列圖由兩個縱坐標、一個橫坐標、若干個直方圖形和一條曲線組成。其中左邊的縱坐標表示頻數，右邊的縱坐標表示頻率，橫坐標表示影響質量的各種因素。
若干個直方圖形分別表示質量影響因素的項目，直方圖形的高度則表示影響因素的大小程度，按大小順序由左向右排列，曲線表示各影響因素大小的累計百分數。這條曲線稱為帕累特曲線。
擴展資料排列圖法的主要用途1、按重要順序顯示出每個質量改進項目對整個質量問題的作用； 2、識別進行質量改進的機會。 （即識別對質量問題最有影響的因素，并加以確認） 作圖步驟1、選擇要進行質量分析的項目； 2、選擇用來進行質量分析的度量單位，如出現的次數（頻數、件數）、成本、金額或其他； 3、選擇進行質量分析的數據的時間間隔； 4、畫橫坐標； 5、畫縱坐標； 6、在每個項目上畫長方形，它的高度表示該項目度量單位的量值，顯示出每個項目的影響大??； 7、由左到右累加每個項目的量值（以%表示），并畫出累計頻率曲線（帕累托曲線），用來表示各個項目的累計影響； 8、利用柏拉圖確定對質量改進最為重要的項目（關鍵的少數項目）。
注意事項1、一般來說，關鍵的少數項目應是本QC小組有能力解決的最突出的一個，否則就失去找主要矛盾的意義，要考慮重新進行項目的分類； 2、縱坐標可以用“件數”或“金額”等來表示，原則是以更好地找到“主要項目”為準； 3、不太重要的項目很多時，橫軸會變得很長，通常都把這些列入“其他”欄內，因此“其他”欄總在最后； 4、確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。 參考資料來源：百度百科-排列圖法。
5.醫院質量管理的PDCA是什么
PDCA是英語單詞Plan（計劃）、Do（執行）、Check（檢查）和Act（處理）的第一個字母，PDCA循環就是按照這樣的順序進行質量管理，并且循環不止地進行下去的科學程序。
PDCA循環的含義是將質量管理分為四個階段，即計劃、執行、檢查、處理。在質量管理活動中，要求把各項工作按照作出計劃、計劃實施、檢查實施效果，然后將成功的納入標準，不成功的留待下一循環去解決。
這一工作方法是質量管理的基本方法，也是企業管理各項工作的一般規律。
擴展資料：
應用：
1、計劃階段。
要通過市場調查、用戶訪問等，摸清用戶對產品質量的要求，確定質量政策、質量目標和質量計劃等。包括現狀調查、分析、確定要因、制定計劃。
2、設計和執行階段。
實施上一階段所規定的內容。根據質量標準進行產品設計、試制、試驗及計劃執行前的人員培訓。
3、檢查階段。
主要是在計劃執行過程之中或執行之后，檢查執行情況，看是否符合計劃的預期結果效果。
4、處理階段。
主要是根據檢查結果，采取相應的措施。鞏固成績，把成功的經驗盡可能納入標準，進行標準化，遺留問題則轉入下一個PDCA循環去解決。
參考資料來源：百度百科-PDCA循環
6.QC的七大手法是
QC七大手法 第一章 概述 一、起源 新舊七種工具都是由日本人總結出來的。
日本人在提出舊七種工具推行并獲得成功之后，1979年又提出新七種工具。之所以稱之為“七種工具”，是因為日本古代武士在出陣作戰時，經常攜帶有七種武器，所謂七種工具就是沿用了七種武器。
有用的質量統計管理工具當然不止七種。除了新舊七種工具以外，常用的工具還有實驗設計、分布圖、推移圖等。
本次課程，主要講的是QC七大手法，而SPC（管制圖）是QC七大手法的核心部分，是本次培訓的重點內容。 二、舊七種工具 QC舊七大手法指的是：檢查表、層別法、柏拉圖、因果圖、散布圖、直方圖、管制圖。
舊七種工具是我們本次課程的內容，也是我們將要大力推行的管理方法。從某種意義上講，推行QC七大手法的情況，一定程度上表明了公司管理的先進程度。
這些手法的應用之成敗，將成為公司升級市場的一個重要方面：幾乎所有的OEM客戶，都會把統計技術應用情況作為審核的重要方面，例如TDI、MOTOROLA等。 三、新七種工具 QC新七大手法指的是：關系圖法、KJ法、系統圖法、矩陣圖法、矩陣數據分析法、PDPC法、網絡圖法。
相對而言，新七大手法在世界上的推廣應用遠不如舊七大手法，也從未成為顧客審核的重要方面。 第二章 層別法 一、定義 層別法是所有手法中最基本的概念，亦即將多種多樣的資料，因應目的的需要分成不同的類別，使之方便以后的分析。
二、通常的層別方法 使用的最多的是空間別： 作業員：不同拉、班、組別 機器：不同機器別 原料、零件：不同供給廠家別 作業條件：不同的溫度、壓力、濕度、作業場所 產品：不同的產品別（如同時生產Ni-Cd和Ni-MH電池） 時間別：不同批別、不同時間生產的產品 其他：如使用不同的工藝方法生產的同種產品別 三、應用 層別法的應用，主要是一種系統概念，即在于要想把相當復雜的資料進行處理，就得懂得如何把這些資料加以有系統有目的的加以分門別類的歸納及統計。 第三章 檢查表 一、概述 檢查表是QC七大手法中最簡單也是使用得最多的手法。
但或許正因為其簡單而不受重視，所以檢查表使用的過程中存在的問題不少。不妨看看我們現在正在使用的各種報表，是不是有很多欄目空缺？是不是有很多欄目的內容用筆進行了修改？是不是有很多欄目內容有待修改？ 二、定義 以簡單的數據，用容易理解的方式，制成圖形或表格，必要時記上檢查記號，并加以統計整理，作為進一步分析或核對檢查之用。
三、目的 記錄某種事件發生的頻率。 四、時機 1.當你必須記下某種事件發生的具體情況時； 2.當你想了解某件事件發生的次數時； 3.當你想收集資訊時。
五、檢查表種類 1.不合格項目的檢查表； 2.工序分布檢查表； 3.缺陷位置檢查表； 4.操作檢查表。 六、使用檢查表的注意事項 1.應盡量取得分層的信息； 2.應盡量簡便地取得數據； 3.應立即與措施結合。
應事先規定對什么樣的數據發出警告，停止生產或向上級報告。 4.檢查項目如果是很久以前制訂現已不適用的，必須重新研究和修訂 5.通常情況下歸類中不能出現“其他問題類”。
第四章 柏拉圖 一、起源 意大利經濟學家Vilfredo.Pareto巴雷托（柏拉圖）在分析社會財富分配時設計出的一種統計圖，美國品管大師Joseph Juran將之加以應用到質量管理中。柏拉圖能夠充分反映出“少數關鍵、多數次要”的規律，也就是說柏拉圖是一種尋找主要因素、抓住主要矛盾的手法。
例如：少數用戶占有大部分銷售額、設備故障停頓時間大部分由少數故障引起，不合格品中大多數由少數人員造成等。 二、定義 根據收集的數據，以不良原因、不良狀況、不良發生的位置分類；計算各項目所占的比例按大小順序排列，再加上累積值的圖形。
按照累計的百分數可以將各項分成三類： 0~80%為A類，顯然是主要問題點； 80~90%為B類，是次要因素； 90~100%為C類，是一般因素。 三、作圖步驟 1.搜集數據；如063048正極片批量為20000PCS，不良品中變形600，露鋁360，硬塊120，暗痕60，其他不良60。
2.作出分項統計表（按原因、人員、工序、不良項目等）A把分類項目按頻數大小從大到小進行排列，至于“其他”項，不論其頻數大小均放在最后； B計算各項目的累計頻數；C計算各項目在全體項目中所占比率（即頻率）D計算累計比率。（示范表格見下頁） 示范表格（正極制片不良分項統計表，總批量20000PCS）： 項目 數量 累計數 比率% 累計比率% 變形 600 600 50% 50% 露鋁 360 960 30% 80% 硬塊 120 1080 10% 90% 暗痕 60 1140 5% 95% 其他 60 1200 5% 100% 3.繪制排列圖 A縱軸： 左：頻數刻度，最大為總件數 右：頻率（比率）刻度，最大數為100%。
注：總件數與最大數100%應保持在同一水平線上。 B橫軸：按頻數大小用直方柱在橫軸上表示各項目（從左至右） C依次累加頻率，并連接成線。
4.記入必要事項，如：圖題、取數據時間、制圖人、制圖時間、檢查產品總數、總頻數等等。 示范圖（見下頁） 很明顯，上圖中變形和露鋁為A類不良項，需立即采取措施改善；硬塊為B類不良項；暗痕和其他為C類不良項。
B、C兩。
