歐辰300模塊接線時(浴霸安裝接線的時候要注意些什么?)

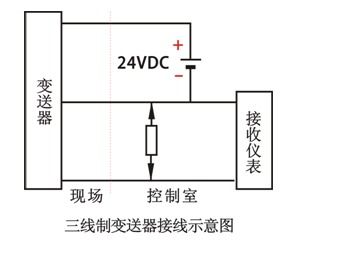

1.浴霸安裝接線的時候要注意些什么?

1、需求第一 浴霸的作用就是保暖，所以也沒必要選擇太過昂貴的浴霸。

如果是租房住的消費者，更應注重實用功能，選擇正規品牌中的中低檔產品，價格在一兩百元之間的已經足夠。 2、浴室環境 選購時要注意按照浴室面積來選擇浴霸，由于現在的浴霸設計都比較有針對性，直接詢問銷售員可知需要何種型號。

一般小浴室因?yàn)槊娣e小，水霧比較大，最好選擇排風效果比較好的。另外，如果是新裝修房間，可考慮安裝吸頂式浴霸，因?yàn)槲斒皆“圆徽伎臻g，且款式新穎，外形時尚，各自對應不同的裝修風格，選擇余地較大，最好在裝修時做到一次性到位。

如果是老房，則根據是否有吊頂、吊頂厚度是否足夠、是否有足夠插頭等來選擇浴霸。 3、安全性 由于是在潮濕的環境中使用電器，而以前也發生過使用浴霸出現事故的事情，所以最好選擇安全性能相對有保障的品牌產品，不僅產品質量信得過，安裝和售后服務都相對比較有保障。

據了解，品牌浴霸產品一般保修一至三年，能免費安裝并登門維修。 。

2.導線端接采用接線端子時應該注意哪些事項

1。

在電裝時經常發現個別插拔式接線端子芯壓接導線送不到位，或送到位后鎖不住，接觸不可靠。觸摸不安全的。

分析原因被卡住或骯臟的個別設備在井筒線程。特別是，使用的電氣設備在工廠設立在最后幾個洞的插頭座，病后有是一個很好的缺陷已被安裝，通過另一孔放電，重新變插頭和插座壓接。

2。此外，由于導線直徑和孔徑選擇壓不匹配或壓接過程中，由于操作失誤，同時也形成插拔式接線端子壓著結束不健全事故。

為此，消費者垃圾處理廠在出廠前交付上的連接器（座）的樣品孔徑測試所有設備使用加載工具電線定位銷或插座壓仿真檢查鎖定。 基于對產品規則的技術條件壓剝根停止檢查。

3。無固定插拔式接線端子，有沒有可靠的系統工程。

失敗和相應的接觸再次彼此是可靠的一個矛盾的兩個方面。后可終端各種失效模式和失效機理，大量的經驗和一個廣泛的各種威脅改進設計，工程，測試和應用程序可以體驗科學的基礎上的結果，它是還的修訂和開發插件工業條件下的重要終端。

失敗，預防措施未能找到完成改造成固體，是在損毀分析的最終目標。

3.消防模塊怎么接線

常用消防模塊接線圖，包括：輸入輸出模塊、輸入模塊、輸出模塊等。

一、GST-LD-8319輸入模塊 對外接線端子圖如圖1-33：圖中端子說明如下： Z1、Z2：接控制器二總線，無極性 D1、D2：接直流24V，無極性 O-、O+：輸出，有極性 GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1-34：當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖1-35：二、GST-LD-8300輸入模塊 本模塊的外形及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意如圖2-29 其中： Z1、Z2：與控制器信號二總線連接的端子 I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入 模塊與具有常開無源觸點的現場設備連接方法如圖2-30所示。模塊輸入設定參數設為常開檢線。

模塊與具有常閉無源觸點的現場設備連接方法如圖2-31所示，模塊輸入設定參數設為常閉檢線。三、GST-LD-8301輸入輸出模塊 GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖2-32：其中： Z1、Z2：接火災報警控制器信號二總線，無極性 D1、D2:DC24V電源輸入端子，無極性 G、NG、V+、NO:DC24V有源輸出輔助端子，出廠默認為有源輸出：G和NG短接、V+和NO短接當需無源常開輸出：應將G、NG、V+、NO之間的短路片斷開。

I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答） COM、S-：有源輸出端子，啟動后輸出DC24V,COM為正極、S-為負極 COM、NO：無源常開輸出端子 模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時，G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。

a.模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖2-33（無源常開檢線輸入）、圖2-34所示（無源常閉檢線輸入）：b.模塊無源輸出觸點控制設備的接線示意圖如圖2-35（無源常開檢線輸入）、圖2-36所示（無源常閉檢線輸入）：四、GST-LD-8303輸入輸出模塊 模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖2-45：其中： Z1、Z2：接火災報警控制器信號二總線，無極性 D1、D2:DC24V電源輸入端子，無極性 I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式） I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式） S1+、S1-：第一路有源輸出端子 S2+、S2-：第二路有源輸出端子 模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時，有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。

a.模塊與防火卷簾門電氣控制箱（標準型）接線示意圖如圖2-46（無源常開檢線輸入）、圖2-47所示（無源常閉檢線輸入）：b.GST-LD-8303型模塊與GST-LD-8302A型模塊組合連接的方法如圖2-48所示：五、GST-LD-8302切換模塊 切換對外端子示意圖如圖2-40：其中： NC、COM、NO：常閉、常開控制觸點輸出端子 O、G：有源DC24V控制信號輸入端子，輸入無極性 驅動交流型設備的方法如圖2-41所示：六、GST-LD-8313隔離器 隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如圖2-54：其中： Z1、Z2：無極性信號二總線輸入端子 ZO1、ZO2：無極性信號二總線輸出端子，動作電流為100mA 七、GST-LD-8321中繼模塊 對外接線端子圖如圖2-56：其中： 24VIN:DC24V電源無極性輸入端子，電源與中繼器的輸出總線共地。 Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離應小于1000m。

Z1O、Z2O：隔離無極性兩總線輸出端子，總線最大長度應小于1000m。八、GST-LD-8305輸出模塊 GST-LD-8305型模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖7-13：其中： Z1、Z2：接火災報警控制器信號二總線，無極性 D1、D2:DC24V電源輸入端子，無極性 ZC1、ZC2：正常廣播線輸入端子 XF1、XF2：消防廣播線輸入端子 SP1、SP2：與放音設備連接的輸出端子 系統接線圖如圖7-14所示。

4.消防模塊接線時什么時候用有源輸出

有源輸出：比如控制的設備是繼電器線圈、聲光警報器這一類的。

無源輸出：如果被控設備內已有電源，只要連個開關量進去就可以啟動設備。

模塊采用電子編碼器進行編碼，模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出，用于與繼電器觸點接成有源輸出，滿足現場的不同需求。

另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點連接，以便對現場設備是否動作進行確認。本模塊輸入、輸出具有檢線功能。應當注意的是，不應將模塊觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。

擴展資料：

輸出模塊連接在控制器的回路總線上，可以安裝在所控設備的附近，也可安裝在樓層端子模塊箱內。采用電子寫碼，可以現場編碼。輸出模塊的輸出控制邏緝可以根據工程情況編程完成。

當控制器接收到探測器的報警信號后，根據預先編入的程序，控制器通過總線將聯動控制信號輸送到輸出模塊，輸出模塊啟動需要聯動的消防設備；設備動作后會接受一個信號回答。

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時，有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。

參考資料來源：搜狗百科--輸入/輸出模塊

參考資料來源：搜狗百科--消防控制模塊

參考資料來源：搜狗百科--控制系統

5.歐姆表檢查電路連線的方法

用 歐姆表 去檢查電路的連線？

1、主要是檢查電路的通斷。例如是否混線、短線、接地？

2、檢測前，電路要完全斷開電源，并且把待測的兩條線端 短路放電。

3、把歐姆表或調到1KΩ檔，用兩只表筆去測線路，根據表針偏轉大小判斷電路狀態。

4、歐姆表指針偏轉很大，線路電阻很?。河锌赡艽嬖诙搪??？梢苑侄螜z測找到短路點。

5、歐姆表指針幾乎沒有偏轉，線路電阻很大：電路有可能存在斷路?？梢苑侄螜z測找到斷路點。

6、歐姆表指針有些偏轉，但線路電阻不是很?。喝绻€路連接有負載，則電路有可能是正常的。
