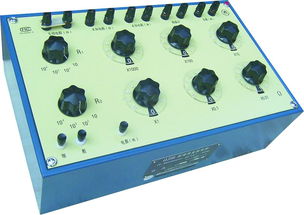

qj36雙臂電橋使用的(使用雙臂電橋要注意那些事項?)
1.使用雙臂電橋要注意那些事項?
使用雙臂電橋的注意事項
1、搬運雙臂電橋的時候要輕拿輕放，在使用電橋前應嚴格按照使用說明書中的方法接線。
2、雙臂電橋用以測量低值電阻待測電阻必須依四端接法接入電橋，電流接頭和電壓接頭應分開連接，連接點要保證接觸牢靠。
3、使用電橋前，先接通電源預熱五分鐘，調節電橋平衡時應盡量避免檢流計的指針擺動過大，在正式測量電阻前應使用萬用表對被測電阻的阻值大小進行判斷，根據萬用表給出的數值正確選擇倍率。
4、注意調節檢流計零位，靈敏度先調節至最小，操作中逐步提高測量靈敏度。
5、測量操作盡量簡短，避免較大的工作電流長時間通電運行引起測量誤差或危及儀表的安全，按扭B和G應間歇使用
2.雙臂電橋的測量方法和注意事項
(1)使用方法直流雙臂電橋是專門測量低電阻的電橋，在使用直流雙臂電橋時，除了遵守直流單臂電橋的使用步驟外，還應注意由于雙臂電橋有P1,P2,C1,C2四個被測電阻接線端，其中，P1、P2稱為電位端，C1、C2稱為電流端，則被測電阻Rx應與電橋的電壓端和電流端正確連接。
被測電阻的電流端鈕應接電橋的C1、C2，電壓端鈕應接電橋的P1、P2。若被測電阻沒有專門接線，應設法使每端引出兩根線，分別接電壓端和電流端，而且引線應盡量短而粗，接觸要良好。
電壓接頭應比電流接頭更靠近被測電阻Rs，測量時操作要快。（2）注意事項①電橋與被測電阻的連接有四根引線，電流接頭和電位接頭應正確連接，不能將P和C兩個頭絞在一起，接線時要使電位接頭靠近被測電阻。
②直流雙臂電橋工作時電流較大，要求電源的容量大，因此可使用外接電源。測量時操作要迅速，以免電池耗電過大。
測量0.1Ω以下的電阻值時，按鈕B應間歇使用。測量結束后應立即關斷電源。
3.雙臂電橋的使用方法是什么
使用雙臂電橋的注意事項 1、搬運雙臂電橋的時候要輕拿輕放，在使用電橋前應嚴格按照使用說明書中的方法接線。
2、雙臂電橋用以測量低值電阻待測電阻必須依四端接法接入電橋，電流接頭和電壓接頭應分開連接，連接點要保證接觸牢靠。3、使用電橋前，先接通電源預熱五分鐘，調節電橋平衡時應盡量避免檢流計的指針擺動過大，在正式測量電阻前應使用萬用表對被測電阻的阻值大小進行判斷，根據萬用表給出的數值正確選擇倍率。
4、注意調節檢流計零位，靈敏度先調節至最小，操作中逐步提高測量靈敏度。5、測量操作盡量簡短，避免較大的工作電流長時間通電運行引起測量誤差或危及儀表的安全，按扭B和G應間歇使用。
4.誰能具體教教雙臂電橋測電阻實驗步驟和注意具體事項
一、實驗題目：用雙臂電橋測低電阻二、實驗目的：1. 掌握用雙臂電橋測低電阻的原理 2.掌握用箱式雙臂電橋測金屬導體電阻率的方法 3.學會如何測量金屬導體的溫度系數 4.加深對各公式的理解和應用三、實驗儀器：QJ42型箱式直流雙臂電橋、金屬棒制作成的四端電阻、導線、直尺、千分尺、熱水槽、溫度計、熱水等。
四、實驗原理：A、測金屬棒導體的電阻率 用單臂電橋測電阻時，未考慮各橋臂之間的連線電阻和各接線端鈕的接觸電阻，這是因為被測電阻和各臂的電阻都比較大，導線電阻和接觸電阻（以下稱附加電阻）很小，對測量結果的影響可忽略不計。附加電阻約10-2W量級，在測低電阻時就不能忽略了。
考察接線電阻和接觸電阻對低值電阻測量結果的影響。圖1為測量電阻Rx的電路，考慮到電流表、毫伏表與測量電阻的接觸電阻后，等效電路如圖2所示。
由于毫伏表內阻Rg遠大于接觸電阻Ri3和Ri4，所以由R=V/I得到的電阻是（Rx+ Ri1+ Ri2）。當待測電阻Rx很小時，不能忽略接觸電阻Ri1和Ri2對測量結果的影響。
圖1 測量電阻的電路圖 圖2 等效電路圖 圖3 四端接法電路圖 圖4 四端接法等效電路 為消除接觸電阻的影響，接線方式改成四端鈕方式，如圖3所示。A、D為電流端鈕，B、C為電壓端鈕，等效電路如圖4。
此時毫伏表上測得電壓為Rx的電壓降，由Rx = V/I即可準確計算出Rx。把四端接法的低電阻接入原單臂電橋，演變成圖5所示的雙臂電橋，等效電路如圖6所示。
標準電阻Rn電流頭接觸電阻為Rin1、R in2，待測電阻Rx的電流頭接觸電阻為Rix1、Rix2，這些接觸電阻都連接到雙臂電橋電流測量回路中，只對總的工作電流I有影響，而對電橋的平衡無影響。將標準電阻電壓頭接觸電阻為Rn1、Rn2和待測電阻Rx電壓頭接觸電阻為Rx1、Rx2分別連接到雙臂電橋電壓測量回路中，因為它們與較大電阻R1、R2、R3、R4相串聯，對測量結果的影響也及其微小，這樣就減少了這部分接觸電阻和導線電阻對測量結果的影響。
圖5 雙臂電橋電路 圖6 雙臂電橋等效電路 電橋平衡時，通過檢流計G電流Ig=0, C、D兩點等電位，根據基爾霍夫定律，有 解方程組得 （1）調節R1、R2、R3、R4，使得R1/ R2= R3/ R4，則式（4.9-8）中第二項為零，待測電阻Rx和標準電阻Rn的接觸電阻Rin1、Rix2均包括在低電阻導線Ri內，則有 （2） 根據它的形式，常稱 為待測電阻，RN為比較臂。又令 ，M稱為倍率，于是 （3） 實際上很難做到R1/ R2= R3/ R4。
為了減小式（1）中第二項的影響，使用盡量粗的導線以減小Ri的值（Ri。
5.單臂電橋使用時應注意什么
參考答案：
單臂電橋使用時應注意以下幾方面：
①根據被測電阻的大小選擇適當的倍率；
②使用前應檢查電池或外接電源是否正常；
③測量引線應采用截面較大的導線，連接應牢固，避免使用線夾；
④單臂電橋不應測1Ω以下的電阻，測較小電阻時應盡量縮短測量時間，以免電橋發熱；
⑤測具有電感的電阻時，應先接通電源再接通檢流計；
⑥電橋不用時應鎖住檢流計；
⑦經常檢查，保證電橋觸點接觸良好。
