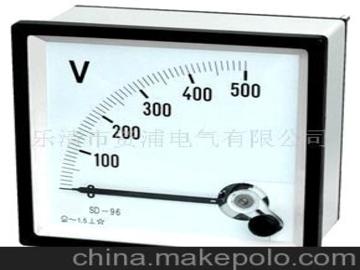

交流電壓表正確使用(電壓表使用時需要注意的事項)
1.電壓表使用時需要注意的事項有哪些?
電壓表有兩個接線端子，測量導線接到這兩個接線端子 上，被測電壓就被引人電壓表中。
直流電壓表有極性，如果極性搞錯，指針會反方向偏 轉，根本無法測量%因此，直流電壓表的接線端子必須標出極 性。最普通的標注方法是：一個接線端子標“ + ”；另一個接線 端子標“一”。
接線時，標“ + ”的一端接被測電路的高電位端， “一”端接低電位端。測量直流電壓，如果事先不知道電壓的極 性，可以采用點試法來確定。
先將測試線接到被測電壓的一端， 將另一根測試線點一下被測電壓的另一端，表針如果正偏，說明 極性接對，反之，說明極性相反，改變接法，即可測量。 用電壓表測量電壓，還要注意儀表量程的選擇。
所謂量 程，就是指儀表所能夠測量的最大值。很明顯，儀表的量程應當 大于被測電壓的數值。
儀表量程選小了，儀表會過載，表針會沖 過滿刻度，輕則把表針打彎，重則可能損壞儀表；但量程也不應 選得過大，否則表針的偏轉角很小，測量的準確度會降低，甚至 看不出讀數。 要檢查電壓表指針是否指在零位，如果不指在零位，則 需用人工的方法將它調到零位，這項工作稱為機械調零。
在表針 的根部，有一個調節螺釘，用旋具旋轉該螺釘，表針會隨之?dāng)[ 動，直至調到零位為止。測量電壓時，為了防止觸電，人不能接觸測試系統中導體 的任何裸露部位，人體與帶電體應保持0。
1m的安全距離，對于使 用便攜式儀表和采用點試法進行測量時，這一點尤其重要。
2.電子交流電壓表有什么使用方法呢
使用方法是：①接通電源預熱30min,3mV量程要預熱lh。
②將探頭插人校準插孔，但一定不要插到底，即沒有接觸到校準電壓，將零點校好，其目的 是防止外界干擾破壞零點，尤其是3mV量程時更要注意；零點校準好后，將探頭插到底，校好 滿度就可進行測量。 ③測量30mV以下的電壓時，要在后面板的接線柱上接好地線，而被測電路的地電位也接 在此接線柱上，同時，電源線的地線也要與電源的地線接好，否則，由于被測源與毫伏表之間存 在電位差，所產生的環路電流而使儀器的機內校準時的零點與探頭接到波形被測點時的零點 不一致，產生變化增加測量誤差。
④在測量低頻小電壓時，要在探頭上加上隔離罩。⑤在測量30MHz以上的信號電壓時，用三通接頭和終端負載進行測量，可提高測量精度。
⑥附件中的長探針可在500MHz以下的頻率下使用，不影響測量精度。⑦50n的負載頭承受功率僅為0。
25w，故測量3V以上的電壓時不要使用。 ⑧測量頻率低于10kHz的交流電壓時，要換上GF2300型低頻探頭。
3.交流電壓表交流電流表的使用注意事項有哪些
交流電壓表交流電流表的使用注意事項有： 1、交流電壓表、交流電流表測量電壓或電流時，應根據測量的大小選擇電表的量限，并使其量限略大于被測量對象。
2、電壓表，由于其內阻較大，測量時應并接入電路。如果錯接成串聯，則測量電路呈斷路狀態，致使儀表無法正常工作和計量。
3、電流表，由于其內阻較小，測量時應串接入電路。如果錯接成并聯，將造成短路。
此時的短路電流就全部作用在內阻很小的電流線圈上，電流表將很快被燒壞。 4、當需要測量高電壓、大電流時，由于儀表的量限不可能做得很大，這時就需要選用按一定比例倍數的電壓互感器或電流互感器，將高電壓、大電流變換為低電壓、小電流來進行測量。
同時應使儀表與所配用的互感器二次電壓相符才行。 5、詳見下圖： 6、注意事項： ①所用儀表都必須安裝在干燥、不受碰撞、震動的場所，且查看方便的地方。
②安裝場所不得有易燃易爆的危險源。 ③ 安裝場所不得有嚴重的粉塵污染源。
④所用接線必須牢固可靠，其導線線經不得小于2.5平方。 ⑤配用互感器時，必須遵循PT二次側不得短路、CT二次側不得開路和二次側一點必須接地的原則進行。
