1.電氣自動化基礎知識有哪些

電力行業，電氣工程及其自動化專業名詞解釋?zhuān)?/p>

1、三相交流電：由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統，叫三相交流電。

2、一次設備：直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器及高壓熔斷器等。

3、二次設備：對一次設備進行監視、測量、操縱控制和保護作用的輔助設備。如各種繼電器、信號裝置、測量?jī)x表、錄波記錄裝置以及遙測、遙信裝置和各種控制電纜、小母線等。

4、高壓斷路器：又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。

5、負荷開關：負荷開關的構造秘隔離開關相似，只是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。

6、空氣斷路器（自動開關）：是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于500V以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。

7、電纜：由芯線（導電部分）、外加絕緣層和保護層三部分組成的電線稱為電纜。

8、母線：電氣母線是匯集和分配電能的通路設備，它決定了配電裝置設備的數量，并表明以什么方式來連接發電機、變壓器和線路，以及怎樣與系統連接來完成輸配電任務。

9、電流互感器：又稱儀用變流器，是一種將大電流變成小電流的儀器。

10、變壓器：一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。

11、高壓驗電筆：用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。

12、接地線：是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是25mm2以上裸銅軟線制成。

13、標示牌：用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌?？煞譃榫骖?lèi)、允許類、提示類和禁止在等。

14、遮欄：為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。

15、絕緣棒：又稱令克棒、絕緣拉桿、操作桿等。絕緣棒由工作頭、絕緣桿和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。

16、跨步電壓：如果地面上水平距離為0.8m的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地面水平距離0.8m處與接地體之間。

17、相序：就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。

18、電力網：電力網是電力系統的一部分，它是由各類變電站（所）和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。

19、電力系統：電力系統是動力系統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。

20、動力系統：發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網（或水力）系統連接起來的總體叫做動力系統。

2.怎樣識讀電氣控制電路圖

一、怎樣看電氣控制電路圖

1.電路的結構形式和所能完成的任務是多種多樣的，就構成電路的目的來說一般有兩個：一是進行電能的傳輸、分配與轉換；二是進行信息的傳遞和處理。 2.電氣圖的布局要求重點突出信息流及各功能單元間的功能關系，因此圖線的布置應有利于識別各種過程及信息流向，并且圖中的各部分之間的間隔要均勻。對于因果關系清楚的電氣圖，其布局順序應使信息的基本流向?yàn)樽宰笾劣一驈纳系较?。eg，在電子線路中，輸入在左邊，輸出在右邊。

3.電器元件工作狀態的表示方法

所有電器元件均按自然狀態表示。所謂“自然狀態”或“自然位置”是指電器元件或設備的可動部分處于未得電、未受外力或不工作的狀態或位置。Eg.

1）繼電器、接觸器和電磁鐵的線圈未得電時，動鐵芯未被吸合，因而其觸頭處于尚未動作的位置；

2）斷路器、負荷開關和隔離開關處在斷開位置；

3）零位操作的手動控制開關在零位狀態或位置，不帶零位的手動控制開關在圖中規定的位置；

4）機械操作開關、按鈕和行程開關處在非工作狀態或不受力狀態時的位置；

5）保護用電器處在設備正常工作狀態時的位置，如繼電器處在雙金屬片未受熱而未脫扣時的位置；速度繼電器處在主軸轉速為零時的位置；

6）標有“OFF”位置的有多個穩定位置的手動開關處在“OFF”位置；未標有斷開“OFF”位置的控制開關處在圖中規定的位置。

4.拖動是指原動機帶動生產機械運轉；電力拖動是指由電動機帶動生產機械運轉的拖動方式；電力拖動系統或生產機械系統是指由電動機、控制裝置、傳動裝置、生產機械以及電源組成的整體。

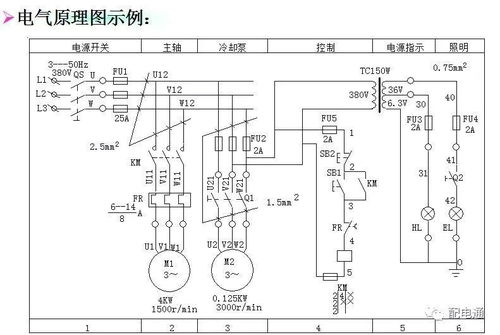

5.電氣控制圖是指以電動機或生產機械的電氣控制裝置為主要描述對象，表示其工作原理、電氣接線、安裝方法等的圖樣。

電氣控制圖分為：1）電氣控制原理圖即電氣控制電路圖；2）電氣安裝接線圖；3）電氣元件布置圖。

電氣控制電路圖一般分為主電路和控制電路（即輔助電路）兩個部分。

6.電氣原理圖（即電路圖）中的接觸器、繼電器的線圈與受其控制的觸頭的從屬關系（即觸頭位置）應按下述方法標志：

1）在每個接觸器線圈的文字符號KM的下面畫兩條豎直線，分成左、中、右（或上、中、下）3欄，把受其控制而動作的觸頭所處在的圖區號數字，按表1規定的內容填上。對備用的觸頭，在相應的欄中用記號“X”標出。

3.學好電氣要學好哪些電氣基礎知識

視具體的目標會有所變化；

如果立志成為一名電氣工程師：

（只要學習工科免不了的）通用基礎：高等數學、線性代數、概率與統計原理、物理學、英語，普通物理，計算機應用基礎，C語言

高等數學與線性代數部分

.1 空間解析幾何

向量代數 直線 平面 柱面 旋轉曲面 二次曲面 空間曲線

1.2 微分學

極限 連續 導數 微分 偏導數 全微分 導數與微分的應用

1.3 積分學

不定積分 定積分 廣義積分 二重積分 三重積分 平面曲線積分積分應用 1.4 無窮級數

數項級數 冪級數 泰勒級數 傅里葉級數

1.5 常微分方程

可分離變量方程 一階線性方程 可降階方程 常系數線性方程

1.6 概率與數理統計

隨機事件與概率 古典概型 一維隨機變量的分布和數字特征 數理統計的基本概念 參數估計 假設檢驗 方差分析 一元回歸分析

1.7 向量分析

1.8 線性代數

行列式 矩陣 n維向量 線性方程組 矩陣的特征值與特征向量 二次型

（針對電氣而開設的科目）平臺基礎：電路原理、模擬電子技術、數字電子技術、微機原理及應用、信號與系統、自動控制原理、電機與拖動、電力電子技術、電力拖動自動控制系統、電氣控制技術與PLC應用、微機控制技術、供電技術、

電路原理部分

第1章 元件、量和單位

引言

1.1 電子元件和測量?jī)x器

1.2 電學和磁學的單位

1.3 科學計數法

1.4 程計數法和國際單位詞

1.5 國際制單位的轉換

第2章 電壓、電流和電阻

引言

2.1 原子結構

2.2 電荷

2.3 電壓

2.4 電流

2.5 電阻

2.6 電路

2.7 基本電路測量

2.8 安全用電

技術實踐

專業方向：電力系統分析、電機設計、高低壓電器、電機控制、智能化電器原理與應用、電力系統繼電保護、電力系統綜合自動化、建筑供配電、發電廠電氣部分、電機學、電力系統自動裝置原理、電工學、高電壓與絕緣技術、電氣工程專業英語等

電機設計部分

第一篇 旋轉電機設計

第一章 電機設計概述

1-1 電機制造工業的近況與發展趨勢

1-2 電機設計的任務與過程

1-3 國家標準

1-4 國際標準

第二章 電機的主要參數之間的關系

2-1 電機的主要參數之間的關系式

2-2 電機中的幾何相似定律概述

2-3 電磁負荷的選擇

2-4 電機主要尺寸比的選擇及確定主要尺寸的一般方法

2-5 系列電機及其設計特點

第三章 磁路計算

電與磁不分家，兩者不能孤立學習。
