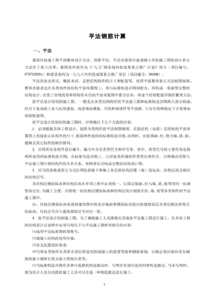

平法鋼筋計算(平法識圖與鋼筋計算)
1.平法識圖與鋼筋計算
第1章 緒論 1.1 平法的基本概念 1.2 鋼筋計算的主要內容 1.3 在鋼筋計算之前需要明確的幾個概念和方法第2章 平法梁識圖 2.1 平面注寫方式 2.2 梁的集中標注 2.3 梁的原位標注 2.4 框架梁節點構造 2.5 “頂梁邊柱”的節點構造 2.6 抗震框架梁箍筋的構造 2.7 簡述一下非抗震框架梁的構造 2.8 非框架梁的構造 2.9 關于“大箍套小箍”問題 2.10 懸挑梁的構造 2.11 井字梁的構造 2.12 框支梁和框支柱的構造 2.13 關于梁的幾個相關問題第3章 平法柱識圖 3.1 列表注寫方式 3.2 柱表 3.3 抗震KZ縱向鋼筋連接構造 3.4 抗震KZ邊柱和角柱柱頂縱向鋼筋構造 3.5 抗震KZ中柱柱頂縱向鋼筋構造 3.6 抗震KZ柱變截面位置縱向鋼筋構造 3.7 抗震剪力墻上柱QZ縱向鋼筋構造 3.8 抗震梁上柱LZ縱向鋼筋構造 3.9 抗震KZ、QZ、LZ箍筋加密區范圍 3.10 非抗震KZ、QZ和LZ簡介 3.11 芯柱XZ配筋構造 3.12 框架柱的復合箍筋 3.13 框架柱的基礎插筋 3.14 框架柱的縱向鋼筋計算第4章 平法鋼筋計算的一般流程 4.1 鋼筋計算前的準備工作 4.2 平法鋼筋計算的計劃和部署 4.3 各類構件的鋼筋計算 4.4 《工程鋼筋表》的內容 4.5 工程鋼筋匯總 4.6 《鋼筋下料表》的內容 4.7 平法梁圖上作業法 4.8 鋼筋計算中常用的基本數據 4.9 關于地震和建筑抗震的基本知識第5章 平法板識圖與鋼筋計算 5.1 板的分類和鋼筋配置的關系 5.2 04G101—4圖集的板鋼筋標注 5.3 樓板的鋼筋構造 5.4 板下部貫通縱筋的計算方法 5.5 扣筋的計算方法 5.6 懸挑板的注寫方式 5.7 無梁樓蓋的平法標注第6章 平法樓梯識圖與鋼筋計算 6.10 3G101—2圖集的適用范圍 6.2 板式樓梯鋼筋計算第7章 平法剪力墻識圖與鋼筋計算 7.1 剪力墻的一些基本概念 7.2 列表注寫方式 7.3 各類墻柱的截面形狀與幾何尺寸 7.4 暗柱和端柱的鋼筋構造 7.5 剪力墻身的基本構造 7.6 剪力墻暗粱AL鋼筋構造 7.7 剪力墻邊框梁BKl。
配筋構造 7.8 剪力墻LL配筋構造 7.9 剪力墻洞口補強構造 7.10 剪力墻圖上作業法第8章 平法筏形基礎識圖與鋼筋計算 8.1 筏形基礎的分類及其特點 8.2 梁板式筏形基礎 8.3 平板式筏形基礎 8.4 其他后記參考文獻。
2.基礎平法配筋計算
一、主筋下料
鋼筋下料長度=鋼筋外包長度+末端彎鉤增加值-中間彎起量度差
鋼筋末端彎鉤增加值
鋼筋類別條件彎折角度
18013590
Ⅰ級鋼筋普通砼中6.25D
輕骨料砼中7.25D
Ⅱ級鋼筋彎曲直徑≥4D 3D+平直長度1D+平直長度
Ⅲ級鋼筋彎曲直徑≥5D 3.5D+平直長度1D+平直長度
箍筋無抗震要求8.25D6.87D5.5D
有抗震要求13.25D11.87D10.5D
半圓彎鉤增加長度（機械彎）
鋼筋直徑≤68~1012~1820~2832~36
一個彎鉤長度406D5.5D5D4.5D
中間彎曲量度差
鋼筋彎曲角度30456090135
鋼筋彎曲調整值0.30D0.5D1D2D3D
二、箍筋下料算法說明
直箍=左彎+直段+右彎
方箍=（內皮寬+內皮高）*2+調整值
環箍=內皮周長+調整值
箍筋調整值
尺寸特點箍筋直徑備注
4~56810~12
量外皮尺寸40506070有抗震要求的結構
應分別加上10D
量內皮尺寸80100120140
鋼筋彎曲后，外皮伸長，內皮縮短，而中心線長度（即下料長度）不變。
3.鋼筋混凝土平法看圖鋼筋構造與下料入門
關于鋼筋分項平法看圖、構造與下料入門：有些鋼筋工同行新手應用《平法》時常發懵，暈頭轉向，不得要領。
本人從另一視角提取分類內容加以淺釋，以幫助大家深入理解使用《平法》。 因水平所限，必然有不當之處，希望同道加以補充或指正。
鋼筋的錨固長度 為此構件中的縱筋伸入彼構件內的長度，以彼構件的完整邊線起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基礎中；墻或板伸入梁中；等等。
“錨固長度”應成為鋼筋工的第一概念。 錨固長度是圖集中的固定值。
在《平法》各本圖集中均有列表。 錨固長度在101-1.3.4圖集中總分兩種：非抗震與抗震，內容是不同的。
選擇錨固長度的前提條件是混凝土強度等級與抗震等級，然后參照鋼筋種類決定。 在任何情況下，錨固長度不得小于250mm。
非框架梁下部縱筋的錨固長度為12d；非框架梁包括：簡支梁；連系梁；樓梯梁；過梁；雨蓬陽臺梁；但不包括圈梁懸挑梁和基礎梁，圈梁懸挑梁和基礎梁另有規定。 當邊柱內側柱筋頂部和中柱柱筋頂部的直錨長度小于錨固長度時，可向內或向外側彎12d直角鉤。
當柱墻插筋的豎直錨固長度小于規定值時，需按照101-3圖集32頁右下角的表或45頁右上角的表加彎直角鉤。 框架梁上下縱筋及抗扭腰筋和非框架梁上部縱筋的錨固長度為0.4laE 加15d直角鉤。
縱向受拉鋼筋的綁扎搭接長度 縱向受拉鋼筋的綁扎搭接長度是以錨固長度為先決條件，再根據縱向鋼筋搭接接頭的面積百分率給出3個修正系數來計算。 在任何情況下搭接長度不得小于300mm。
搭接長度與搭接位置是兩個概念，不可混為一談，各類構件各有具體要求。 受力鋼筋的混凝土保護層最小厚度 前提條件是混凝土結構的環境類別。
保護層厚度在圖紙的結構說明頁中均有詳細規定。 一般情況下，無墊層基礎是70mm；有墊層基礎是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm，圖紙中均有具體規定。
保護層問題 通常，鋼筋工在綁扎大梁時，在梁下部縱筋之下，必須要墊好保護層，合理的保護層材料是混凝土墊塊或塑料卡，用大塊石子墊也是常有的事，上級允許時，可用25mm的鋼筋頭垂直墊在主筋下，最好用16或18mm的鋼筋頭斜著墊在大梁的箍筋下面。 圈梁的保護層，一般應由混凝土工隨打隨墊，因為木工在支模時在圈梁鋼筋上行走，事先墊了保護層更加容易跺倒箍筋。
板的保護層是最不容易保證的，如果按照合理的混凝土施工規 程，鋼筋工應當事先把板的鋼筋保護層用混凝土墊塊或塑料卡墊好，但是，各個工地不一定都是規范的，好多工地，混凝土工以及其它各個工種的人員都在已經綁扎 好的鋼筋上踩踏，這時，鋼筋工完全有理由不給墊保護層，因為保護層墊起之后，更容易使綁扎好的鋼筋網被踩得亂七八糟，不好修正，這時應由混凝土工隨打隨墊 才對。 架立筋 以前的架立筋與現在的架立筋，其意義已經發生了根本的改變。
以前的架立筋是指梁的上部縱筋，現在的架立筋是指梁的上部中間連接負彎矩筋的連接筋，在復合箍筋的內上角處，其非抗震搭接長度為150mm。 主筋 主筋以前是指梁的下部縱筋，板的下部縱筋，柱的立筋，樓梯板的下部縱筋，主筋的名稱已經過時，內容已經變得含糊不清，今已減少了這樣的稱呼。
彎起筋 自從推廣《平法》以來，彎起筋已經很少采用，但在個別的設計中依然可見，其要點是彎起角度，斜長的計算和減延伸率。 腰筋 腰筋包括兩種，構造腰筋和抗扭腰筋，不同點是作用不一樣，構造腰筋用G打頭，抗扭腰筋用N打頭，構造腰筋的錨固長度為15d，抗扭腰筋的錨固長度與下部縱筋相同。
腰筋位置的計算，是以該梁所含板的下皮到梁的下部第一排縱筋之間均分間距，而不是按梁的上下縱筋之間來分或按梁高來分。 負彎矩筋 一般框架梁端部負彎矩筋的錨固長度為：0.4laE加15d直角鉤。
負彎矩筋位于第一排的取1/3凈跨度ln，位于第二排的取1/4凈跨度ln，但是其值要取左右兩個跨度值之大的應用，這是理解負彎矩筋的關鍵點。 梁下部縱筋 框架梁下部縱筋，即以前所指的主筋，是鋼筋作用的重點，其錨固長度是0.4laE加15d直角鉤，非框架梁的下部縱筋的錨固長度是12d，滿足12d可不做彎鉤。
箍筋 箍筋計算應以內皮尺寸為準，這樣不易出錯。 箍筋的彎鉤角度和彎鉤長度分抗震與非抗震，框架與非框架。
非抗震又非框架的梁柱箍筋，可以執行以前的現定，鉤長按直徑6;8;10分別取50mm;60mm;70mm，可不做135度角，即可以做成90度彎鉤。這一說法有待探討。
框架和抗震用的梁柱箍筋必須執行《平法》，必須做成135度的彎鉤。 框架和抗震用的梁柱箍筋，其鉤長為10d與75mm中之大值。
即如箍筋直徑為6mm，鉤長為75mm，直徑為8mm鉤長為80mm，直徑為10mm，鉤長為100mm，依此類推。 箍筋按內皮尺寸下料時應加延伸率，加3d較準。
復合箍筋 復合箍筋分重疊復合與大小復合，現在要求大箍套小箍，不提倡重疊復合，但是，重疊復合也有其應用的場合與好處。 復合箍筋的計算，一般新手不知所措，應當努力精通，學會并不難。
按內皮尺寸，首先減去下角主筋的兩個半徑，再除以主筋之間的空數 。
4.鋼筋算量基本方法
鋼筋算量基本方法 第一章梁 第一節框架梁 一、首跨鋼筋的計算 1、上部貫通筋 上部貫通筋（上通長筋1）長度=通跨凈跨長+首尾端支座錨固值 2、端支座負筋 端支座負筋長度：第一排為Ln/3+端支座錨固值； 第二排為Ln/4+端支座錨固值 3、下部鋼筋 下部鋼筋長度=凈跨長+左右支座錨固值 注意：下部鋼筋不論分排與否，計算的結果都是一樣的，所以我們在標注梁的下部縱筋時可以不輸入分排信息。
以上三類鋼筋中均涉及到支座錨固問題，那么，在軟件中是如何實現03G101-1中關于支座錨固的判斷呢？ 現在我們來總結一下以上三類鋼筋的支座錨固判斷問題： 支座寬≥Lae且≥0.5Hc+5d，為直錨，取Max{Lae,0.5Hc+5d }。 鋼筋的端支座錨固值=支座寬≤Lae或≤0.5Hc+5d，為彎錨，取Max{Lae，支座寬度-保護層+15d }。
鋼筋的中間支座錨固值=Max{Lae,0.5Hc+5d } 4、腰筋 構造鋼筋：構造鋼筋長度=凈跨長+2*15d 抗扭鋼筋：算法同貫通鋼筋 5、拉筋 拉筋長度=（梁寬-2*保護層）+2*11.9d（抗震彎鉤值）+2d 拉筋根數：如果我們沒有在平法輸入中給定拉筋的布筋間距，那么拉筋的根數=（箍筋根數/2）*（構造筋根數/2）；如果給定了拉筋的布筋間距，那么拉筋的根數=布筋長度/布筋間距。 6、箍筋 箍筋長度=（梁寬-2*保護層+梁高-2*保護層）+2*11.9d+8d 箍筋根數=（加密區長度/加密區間距+1）*2+（非加密區長度/非加密區間距-1）+1 注意：因為構件扣減保護層時，都是扣至縱筋的外皮，那么，我們可以發現，拉筋和箍筋在每個保護層處均被多扣掉了直徑值；并且我們在預算中計算鋼筋長度時，都是按照外皮計算的，所以軟件自動會將多扣掉的長度在補充回來，由此，拉筋計算時增加了2d，箍筋計算時增加了8d。
（如下圖所示） 7、吊筋 吊筋長度=2*錨固+2*斜段長度+次梁寬度+2*50，其中框梁高度>800mm 夾角=60° ≤800mm 夾角=45° 二、中間跨鋼筋的計算 1、中間支座負筋 中間支座負筋：第一排為Ln/3+中間支座值+Ln/3； 第二排為Ln/4+中間支座值+Ln/4 注意：當中間跨兩端的支座負筋延伸長度之和≥該跨的凈跨長時，其鋼筋長度： 第一排為該跨凈跨長+（Ln/3+前中間支座值）+（Ln/3+后中間支座值）； 第二排為該跨凈跨長+（Ln/4+前中間支座值）+（Ln/4+后中間支座值）。 其他鋼筋計算同首跨鋼筋計算。
三、尾跨鋼筋計算 類似首跨鋼筋計算 四、懸臂跨鋼筋計算 1、主筋 軟件配合03G101-1，在軟件中主要有六種形式的懸臂鋼筋，如下圖所示 這里，我們以2#、5#及6#鋼筋為例進行分析： 2#鋼筋—懸臂上通筋=（通跨）凈跨長+梁高+次梁寬度+鋼筋距次梁內側50mm起彎-4個保護層+鋼筋的斜段長+下層鋼筋錨固入梁內+支座錨固值 5#鋼筋—上部下排鋼筋=Ln/4+支座寬+0.75L 6#鋼筋—下部鋼筋=Ln--保護層+15d 2、箍筋 （1）、如果懸臂跨的截面為變截面，這時我們要同時輸入其端部截面尺寸與根部梁高，這主要會影響懸臂梁截面的箍筋的長度計算，上部鋼筋存在斜長的時候，斜段的高度及下部鋼筋的長度；如果沒有發生變截面的情況，我們只需在“截面”輸入其端部尺寸即可。 （2）、懸臂梁的箍筋根數計算時應不減去次梁的寬度；根據修定版03G101-1的66頁。
第二節其他梁 一、非框架梁 在03G101-1中，對于非框架梁的配筋簡單的解釋，與框架梁鋼筋處理的不同之處在于： 1、普通梁箍筋設置時不再區分加密區與非加密區的問題； 2、下部縱筋錨入支座只需12d; 3、上部縱筋錨入支座，不再考慮0.5Hc+5d的判斷值。 未盡解釋請參考03G101-1說明。
二、框支梁 1、框支梁的支座負筋的延伸長度為Ln/3; 2、下部縱筋端支座錨固值處理同框架梁； 3、上部縱筋中第一排主筋端支座錨固長度=支座寬度-保護層+梁高-保護層+Lae，第二排主筋錨固長度≥Lae; 4、梁中部筋伸至梁端部水平直錨，再橫向彎折15d; 5、箍筋的加密范圍為≥0.2Ln1≥1.5hb; 7、側面構造鋼筋與抗扭鋼筋處理與框架梁一致。 第二章剪力墻 在鋼筋工程量計算中剪力墻是最難計算的構件，具體體現在： 1、剪力墻包括墻身、墻梁、墻柱、洞口，必須要整考慮它們的關系； 2、剪力墻在平面上有直角、丁字角、十字角、斜交角等各種轉角形式； 3、剪力墻在立面上有各種洞口； 4、墻身鋼筋可能有單排、雙排、多排，且可能每排鋼筋不同； 5、墻柱有各種箍筋組合； 6、連梁要區分頂層與中間層，依據洞口的位置不同還有不同的計算方法。
需要計算的工程量 第一節剪力墻墻身 一、剪力墻墻身水平鋼筋 1、墻端為暗柱時 A、外側鋼筋連續通過 外側鋼筋長度=墻長-保護層 內側鋼筋=墻長-保護層+彎折 B、外側鋼筋不連續通過 外側鋼筋長度=墻長-保護層+0.65Lae 內側鋼筋長度=墻長-保護層+彎折 暗拄與墻身相平 水平鋼筋根數=層高/間距+1（暗梁、連梁墻身水平筋照設） 2、墻端為端柱時 A、外側鋼筋連續通過 外側鋼筋長度=墻長-保護層 內側鋼筋=墻凈長+錨固長度（彎錨、直錨） B、外側鋼筋不連續通過 外側鋼筋長度=墻長-保護層+0.65Lae 內側鋼筋長度=墻凈長+錨固長度（彎錨、直錨） 水平鋼筋根數=層高/間距+1（暗梁、連梁墻身水平筋照設） 注意：如果剪力墻存在多排垂直筋和水平鋼筋時，其中間水平鋼筋在。
