建筑圖紙入門(建筑施工圖紙入門有哪些)

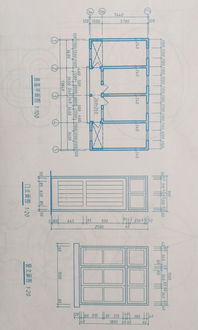

1.建筑施工圖紙入門基礎知識有哪些
總結建筑工程圖紙識讀的入門知識，力求達到以下四個方面能力：1、理解建筑施工圖的成圖原理和制圖標準；2、看懂房屋的組成和各部分的材料、做法，能夠看懂一般建筑工程的主要施工圖紙；3、能夠根據施工圖紙進行建筑面積和一般工程量的計算以及常用構件數量的統計；4、能夠發現圖紙中較明顯的錯誤、遺漏和圖樣之間相互矛盾的地方。
擴展資料：根據工程性質的不同，工程圖紙也可以分為不同類型。采用平面圖表達立體外形和尺寸時，一般都采用三視圖的方法，即正視圖、側視圖、俯視圖。
按照三視圖的原理，建筑工程圖紙分為建筑平面圖、立面圖和剖面圖，另外還包括建筑詳圖和結構施工圖。建筑工程平面圖分為兩大類，一類為總平面圖，另一類為表達一項具體工程的平面圖。
參考資料來源：百度百科-建筑工程圖紙。
2.在工地上看圖紙的基本知識和要點有哪些
一、熟悉擬建工程的功能 圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。
最后識讀建筑說明，熟悉工程裝修情況。二、熟悉、審查工程平面尺寸 建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。
檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。
熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。
三、熟悉、審查工程立面尺寸 建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。
正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。
這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。 熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。
四、檢查施工圖中容易出錯的地方有無出錯 熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下： 1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。 2、檢查磚墻下有梁否。
3、結構平面中的梁，在梁表中是否全標出了配筋情況。 4、檢查主梁的高度有無低于次梁高度的情況。
5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。 6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。
7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。 8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。
9、檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。 10、當設計要求與施工驗收規范有無不同。
如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。
11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。 12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。
五、審查原施工圖有無可改進的地方 主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。 1、從有利于工程施工的角度提出改進施工圖意見 ①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗砼困難，可向設計人員建議：負筋能連通的盡量連通。
②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗砼，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗砼。 ③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：砼施工縫如何留置。
④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請?jiān)O(shè)計處理。 2、從有利于建筑工程質量方面，提出修改施工圖意見。
①當設計天花抹灰與墻面抹灰相同為1:1:6混合砂漿時，可建議將天花抹灰改為1:1:4混合砂漿，以增加粘結力。 ② 當施工圖上對電梯。
3.學習看建筑圖紙?jiān)趺纯焖偃腴T
新手入門看建筑施工圖的方法：
①建筑施工圖的組成部分
結構設計第一步就是看懂建筑施工圖，建筑專業是整個建筑物設計的龍頭，沒有建筑設計其他專業也就談不上設計了，所以看懂建筑施工圖就顯得格外重要。大體上建筑施工圖包括以下部分：圖紙目錄，門窗表，建筑設計總說明，一層~屋頂?shù)钠矫鎴D，正立面圖，背立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個），節點大樣圖及門窗大樣圖，樓梯大樣圖（視功能可能有多個樓梯及電梯）。作為一個結構設計師必須認真嚴謹?shù)陌呀ㄖD理一遍，不懂的地方需要向建筑及建筑圖上涉及的其他專業請建，要做到絕對明了建筑的設計構思和意圖。
②圖紙目錄及門窗表
圖紙目錄是了解整個建筑設計整體情況的目錄，從其中可以明了圖紙數量及出圖大小和工程號還有建筑單位及整個建筑物的主要功能，如果圖紙目錄與實際圖紙有出入，必須與建筑核對情況。門窗表相信大家不會陌生，就是門窗編號以及門窗尺寸及做法，這對大家在結構中計算荷載是必不可少的。
③建筑設計總說明
建筑設計總說明對結構設計是非常重要的，因?yàn)榻ㄖO(shè)計總說明中會提到很多做法及許多結構設計中要使用的數據，比如：建筑物所處位置（結構中用以確定設防列度及風載雪載），黃海標高（用以計算基礎大小及埋深樁頂標高等，沒有黃海標高，施工中根本無法施工），墻體做法地面做法樓面做法。等等做法（用以確定各部分荷載），總之看建筑設計說明時不能草率，這是結構設計正確與否非常重要的一個環節。
④建筑平面圖
建筑平面圖就比較直觀了，主要信息就是柱網布置及每層房間功能墻體布置門窗布置樓梯位置等。而一層平面圖在進行上部結構建模中是不需要的（有架空層及地下室等除外），一層平面圖是在做基礎時使用，至于如何真正的做結構設計本文不詳述，這里只講如何看建筑施工圖。作為結構設計師在看平面圖的同時，需要考慮建筑的柱網布置是否合理，不當之處應該講出理由說服建筑修改，通常不影響建筑功能及使用效果上的修改，建筑也是會同意修改的，如果建筑不改那就只有哭哭再看圖（人家是老大，沒辦法的。），看建筑平面圖，了解了各部分建筑功能，基本上結構上的活荷載取值心中就大致有值了，了解了柱網及墻體門窗的布置，柱截面大小梁高以及梁的布置也差不多有數了，反正有墻的下面一定有梁，除非是甲方自理的隔斷，輕質墻也最好是立在梁上.值得一提的是，注意看屋面平面圖，通?，F(xiàn)代建筑為了外立面的效果，都有層面構架，通常都比較復雜，需要仔細的理解建筑的構思必要的時候咨詢建筑或索要效果圖，力求使自己明白整個構架的三維形成是什么樣子的，這樣才不會出錯..另外，層面是結構找坡還是建筑找坡也需要了解清楚.
⑤建筑立面圖
建筑立面圖，是對建筑立面的描述，主要是外觀上的效果，提供給結構師的信息，主要就是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。通常有線的地方就是有面的變化，再就是層高等等信息，這也是對結構荷載的取定起作用的數據。
⑥建筑剖面圖
建筑部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建筑設計師對建筑物內部的處理，結構工程師能夠在剖面圖中得到更為準確的層高信息及局部地方的高低變化，剖面信息直接決定了剖切處梁相對于樓面標高的下沉或抬起，又或是錯層梁，或有夾層梁，短柱等。同時對窗頂是框架梁充當過梁還是需要另設過梁有一個清晰的概念。
⑦節點大樣圖及門窗大樣
建筑師為了更為清晰的表述建筑物的各部分做法，以便于施工人員了解自己的設計意圖，需要對構造復雜的結點繪制大樣以說明詳細做法，不僅要通過結點圖更一步了解建筑師的構思，更要分析結點畫法是否合理，能否在結構上實現，房地產E網然后通過計算驗算各構件尺寸是否足夠，配出鋼筋。當然，有些結點是不需要結構師配筋的但結構師也需要確定該結點能否在整個結構中實現。門窗大樣對于結構師作用不是太大，但個別特別的門窗，結構師須繪制立面上的過梁布置圖，以便于施工人員對此種造形特殊的門窗過梁有一個確定的做法，避免發生施工人員理解上的錯誤。
⑧樓梯大樣圖
樓梯是每一個多層建筑必不可少的部分，也是非常重要的一個部分，樓梯大樣又分為樓梯各層平面及樓梯剖面圖，結構師也需要仔細分析樓梯各部分的構成，是否能夠構成一個整體，在進行樓梯計算的時候，樓梯大樣圖就是唯一的依據，所有的計算數據都是取得之樓梯大樣圖，所以在看樓梯大樣圖時也必須將梯梁，梯板厚度及樓梯結構形式考慮清晰。
4.要看懂建筑施工圖紙需要掌握哪些知識呢
必看的知識點
1，制圖的基本知識與技能
2，正投影原理
3，建筑形體的表達方法
4，軸測投影
5，透視圖
6，正投影中的陰影
7，建筑施工圖
8，結構施工圖
9，施工圖的翻樣
10，設備施工圖
11,AutoCAD繪圖基礎
準備三套典型的，復雜點的全套圖紙，一套磚混結構的，一套全框架結構的，一套框剪結構的。
要讀文章，就要學會認識字，學會識圖就要學會識別圖紙上的各種符號構件，幾天時間全部熟悉三套圖紙的組成，各部分的名稱代號，所在的位置，各個構件等圖紙要素。就是說要認識圖紙的“字”，可以通過問人，翻書。可以參考建筑制圖標準，及04G101圖集。
接下來，就是要學習怎么讀議論文和記敘文等文章了。相對于上面步驟，就更進一步深入了，就要明白結構形式了，看圖紙來比較三種結構形式的特點，找出三套結構的各自特點，這時候讀圖紙就不可以片面的看了，圖紙之間要相互比較對照的看，聯系的看，建筑施工圖，結構施工圖也要相互對著看，不可孤立，也許你還能發現圖紙之間的錯誤，不一致的地方。最后可以對自己進行檢驗，拿一套陌生圖紙，是否知道是什么結構形式，這時要是不懂，就不好自己翻書來找答案了，就要嘴勤快的問師傅了，要搞懂，搞通。
畢業后到了施工現場一樣也是從頭開始學習識圖。理論的東西，到了實際應用上，會有一些改變的。
5.我想學看圖紙,工地圖紙,怎么入門,或者有啥訣竅請指點
一、需要讀熟《建筑識圖》
作 者
周堅
ISBN
9787508356945
類 別
圖書>；建筑>；建筑設計
頁 數
238
出版社
中國電力出版社
本書簡明扼要地介紹了建筑、結構、室內給排水、室內采暖和室內電氣施工圖的組成、內容和識圖方法等，其中結構部分詳細介紹了平法施工圖的內容和識讀方法。本書同時也收錄了有關規范和施工圖實例，還適當?shù)亟榻B了有關專業的基本概念和專業基礎知識。
前言
第1章 一般規定與表示方法
1.1 概述
1.2 房屋施工圖的一般規定
第2章 識讀建筑施工圖
2.1 建筑施工圖基本知識
2.2 常用建筑施工圖圖例
2.3 識讀總平面圖
2.4 識讀平面圖
2.5 識讀立面圖
2.6 識讀剖面圖
2.7 識讀外墻詳圖
2.8 識讀樓梯詳圖
2.9 識讀門窗詳圖
2.10 識讀廁所、盥洗室、浴室、衛生間和廚房等詳圖
2.11 識讀建筑詳圖和建筑標準配件圖
2.12 識讀裝飾工程施工圖
第3章 識讀結構施工圖
3.1 結構施工圖基本知識
3.2 識讀基礎圖
3.3 識讀結構平面圖
3.4 識讀無梁樓蓋板施工圖
3.5 識讀鋼筋混凝土板式樓梯整體平面表示法施工圖
3.6 識讀鋼結構施工圖
第4章 識讀室內給排水施工圖
4.1 概述
4.2 常用給排水施工圖圖例
4.3 室內給水排水施工圖的內容
4.4 室內給排水施工圖的識讀
第5章 識讀室內采暖施工圖
5.1 概述
5.2 室內采暖施工圖的內容
5.3 室內采暖施工圖的識讀
5.4 室內采暖施工圖識讀舉例
第6章 識讀室內電氣施工圖
6.1 建筑電氣施工圖基本知識
6.2 常用電氣文字和圖形符號
6.3 識讀室內電氣施工圖
參考文獻
二。結合實例來完成學習，就是找一套完整的圖紙去看。最好是正在施工的，還可以結合現場去學，一般三個月就是專家級了。
6.圖紙初學者需要哪些基礎
如果你問的是你在工地該如何學習預算，如下：1.看圖紙，必須很熟悉，對照?qǐng)D集2.熟悉施工工程，看圖紙的同時干的事情，經常上樓對照?qǐng)D紙學習3.熟悉定額，看懂總說明及每一章的說明，了解計算規則4.熟悉上機操作程序現在上機做的很多，而且速度很快，但是都是在自己會手算的基礎上的 我是學工程管理的，建議你不會識圖的話可以買一本建筑制圖，看圖很容易的幾天應該可以搞定，做造價主要是要熟悉定額和原理，然后要有點實踐經驗作為基礎，有條件可以去工地上走走，還有什么疑問的話可以加QQ444068614。
7.建筑工程圖紙學習
告訴你，建筑施工圖幾個分類，建筑施工圖，建筑結構施工圖.建筑排水施工圖，建筑電氣設備施工圖.還有消防施工圖等，你說基礎圖.一般是結構施工圖。
怎么識圖？首先你要有基本的建筑知識，對建筑工程有些了解，才能說來識圖，現在假如你有些建筑的基本知識，那么建筑施工圖就是人們把一個物體從三個角度來表示它的全部內容。（平面，立面，剖面），每張圖設計人員都會力求用各種表示方法，來表達他的設計意圖。
那么你就是怎樣了解，看出設計師的設計內容了。先說說看建筑立面圖，房屋的總高，屋面的排水坡，屋面采用什么隔熱，門，窗的高度，每層的層高，外墻裝飾是什么，排水管，排污管安裝的位置，室內與室外的高差。
你會基本識圖后，就要繼續學習建筑施工結構圖，它表示房屋骨架內的所有的內容。如鋼筋的大小，鋼筋的等級，鋼筋的間距，及鋼筋規范中的各種搭接。
錨固長度，磚砌體的厚度，砂漿標號，砼的配合比等內容，（在這不講排水，電氣，等） 再往下，你就要系統的學習建筑各方面的專業知識了，對于結構圖要問梁為什么這么大的截面？為什么采用矩形？（為什么不能用園形？方形？）為什么配這么大的鋼筋？為什么要用C25砼？對于建筑圖要問為什么要設計這么高？層高為什么是2.7--3米多，門為什么這么寬，高.樓梯踏步為什么一般采用兩級？級高為什么這么高？室內的開間.進深為什么是寬深？等.其它不說了.你真正入門了，你就什么都會知道??！ 457。
8.現在建筑零基礎 怎樣快速學會看這些圖紙
建筑施工圖是表示房屋的總體布局、建筑外形、內部布置以及細部構造、內外裝修、施工要求等內容的圖樣。
包括：總平面圖、建筑平面圖、建筑立面圖、建筑剖面圖、建筑詳圖。（一）、總平面圖 ：總平面圖是表示建筑物場地總體平面布局的圖紙。
它以平面圖的形式表明建筑區域的地形、地物、道路、擬建房屋的位置、朝向以及與周圍建筑物的關系等情形。由于圖的比例小，房屋和各種地物及建筑設施均不能按真實的水平投影畫出，而是采用各種圖例作示意性表達。
（二）建筑平面圖1、平面圖的產生：假想用一個水平剖切平面沿房屋的門窗洞口的位置把房屋切開，移去上部之后，對剖切平面以下部分所做出的水平投影圖，稱為建筑平面圖，簡稱平面圖。2、平面圖的名稱：底層平面圖 標準層平面圖 頂層平面圖 屋頂平面圖3、平面圖的圖示內容與圖示方法：圖示內容：表現房屋的平面狀況和平面布置，包括房間的分割，樓梯和走道的布置，墻柱構件的布局及軸線編號，門窗位置，平面尺寸，衛生設施的布置等。
圖示方法：1）比例 2）圖線 3）軸線編號 4）圖例 5）尺寸標注 常用圖例1、門 代號 M 如： M 1 M 2 M3 平面圖尺寸：外部尺寸和內部尺寸。1、外部尺寸：在外墻外側 標注三道尺寸。
第一道（最外一道）尺寸：房 屋外輪廓的總尺寸，即從一端的外墻邊到另一端外墻邊的總長和總寬?？捎糜谟?jì)算建筑面積和占地面積。
第二道（中間一道）尺寸：房屋定位軸線間尺寸，一般橫向軸線間的 尺寸為開間尺寸，縱向軸線間的尺寸為進深尺寸。第三道（最里一道）尺寸：分段尺寸，表示門窗洞口寬度和位置，墻 垛分段以及細部構造等。
2、內部尺寸：外墻以內的全部尺寸，主要用于注明內墻門窗洞口的位置及其寬度、墻體厚度、衛生器具、灶臺和洗滌盆等固定設備的位置及其大小。此外，還應表明樓、地面的相對標高，以及房間的名稱，門窗編號。
【注意】底層平面圖與其它層平面相比增加兩項內容：1）指北針 2）剖切符號 屋頂平面圖屋頂平面圖主要表示三個方面的內容：1、屋面的排水情況。如排水分區、天溝、屋面坡度、雨水口的位置等 。
2、突出屋面的物體。如電梯機房、水箱、檢查孔、天窗、煙筒等。
3、細部做法。如高出屋面泛水、天溝、變形縫、雨水口等。
擴展資料 建筑平面圖形成 用一個假想的水平剖切平面沿略高于窗臺的位置剖切房屋后，移去上面的部分，對剩下部分向H面做正投影，所得的水平剖面圖，稱為建筑平面圖，簡稱平面圖。 [1] 建筑平面圖作用 建筑平面圖是建筑施工圖的基本樣圖，它是假想用一水平的剖切面沿門窗洞位置將房屋剖切后，對剖切面以下部分所作的水平投影圖。
它反映出房屋的平面形狀、大小和布置；墻、柱的位置、尺寸和材料；門窗的類型和位置等。 [1] 建筑平面圖意義 建筑平面圖作為建筑設計、施工圖紙中的重要組成部分，它反映建筑物的功能需要、平面布局及其平面的構成關系，是決定建筑立面及內部結構的關鍵環節。
其主要反映建筑的平面形狀、大小、內部布局、地面、門窗的具體位置和占地面積等情況。所以說，建筑平面圖是新建建筑物的施工及施工現場布置的重要依據，也是設計及規劃給排水、強弱電、暖通設備等專業工程平面圖和繪制管線綜合圖的依據據。
參考資料 百度百科建筑平面圖。
