1.教你如何快速看懂機械圖紙(超級實用版)
讀取對象信息。
圖紙雖然每個人、每個公司都不會相同，但都遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。
確定視圖。如果是原理圖等類型的非標準圖紙，就沒有嚴格的視圖這個概念了。
標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們國家的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視圖的概念。
反映在圖紙是，視圖就是一塊東西，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。
分清主體與標注注解。確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。
由主體還原零部件的實際樣子。這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。
還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓弧（面），這些標注在手冊里面有，也比較簡單。確定零部件尺寸。
這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。內外行分界線。
到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
入行機械識圖。機械圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。

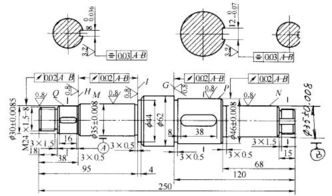

精度。機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。
因?yàn)闄C(jī)械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。
未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。粗糙度：粗糙度決定了使用要求，同時也限定了加工方法的要求。
精度：比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）。熱處理：熱處理使得加工可行，性能達到了使用要求。
表面處理：表面處理一般會在技術要求里面提出。
2.新手如何看好機械圖紙
首先要說的是，看懂機械圖紙并不難！關鍵是你必須掌握三視圖之間的相互關系。
你是業務科的職員，須要讀懂機械圖紙，但對讀圖的要求不會有對技術人員的要求那么高，一般來講，你只須從圖紙上讀懂零件的基本形狀、大小、材料以及表面狀況等與你業務相關的基本信息就行，不必對零件的每個細節都讀懂、讀透。這樣，你就可以省去很多不必掌握的制圖知識，輕松搞定業務必備知識。
三視圖其實很簡單，將零件的某個面作為正面，從正前面看得到的平面視圖叫主視圖；想象零件放置的位置不動，而你向左轉過90°，從零件的正左方看零件，得到的平面視圖叫左視圖；同樣從正上方向下俯看得到的平面視圖叫俯視圖。每個視圖（正、左、俯）只反映這個方向上看到的、高度被壓縮到一個平面的零件形狀，好比你在地理課中學到的等高圖。
再打個比方，就象一架照相機從你的頭頂向下拍，得到的圖象只能反映你的頭頂和肩膀的形狀，而絕對不能反映出你的身高一樣。要想知道零件在這一視向中的高（深）度，就只能從其他視向的視圖中清楚地看出。
3.機械制圖怎么看才明白
讀取對象信息。
圖紙雖然每個人、每個公司都不會相同，但都遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。
確定視圖。如果是原理圖等類型的非標準圖紙，就沒有嚴格的視圖這個概念了。
標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們國家的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視圖的概念。
反映在圖紙是，視圖就是一塊東西，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。
分清主體與標注注解。確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。
由主體還原零部件的實際樣子。這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。
還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓?。妫@些標注在手冊里面有，也比較簡單。確定零部件尺寸。
這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。內外行分界線。
到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
入行機械識圖。機械圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。
精度。機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。
因?yàn)闄C(jī)械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。
未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。粗糙度：粗糙度決定了使用要求，同時也限定了加工方法的要求。
精度：比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）。熱處理：熱處理使得加工可行，性能達到了使用要求。
表面處理：表面處理一般會在技術要求里面提出。
4.怎樣快速看懂機械制圖,本人剛剛從事機械行業,需要基本圖紙知
根據個總結的經驗：
1、去加工車間，找一些相對簡單的有對應圖紙的零配件實物，多觀察，心中多問幾個為什么，明白并理解實物與圖紙的對應關系，讓后試著從另外的角度畫圖，畫好后請教老師付（不好意思的話，可找要好的同事）看看，如能看明白則OK。如不明白，一定要弄清楚“不明白”在什么地方，怎樣才能看明白。原則上，一個物體從任何方向都可制圖，只是物體的面與觀察者處于平行或垂直關系更明了一些。
2、找一些基礎的機械制圖課本（最好的地方就是大學校園，那里有很多學生出售用過的課本，價格較低），對照課本從點、線、面、投影、三視圖等開始學習觀察。只要用心學，機械制圖也不是很難。
以上希望對你有幫助，祝你進步！
