圖紙看什么(圖紙初學者需要哪些基礎)

1.圖紙初學者需要哪些基礎

如果你問的是你在工地該如何學習預算，如下：

1.看圖紙，必須很熟悉，對照圖集

2.熟悉施工工程，看圖紙的同時干的事情，經常上樓對照圖紙學習

3.熟悉定額，看懂總說明及每一章的說明，了解計算規則

4.熟悉上機操作程序

現在上機做的很多，而且速度很快，但是都是在自己會手算的基礎上的

我是學工程管理的，建議你不會識圖的話可以買一本建筑制圖，看圖很容易的幾天應該可以搞定，做造價主要是要熟悉定額和原理，然后要有點實踐經驗作為基礎，有條件可以去工地上走走，還有什么疑問的話可以加QQ444068614

2.要看懂建筑施工圖紙需要掌握哪些知識呢

必看的知識點

1，制圖的基本知識與技能

2，正投影原理

3，建筑形體的表達方法

4，軸測投影

5，透視圖

6，正投影中的陰影

7，建筑施工圖

8，結構施工圖

9，施工圖的翻樣

10，設備施工圖

11,AutoCAD繪圖基礎

準備三套典型的，復雜點的全套圖紙，一套磚混結構的，一套全框架結構的，一套框剪結構的。

要讀文章，就要學會認識字，學會識圖就要學會識別圖紙上的各種符號構件，幾天時間全部熟悉三套圖紙的組成，各部分的名稱代號，所在的位置，各個構件等圖紙要素。就是說要認識圖紙的“字”，可以通過問人，翻書?？梢詤⒖冀ㄖ茍D標準，及04G101圖集。

接下來，就是要學習怎么讀議論文和記敘文等文章了。相對于上面步驟，就更進一步深入了，就要明白結構形式了，看圖紙來比較三種結構形式的特點，找出三套結構的各自特點，這時候讀圖紙就不可以片面的看了，圖紙之間要相互比較對照的看，聯系的看，建筑施工圖，結構施工圖也要相互對著看，不可孤立，也許你還能發現圖紙之間的錯誤，不一致的地方。最后可以對自己進行檢驗，拿一套陌生圖紙，是否知道是什么結構形式，這時要是不懂，就不好自己翻書來找答案了，就要嘴勤快的問師傅了，要搞懂，搞通。

畢業后到了施工現場一樣也是從頭開始學習識圖。理論的東西，到了實際應用上，會有一些改變的。

3.圖紙初學者需要哪些基礎

如果你問的是你在工地該如何學習預算，如下：1.看圖紙，必須很熟悉，對照圖集2.熟悉施工工程，看圖紙的同時干的事情，經常上樓對照圖紙學習3.熟悉定額，看懂總說明及每一章的說明，了解計算規則4.熟悉上機操作程序現在上機做的很多，而且速度很快，但是都是在自己會手算的基礎上的 我是學工程管理的，建議你不會識圖的話可以買一本建筑制圖，看圖很容易的幾天應該可以搞定，做造價主要是要熟悉定額和原理，然后要有點實踐經驗作為基礎，有條件可以去工地上走走，還有什么疑問的話可以加QQ444068614。

4.在工地上看圖紙的基本知識和要點有哪些?

一、熟悉擬建工程的功能 圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。

最后識讀建筑說明，熟悉工程裝修情況。二、熟悉、審查工程平面尺寸 建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。

檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。

熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。

三、熟悉、審查工程立面尺寸 建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。

正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。

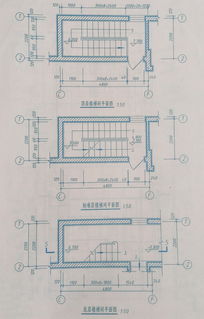

這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。 熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。

四、檢查施工圖中容易出錯的地方有無出錯 熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下： 1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。 2、檢查磚墻下有梁否。

3、結構平面中的梁，在梁表中是否全標出了配筋情況。 4、檢查主梁的高度有無低于次梁高度的情況。

5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。 6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。

7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。 8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。

9、檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。 10、當設計要求與施工驗收規范有無不同。

如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。

11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。 12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。

五、審查原施工圖有無可改進的地方 主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。 1、從有利于工程施工的角度提出改進施工圖意見 ①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗砼困難，可向設計人員建議：負筋能連通的盡量連通。

②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗砼，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗砼。 ③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：砼施工縫如何留置。

④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請設計處理。 2、從有利于建筑工程質量方面，提出修改施工圖意見。

①當設計天花抹灰與墻面抹灰相同為1:1:6混合砂漿時，可建議將天花抹灰改為1:1:4混合砂漿，以增加粘結力。 ② 當施工圖上對電梯。

5.學看圖紙有什么學問

步驟/方法1、確定圖紙的種類。

機械類圖紙有很多種類，分裝配圖、簡圖、原理圖、零件圖等，首先要確定你拿到的是一張什么圖紙，你才知道圖紙表達的是什么對象，表達了那些方面，表達到什么程度。2、讀取對象信息。

圖紙雖然每個人、每個公司都不會相同，但都遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。

確定視圖。如果是原理圖等類型的非“標準”圖紙，就沒有嚴格的視圖這個概念了。

標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們國家的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視圖的概念。

反映在圖紙是，視圖就是一塊“東西”，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。

分清主體與標注注解。確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。

由主體還原零部件的實際樣子。這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。

還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓弧（面），這些標注在手冊里面有，也比較簡單。確定零部件尺寸。

這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。內外行分界線。

到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。

入行機械識圖。機械圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。

精度。機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。

因為機械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。

未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。工藝。

工藝簡單的說就是如何制造（組裝）這個零部件的方法，機械圖紙雖然沒有工藝（過程）的直接信息表達，但是它卻包含了基本的工藝。一個零部件設計出來，加工不出來是沒有任何意義的，如何加工是設計者考慮過的事情，在圖紙里面也會有表達。

粗糙度：粗糙度決定了使用要求，同時也限定了加工方法的要求。精度：比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）。

熱處理：熱處理使得加工可行，性能達到了使用要求。表面處理：表面處理一般會在技術要求里面提出。

總之，圖紙表達的的信息，必須讀出其工藝信息，這也是機械圖紙的關鍵作用，當然，實際中會有工藝編寫人員根據公司實際加工能力編寫詳細的工藝（文件），看得懂機械圖紙的人，還原出實際零部件樣子之后要能很清楚這東西怎么加工出來。細節。

簡單的說，圖紙大多數都是天圓地方的（大多不是圓、圓弧就是直角），然而，實際加工中，由于刀具等原因的限定，直角處往往都帶有刀尖、折彎的圓弧，一些圓弧也不是實際的圓弧，對于各種加工方法加工的實際效果要有大概的了解，對圖紙表達的“理想”樣子和“實際”樣子的差別要有概念，當然，這些差別在設計的時候就考慮過的，并不會因為差別影響其功能。檢驗。

各種量具的使用，檢測的方法和項目，都要有個大概的理解，由于機械零部件都具有特殊性，要么精度很高，普通的鋼卷尺直尺不能作為檢驗量具，要么就很大（很?。?，也超過的傳統的內外徑量表、游標卡尺的。

6.怎樣看圖紙的基本知識,怎樣看圖紙的基本知識知識

以上是個綱要。假如連軸線、縱向筋、橫向筋、輪廓線.、柱表知道各構件的截面尺寸及配筋；配以標準圖集；墻、柱、表；結構總說明；局部大樣等組成。按照平法標準圖集（例如11G101系列）規定的名稱、代號說說看結構施工圖吧。

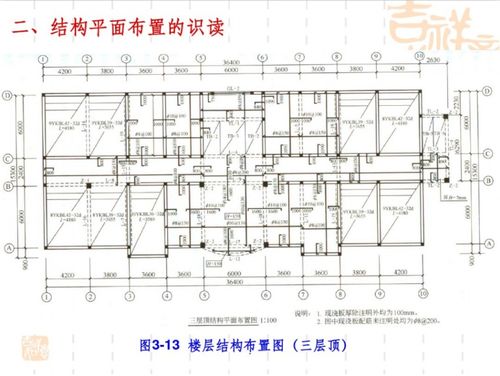

建筑結構識圖 它不是單獨一門學科；各個構件之間的關系。今天的結構圖主要是平面結構布置，平面圖上梁；材料等級找結構總說明；節點構造看大樣及標準圖集、標注方法去讀懂平面結構布置圖上各個構件所在位置（平面位及標高）、板的配筋，你就收獲了一半；其次找墻，弄懂它必須要具有一定的工程圖形基本知識

7.建筑中圖紙應該怎樣看

1、要具備一些建筑識圖（制圖）知識（比如：（1）軸線、軸號、標高、建筑尺寸的標注知識等（2）一套建筑圖包括的哪些內容（比如，總平面布置圖，平、立、剖圖，大樣圖以及總說明、分部說明等，這樣你才能知道其表現的什么內容）；2、如何才算看懂圖呢：就是看了圖紙后，1）其擺在什么地方及朝向，2）幾何形狀及其大小，3）、什么材料做成的，4）應遵守什么標準做及達到什么質量要求。

3.圖紙審核前，必須按步驟進行，首先先看好設計說明，對圖紙有個大概了解，其次將建筑圖及結構圖對應來看，注意其軸線，標高。結構需要認真剖析，如果你對圖紙認知不太清楚，你還得將圖集拿來看看。這些都是設計依據

8.建筑圖紙中主要看看什么

拿到圖紙，先找到方向標，分清東南西北。

然后在施工地點將圖紙與實地結合，找到圖中所給的軸線（一般小圖有6個軸：A到F；大圖有15個左右，也是從A起）。每個軸后有一個數據，代表軸線特征（一般基礎圖紙首頁都有介紹）。

沿著軸線，圖上一般都是地梁及柱子的下放位置，施工時需按圖畫線、放線。干基礎時有時要操鋼，這時表中會有表格，其中介紹了每種鋼筋的型號，這個很重要。

當框架干完后，就要砌墻，這是墻線、窗線與基礎圖紙相似。 總結一句話：數據，方向，軸線。

很重要。
