1.怎么快速看懂門窗安裝圖紙
建筑施工圖紙包括圖紙目錄、總平面圖、平面圖、立面圖、剖面圖、設計及施工說明、做法表、節點詳圖、樓梯大樣圖。
2.總平面布置圖
如下圖所示，在e建筑中打開了一張平面布置圖，之所以用e建筑是因為它支持最新版本的AutoCAD、浩辰、天正、中望等格式的CAD圖紙和BIM模型，避免因版本和格式問題影響圖紙的快速查看。
平面布置圖是按一般規定比例繪制的，表示建筑物，構筑物的方位、間距以及道路網、綠化、豎向布置和基地臨界情況等。
3.設計及施工說明
注明該工程的基本概況、設計依據、施工依據、參照標準、選用材料品種規格、施工做法、施工注意事項等。本部分在看圖過程中，一定要細看。特別是選材和做法部分，一定要切實搞清楚。
4.建筑構造、裝修做法表
明確各部位的具體做法如：防水、地面、墻面、屋面等；外墻裝飾做法；室內公共部分做法等。
5.節點詳圖
各類細部構造做法如：陽臺邊梁、腰線、欄桿大樣，空調板大樣、防水節點，局部造型、二次結構等。明確了構件的具體做法和尺寸、配筋情況。
6.平面圖
直觀表示建筑物的樓層平面布局、尺寸、建筑面積、各房間功能分區、文字索引標注、門窗位置、樓層標高（局部升降板）等。
識圖中要對樓層的變化及結構的變化做到心中有數，特別是建筑圈本次識圖所講的洋房類住宅，由于是退臺式的結構，每一層都在變化。不能像高層住宅那樣，看一層就知道所有樓層布局是怎樣的了。

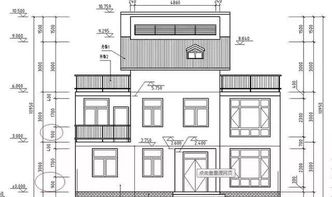

7.立面圖
直觀的外立面效果圖，標高尺寸：層高、窗臺高、窗高等；局部大樣索引標注；外墻做法標注；門窗選材標注等。
看完立面圖就該有一個立體的印象了，最起碼要知道外墻每一層的不同之處要知道，層與層的變化。
2.怎樣看窗戶和門窗圖紙?
我們建筑施工圖中對門窗尺寸有這兩條說明： 1）圖紙門窗表中所有門窗尺寸均為（預留）洞口尺寸，細部尺寸根據廠家制作要求確定。
具體構造由選定的廠家按照有關技術規范、規定加工制作，加工前必須現場核實尺寸（考慮施工洞口尺寸可能與設計值有些差誤）。 2）安裝門窗時洞口與窗框之間所留的縫隙尺寸。
一般情況下，當飾面為涂料時，上下及兩邊各留15~20mm，飾面為面磚時20~25mm，當飾面為石材等時，縫隙寬尚應酌情增加，以飾面層厚度能蓋過縫隙5~10mm左右為度。 假設圖紙門窗表中一窗戶尺寸為3*2，現場施工中應預留尺寸就是3*2，抹灰層是裝上窗之后再加上去的。
門窗裝飾材料多數是木質門窗。
3.建筑圖紙中窗戶的表示方法
窗的代號是C表示。在代號后面寫上編號，同一編號表示同一類型的門窗。
常用符號集
@表示鋼筋間距
Φ表示鋼筋型號，CAD快捷鍵一覽
創建三維陣列 3A
創建三維面 3F
在三維空間創建由直線段組成的多段線 3P
在二維和三維空間中將某對象與其他對象對齊 AL
加載 AutoLISP、ADS 和 ARX 應用程序 AP
創建圓弧 A
擴展資料
作用
窗戶不只是用來看一看外面風光的，在很大程度上，決定了生活的質量，但有時，許多問題根本不會注意得到。
家是的棲息之所，是自己營造的一個相對獨立的小環境，擋風避雨，遮陽隔音，保護自己不受到任何來自外界的因素侵?jǐn)_。說是相對的獨立，是因為不可能完全脫離外界的環境而獨自生活，需要室內室外能有一個合理的交流與互換。
在這個小環境中，需要有合適的溫度、濕度、空氣和光線，還要有適合自己的聲音環境。需要窗戶能透進光線吧，那么隨著陽光而來的就會是多余的熱量。需要窗戶能通風吧，那么隨著流通的空氣而來的，也許就是灰塵和蚊蟲。
