水力發電廠(水電站知識必備)

1.水電站知識必備

軸流式水輪機

適用于較低水頭的電站。在相同水頭下，其比轉數較混流式水輪機為高。軸流定槳式水輪機的葉片固定在轉輪體上，葉片安放角不能在運行中改變，效率曲線較陡，適用于負荷變化小或可以用調整機組運行臺數來適應負荷變化的電站。

混流式水輪機

是世界上使用最廣泛的一種水輪機，由美國工程師弗朗西斯于1849年發明，故又稱弗朗西斯水輪機。與軸流轉槳式相比，其結構較簡單，最高效率也比軸流式的高，但在水頭和負荷變化大時，平均效率比軸流轉槳式的低，這類水輪機的最高效率有的已超過95%。混流式水輪機適用的水頭范圍很寬，為5~700米，但采用最多的是40~300米。

1。 水輪機有哪些工作參數？

水輪機的基本工作參數有水頭、流量、轉速、出力和效率。

水輪機水頭是指水輪機進口斷面與其出口斷面的單位重量水流能量的差值，用H表示，單位為m。

水輪機流量是指單位時間內通過水輪機過水?dāng)嗝娴乃黧w積。

水輪機轉速是指水輪機主軸每分鐘旋轉的次數。

水輪機出力是指水輪機軸端輸出的功率。

水輪機效率是指水輪機出力與水流出力之比。

2 。水輪機有哪幾種類型？

水輪機可分為反擊式和沖擊式兩大類。

反擊式水輪機包括混流式水輪機（HL）、軸流定槳式水輪機（ZD）、軸流轉槳式水輪機（ZZ）、斜流式水輪機（XL）、貫流定獎式本輪機（GD）和貫流轉槳式水輪機（GZ）六種型式。

沖擊式水輪機包括水斗式（切擊式）水輪機（CJ）、斜擊式水輪機（XJ）和雙擊式水輪機（SJ）三種形式。

3 ?；炝魇剿啓C(jī)的特點及適用范圍？

混流式水輪機又稱法蘭斯式水輪機，水流由徑向進入轉輪，大體沿軸向流出?；炝魇剿啓C(jī)應用水頭范圍較大，結構簡單，運行可靠，效率高。是現代應用最廣泛的水輪機之一。水頭適用范圍50~700m。

4 。軸流式水輪機的特點及適用范圍？

軸流式水輪機，轉輪區域內水流沿軸向流動，水流在導葉與轉輪間由徑向轉為軸向。

定槳式結構簡單，但它在偏離設計工況時效率會急劇下降，適用于功率不大及水頭變化幅度較小的電站，一般水頭范圍3~50m。轉槳式結構較復雜，它通過槳葉的轉動與導葉的轉動相互配合，實現導葉與槳葉的雙重調節，擴大了高效區的出力范圍，有較好的運行穩定性。目前，應用水頭范圍從幾米直到50~70m。

5 。斜流式水輪機的特點及適用范圍？

斜流式水輪機，水流對于主軸是斜向流動的，它是50年代發展起來的一種機型，與軸流轉槳式水輪機相似，葉片可以轉動從而實現雙重調節，有較寬的高效率區。適用水頭范圍40~700m。這種水輪機常被用來作可逆式水力機械，在抽水蓄能電站中較為多見。

6 。水斗式水輪機的特點及適用范圍？

水斗式水輪機又稱培爾頓（ Petion）水輪機，它靠從噴嘴出來的射流沿轉輪圓周切線方向沖擊轉輪斗葉而做功。水斗式水輪機應用水頭較高，小型水斗式用于水頭40~250m，大型水斗式用在水頭400~4500m。

7 。斜擊式水輪機的特點及適用范圍？

斜擊式水輪機，噴嘴出來的射流，在進口與轉能平面成一角（通常為22.5度）。這種水輪機用在中小型水電站中，水頭適用范圍在400m以下。

8 。如何讀懂得水輪機的牌號？

根據我國JBB84-74"水輪機型號編制規則"規定，水輪機牌號由三部分組成，每一部分之間用"-"分開。第一部分的符號是該水輪機型式的漢語拼音的第一個字母，阿拉伯?dāng)?shù)字表示該水輪機的特征比轉速。第二部分由兩個漢語拼音字母組成，前一個表示水輪機主軸的布置型式，后一個表示引水室特征。第三部分是以厘米為單位的轉輪標稱直徑。

9 。各種類型水輪機的標稱直徑是如何規定的？

混流式水輪機標稱直徑是轉輪葉片進口邊上的最大直徑，即轉輪下環與葉片進口邊交點處直徑。

軸流式和斜流式水輪機標稱直徑是轉輪葉片軸線與轉輪室相交處的轉輪室內徑。 水斗式水輪機標稱直徑是轉輪與射流中正線相切的節圓直徑。

2.水力發電站原理

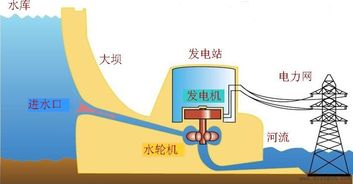

水力發電就是利用水力（具有水頭）推動水力機械（水輪機）轉動，將水能轉變?yōu)闄C(jī)械能，如果在水輪機上接上另一種機械（發電機）隨著水輪機轉動便可發出電來，這時機械能又轉變?yōu)殡娔?。水力發電在某種意義上講是水的勢能變成機械能，又變成電能的轉換過程。

將水能轉換為電能的綜合工程設施。又稱水電廠。它包括為利用水能生產電能而興建的一系列水電站建筑物及裝設的各種水電站設備。利用這些建筑物集中天然水流的落差形成水頭，匯集、調節天然水流的流量，并將它輸向水輪機，經水輪機與發電機的聯合運轉，將集中的水能轉換為電能，再經變壓器、開關站和輸電線路等將電能輸入電網。有些水電站除發電所需的建筑物外，還常有為防洪、灌溉、航運、過木、過魚等綜合利用目的服務的其他建筑物。這些建筑物的綜合體稱水電站樞紐或水利樞紐。

水電站有各種不同的分類方法。按照水電站利用水源的性質，可分為三類。①常規水電站：利用天然河流、湖泊等水源發電；②抽水蓄能電站：利用電網中負荷低谷時多余的電力，將低處下水庫的水抽到高處上水庫存蓄，待電網負荷高峰時放水發電，尾水至下水庫，從而滿足電網調峰等電力負荷的需要；③潮汐電站：利用海潮漲落所形成的潮汐能發電。

按照水電站對天然水流的利用方式和調節能力，可以分為兩類。①?gòu)搅魇剿娬荆簺](méi)有水庫或水庫庫容很小，對天然水量無調節能力或調節能力很小的水電站；②蓄水式水電站：設有一定庫容的水庫，對天然水流具有不同調節能力的水電站。

在水電站工程建設中，還常采用以下分類方法。①按水電站的開發方式，即按集中水頭的手段和水電站的工程布置，可分為壩式水電站、引水式水電站和壩-引水混合式水電站三種基本類型。這是工程建設中最通用的分類方法。②按水電站利用水頭的大小，可分為高水頭、中水頭和低水頭水電站。世界上對水頭的具體劃分沒有統一的規定。有的國家將水頭低于 15m作為低水頭水電站，15~70m為中水頭水電站，71~250m為高水頭水電站，水頭大于250m時為特高水頭水電站。中國通常稱水頭大于70m為高水頭水電站，低于30m為低水頭水電站，30~70m為中水頭水電站。這一分類標準與水電站主要建筑物的等級劃分和水輪發電機組的分類適用范圍，均較適應。③按水電站裝機容量的大小，可分為大型、中型和小型水電站。各國一般把裝機容量5000kW以下的水電站定為小水電站，5000~10萬kW為中型水電站，10萬~100萬kW為大型水電站，超過100萬kW的為巨型水電站。中國規定將水電站分為五等，其中：裝機容量大于75萬kW為一等〔大（1）型水電站〕，75萬~25萬kW為二等〔大（2）型水電站〕，25萬~2.5萬kW為三等〔中型水電站〕，2.5萬~0.05萬kw為四等〔小（1）型水電站〕，小于0.05萬kW為五等〔?。?）型水電站〕；但統計上常將1.2萬kW以下作為小水電站。

3.水力發電原理

以具有位能或動能的水沖水輪機，水輪機即開始轉動，若我們將發電機連接到水輪機，則發電機即可開始發電。如果我們將水位提高來沖水輪機，可發現水輪機轉速增加。因此可知水位差愈大則水輪機所得動能愈大，可轉換之電能愈高。這就是水力發電的基本原理。

能量轉化過程是：上游水的重力勢能轉化為水流的動能，水流通過水輪機時將動能傳遞給汽輪機，水輪機帶動發電機轉動將動能轉化為電能。因此是機械能轉化為電能的過程。

由于水電站自然條件的不同，水輪發電機組的容量和轉速的變化范圍很大。通常小型水輪發電機和沖擊式水輪機驅動的高速水輪發電機多采用臥式結構，而大、中型代速發電機多采用立式結構（見圖）。由于水電站多數處在遠離城市的地方，通常需要經過較長輸電線路向負載供電，因此，電力系統對水輪發電機的運行穩定性提出了較高的要求：電機參數需要仔細選擇；對轉子的轉動慣量要求較大。所以，水輪發電機的外型與汽輪發電機不同，它的轉子直徑大而長度短。水輪發電機組起動、并網所需時間較短，運行調度靈活，它除了一般發電以外，特別適宜于作為調峰機組和事故備用機組。水輪發電機組的最大容量已達70萬千瓦。

至于發電機的原理，高中物理講的很清楚，其工作原理都基于電磁感應定律和電磁力定律。因此，其構造的一般原則是：用適當?shù)膶?dǎo)磁和導電材料構成互相進行電磁感應的磁路和電路，以產生電磁功率，達到能量轉換的目的。

4.水力發電廠安全管理評價中基礎資料包括哪些內容

基礎資料：（1） 生產設備和系統管轄范圍是否劃分明確，無管理空 白點，有正式書面依據。

（2） 運行班組是否建立以下有關安全生產的記錄簿：運 行日志、設備缺陷記錄、檢查工作票登記、設備異動記錄、臨時接地線使用登記（電氣運行）、不安全情況記錄、安全 活動記錄、生產培訓考核記錄、事故預想記錄、設備定期輪換試驗記錄、系統圖冊。記錄內容是否完整、準確、及時， 圖冊是否符合設備系統的實際情況。

（3） 檢修班組是否建立以下有關安全生產的記錄簿：設 備缺陷記錄、設備臺帳、設備系統圖、主要設備裝配圖、檢修技術記錄、不安全情況記錄、安全日活動記錄、生產培訓 考核記錄、保護和自動裝置定期試驗記錄。（4） 廠主管生產的領導是否每年重新審定一次電氣和熱 機工作票簽發人名單，車間是否每年重新審定工作負責人和工作許可人名單，并及時調整。

上述人員名單（包括調整人 員名單）是否書面公布，印發各有關單位。

5.水力發電的基本原理是什么

力發電的基本原理是，利用流水的動能來帶動渦輪機葉片旋轉。

通常，要在河流 中間建一個大型水壩來利用這種能源。有一項新發明就是通過小范圍運用水電，來為便 攜式裝備供電的。

來自加拿大安大略省的發明家羅伯特?卡瑪瑞其卡萌發了在鞋底安裝小型水電發 動機的想法。他認為這些微型渦輪機可以為任何便攜裝置提供足夠的電能。

當使用者行走時，裝在鞋跟液囊中的可導電液體產生壓力.促使液體流經導管，進 入水電發生模塊。使用者繼續行走，鞋跟抬起，液囊受到向下的壓力。

液體的流動帶動 轉子和轉軸旋轉，產生電能。

6.水電站發電的基本流程

水發電就是水利發電.水利發電就是用水的落差產生的能量來發電.水利發電首先是建一個大的水庫.將水能存起來.然后在下部安裝水輪機帶動發電機來發電的.現在我國的發電站主要是水利電站和火力發電站. 水力發電廠按水庫調節性能又可分為： ①、徑流式水電廠：無水庫，基本上來多少水發多少電的水電廠； ②、日調節式水電廠：水庫很小，水庫的調節周期為一晝夜，將一晝夜天然徑流通過水庫調節發電的水電廠； ③、年調節式水電廠：對一年內各月的天然徑流進行優化分配、調節，將豐水期多余的水量存入水庫，保證枯水期放水發電的水電廠； ④、多年調節式水電廠：將不均勻的多年天然來水量進行優化分配、調節，多年調節的水庫容量較大，將豐水年的多余水量存入水庫，補充枯水年份的水量不足，以保證電廠的可調出力。

水力發電廠是把水的勢能和動能轉變成電能。根據水力樞紐布置不同，主要可分為堤壩式、引水式、抽水蓄能水電廠等。

1、堤壩式水電廠：在河床上游修建攔河壩，將水積蓄起來，抬高上游水位，形成發電水頭的方式稱為堤壩式，堤壩式水電廠又可分為壩后式、河床式及混合式水電廠等。 ① 壩后式水電廠，這種水電廠的廠房建筑在壩的后面，全部水頭由壩體承受，水庫的水由壓力水管引入廠房，轉動水輪發電機組發電。

壩后式水電廠適合于高、中水頭的情況。 ② 河床式水電廠，這種水電廠的廠房和擋水壩聯成一體，廠房也起擋水作用，因修建在河床中，故名河床式。

河床式水電廠水頭一般在20~30 M以下。 ③混合式水電廠，引水與大壩混合使用獲得落差發電； 2、引水式水電廠：水電廠建筑在山區水流湍急的河道上或河床坡度較陡的地方，由引水渠道造成水頭，一般不需修壩或只修低堰。

3、抽水蓄能水電廠，具有上池（上部蓄水庫）和下池（下部蓄水庫），在低谷負荷時水輪發電機組可變?yōu)樗霉r運行，將下池水抽到上池儲蓄起來，在高峰負荷時水輪發電機組可變?yōu)榘l(fā)電工況運行，利用上池的蓄水發電。

7.發電廠基礎知識有哪些

發電廠，與其他制造業的設施一樣，將原材料轉化為產品，而且通常都會產生一些廢品。對于電力制造者來說，主要的產品就是電。所謂的廢品，就是被排放到空氣中的煙灰和揮發性物質、水和土壤中，這取決于所使用的燃料。

電力是一種非常規的產品，它是看不見而且危險的產品。對于電力工業來說，一個困難就在于電力一般無法儲存。它必須按需生產。

在發電廠中，燃料被轉換為熱能，然后成為機械能，最終變?yōu)殡娔?。燃料燃燒產生熱水并產生蒸汽，進而推動馬達或渦輪機——這些機械帶動發電機。圖
