機器視覺系統(機器視覺系統的簡介)

1.機器視覺系統的簡介

視覺系統就是用機器代替人眼來做測量和判斷。視覺系統是指通過機器視覺產品（即圖像攝取裝置，分 CMOS 和CCD 兩種）將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。是用于生產、裝配或包裝的有價值的機制。它在檢測缺陷和防止缺陷產品被配送到消費者的功能方面具有不可估量的價值。

機器視覺系統的特點是提高生產的柔性和自動化程度。在一些不適合于人工作業的危險工作環境或人工視覺難以滿足要求的場合，常用機器視覺來替代人工視覺；同時在大批量工業生產過程中，用人工視覺檢查產品質量效率低且精度不高，用機器視覺檢測方法可以大大提高生產效率和生產的自動化程度。而且機器視覺易于實現信息集成，是實現計算機集成制造的基礎技術?？梢栽谧羁斓纳a(chǎn)線上對產品進行測量、引導、檢測、和識別，并能保質保量的完成生產任務。

2.機器視覺系統的組成及各部分功能

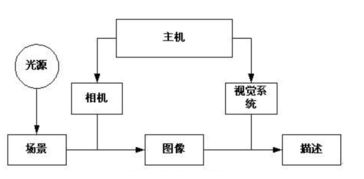

機器視覺系統一般是由：機器視覺光源，光學鏡頭，工業相機，傳感器，圖像分析處理軟件，通訊接口等組成的。

1、光源：在目前的機器視覺應用系統中，好的光源與照明方案往往是整個系統成敗的關鍵，光源與照明方案的配合應盡可能地突出物體特征量，在物體需要檢測的部分與那些不重要部份之間應盡可能地產生明顯的區別。其中 LED 光源憑借其諸多的優點在現代機器視覺系統中得到越來越多的應用

2、光學鏡頭：光學鏡頭相當于人眼的晶狀體，在機器視覺系統中非常重要。鏡頭的主要性能指標有焦距、光闌系數、倍率、接口等。

3、相機：相機是機器視覺系統獲取原始信息的最主要部分，目前主要使用的CMOS相機和CCD相機。目前 CCD 攝像機以其小巧、可靠、清晰度高等特點在商用與工業領域都得到了廣泛地使用。

4、圖像采集卡：在基于 PC 機的機器視覺系統中，圖像采集卡是控制攝像機拍照，完成圖像采集與數字化，協調整個系統的重要設備。

5、視覺傳感器：基于 PC 機的機器視覺系統結構沒有模塊化，安裝不方便，可移植性差，特別是與工業廣泛使用的PLC 接口比較麻煩。從軟件和硬件開發兩個方面來考慮，都需要一種更適合工業需求的機器視覺組件。目前國外已經開發出了一種叫做視覺傳感器的模塊化部件。這種視覺傳感器集成了光源、攝像頭、圖像處理器、標準的控制與通訊接口，自成為一個智能圖像采集與處理單元，內部程序存儲器可存儲圖像處理算法，并能使用 PC 機，利用專用組態軟件編制各種算法下載到視覺傳感器的程序存儲器中。視覺傳感器將 PC 的靈活性，PLC 的可靠性、分布式網絡技術結合在一起。用這樣的視覺傳感器和PLC 可以更容易地構成機器視覺系統。

詳情請參考普密斯光學

3.機器視覺系統的介紹

機器視覺系統就是利用機器代替人眼來作各種測量和判斷。它是計算機學科的一個重要分支，它綜合了光學、機械、電子、計算機軟硬件等方面的技術，涉及到計算機、圖像處理、模式識別、人工智能、信號處理、光機電一體化等多個領域。圖像處理和模式識別等技術的快速發展，也大大地推動了機器視覺的發展。

4.什么是機器視覺系統

機器視覺系統一般包括光源、鏡頭、CCD照相機、圖像處理單元（或圖像采集卡）、圖像處理軟件、監視器、通訊/輸入輸出單元等。

光源：與視覺傳感器的照明因素一樣，它是影響機器視覺系統輸入的重要因素，它直接影響輸入數據的質量和應用效果。針對每個特定的應用實例，要選擇相應的照明裝置，以達到最佳效果。其光源可分為可見光和不可見光。常用的幾種可見光源是白幟燈、日光燈、水銀燈和鈉光燈。另一方面，環境光有可能影響圖像的質量，所以可采用基于PC的方案主要針對電子生產測試設備，其優點是高性能、高靈活度和高性價比，十分適合于高難度、高分辨率和高速的機器視覺應用。 所以可采用加防護屏的方法來減少環境光的影響。照明系統按其照射方法可分為：背向照明、前向照明、結構光和頻閃光照明等。其中，背向照明是被測物放在光源和攝像機之間，它的優點是能獲得高對比度的圖像。前向照明是光源和攝像機位于被測物的同側，這種方式便于安裝。結構光照明是將光柵或線光源等投射到被測物上，根據它們產生的畸變，解調出被測物的三維信息。頻閃光照明是將高頻率的光脈沖照射到物體上，攝像機拍攝要求與光源同步.

鏡頭：鏡頭選擇應注意焦距，目標高度，影像高度，放大倍數，影像至目標的距離，中心點 / 節點與畸變.

相機：按照不同標準可分為標準分辨率數字相機和模擬相機等。要根據不同的實際應用場合選不同的相機和高分辨率相機：線掃描CCD和面陣CCD；單色相機和彩色相機。

圖象采集卡：圖像采集卡只是完整的機器視覺系統的一個部件，但是它扮演一個非常重要的角色。圖像采集卡直接決定了攝像頭的接口：黑白、彩色、模擬、數字等。比較典型的是PCI或AGP兼容的捕獲卡，可以將圖像迅速地傳送到計算機存儲器進行處理。有些采集卡有內置的多路開關。例如，可以連接8個不同的攝像機，然后告訴采集卡采用那一個相機抓拍到的信息。有些采集卡有內置的數字輸入以觸發采集卡進行捕捉，當采集卡抓拍圖像時數字輸出口就觸發閘門。

視覺處理器：視覺處理器集采集卡與處理器于一體。以往計算機速度較慢時，采用視覺處理器加快視覺處理任務?，F(xiàn)在由于采集卡可以快速傳輸圖象到存儲器，而且計算機也快多了，所以現在視覺處理器用的較少了。

工作過程：視覺系統的輸出并非圖像視頻信號，而是經過運算處理之后的檢測結果（如尺寸數據）。通常，機器視覺測試就是用機器代替肉眼來做測量和判斷.首先采用CCD照相機將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號。圖像系統對這些信號進行各種運算來抽取目標的特征，如：面積、長度、數量、位置等。最后，根據預設的容許度和其他條件輸出結果，如：尺寸、角度、偏移量、個數、合格/不合格、有/無等。

5.如何學習機器視覺

這個感覺是從論壇上大家所問的問題得出來的。因?yàn)椤Ｔ谡搲锌吹讲簧倥笥阉鶈?wèn)的問題，是相當可笑的。說可笑并非指所提問題過于簡單幼稚，而是所問的問題一看就是從書本上抄來的，而不是在實際情況下所遇到的。換句話說，論壇中的朋友大多只是在紙上談兵，極少有人真正自已動手開發視覺系統。這樣說是因?yàn)樽约焊汩_(kāi)發的人絕對問不出某些奇怪問題來的。往深了說一點，好象國內的朋友們只喜歡啃書本，并不愿意（也可能是懶得）動手。

一句話，國外機器視覺發展到今天，已經可以清清楚楚分為三個部分： 1，底層開發部分。 2，二次開發部分。

3，最終使用部分。于是在國外，從事這一行業的人現在也就可以簡單而清楚地分成三種人： 1，底層開發的人（從事底層開發工作的人）。

2，二次開發的人（從事二次開工作的人）。

3，使用及操作機器視覺系統的人（從事最終使用工作的人）。

第一類人。就是我們常說的，開發通用視覺系統（如：DVT，西門子，歐姆龍，EVISION,COGNEX等等）的開發人員，也就是DVT,COGNEX這些公司開發部的技術職工。

第二類。就是大家所說的OEM用戶。是專門用第一類人所開發出的系統，給第三類人搞二次開發，開發各種專為第三類人所用的系統。

第三類人，就是用戶（end

user）。這類人是真正將機器視覺系統應用到各個領域中的人，他們不僅在各自的行業中使用種種已經開發成型的機器視覺系統。而且負責對各類系統進行測試及評估。

舉個實際例子，這里有不少朋友問過這類問題：如何檢測某一工件；檢測光盤表面的系統該如何配置CCD相機、鏡頭及燈源等。問這些問題的朋友應該算是第三類人。他們公司要他們尋找一個系統可以用來檢測本公司的產品。但由于第一類人所開發的，只是通用的系統以及視覺系統開發工具的軟件包。并沒有哪家公司專門開發一套系統來檢測光盤或是某種特定的工件。所以，這些朋友就應該來找我，因?yàn)槲沂堑诙?lèi)人。

我的工作就是，專門用DVT,EVISION,COGNEX等的視覺卡，以及視覺系統開發工具軟件包為他們專門開發一套他們所需要的光盤檢測系統或是工件檢測系統。

繞了老大一圈，其實要說的問題就是一個----我所發現的問題：這里80%以上朋友把自己的身分混淆了，越俎代庖。

不客氣的說，目前國內搞這行的朋友似乎都有些好高騖遠。不少?gòu)氖碌诙糠止ぷ髋笥眩ǜ愣伍_(kāi)發的第二類人）對于機器視覺有關知識的了解，尚不如國外第三類人的知識水平（我是從大家所問的問題感覺到的）。而國內第三類朋友知識水平就更可想而知。

可是奇怪的是，每個人所問的卻都是第二類人要問的，有些甚至是一類人才會問的問題。好象，機器視覺是個十分簡單的技術，憑大家隨便問幾個“關鍵性”的問題，再由所謂的“專家”三言兩語的回答一下。大家就一夜之間都可以自己搞底層開發，成第一類人了。

要成為第一類人，又分硬件及軟件兩種。要對自己所負責的這個模塊非常了解，搞軟件要知道算法及運行速度；搞硬件要明白公司所選用芯片的特點等等。同時還要清楚對手公司的優缺點以及機器視覺這一行的種種動態和最新技術。

總結一下。這三種人相比，第一類人一定要專業，對機器視覺的某一領域非常非常了解；第二類人雖比不上第一類人那么專業，但更加全面；第三類人更熟悉各個應用系統開發公司（第二類人）的優缺點。

現在大家可以看得出，機器視覺發展到今天，其分工已經越來越細，每個部分的工作其實是很難相互取代的。大家不要以為第三類人就比第一類人低一等，這是一個錯誤的等級概念。我本人過去曾屬于第一類人，現在作的是第二類工作。而我的幾個“師弟師妹”（當初曾一起作第一類人時的同事）現在就在干第三類工作。大家別小看第三類工作，以為這是小兒科，你能真作好這一行也不是很容易。畢竟這也是一門行當也是一個飯碗！另外，以我個人來看：以國內現在機器視覺的水平，對于那些想作第一類人的朋友我在這里勸一句：還是算了吧。

國內的機器視覺水平打根子上就差，您還打算搞底層？算法本身都是抄人家的，就只能和對手拼程序的寫法了。不過我覺得那更沒戲。

這樣說我絕沒有看不起初學者的意思。我說過：所問的問題再簡單，我都不會笑話你。對于每樣事物我們都是從無知開始的。但是，對于那些極不實際的好高騖遠的問題，我還是要說，希望大家踏實下來，戒浮躁，從最基本地學起----先確定自己的身份。

6.機器視覺系統的工作原理是什么

說白了就是用機器替代人眼完成檢測，具體實現的過程是用工業相機采集被檢測器件的圖像，而這個采集的過程可以說是機器視覺最為重要的一個環節了，因?yàn)橐獙⒈徊杉骷枰獧z測的特征全部都體現出來，所以如何采集圖像需要不斷地根據器件的特征調整光源以及相機的參數，確保能夠采集到準確的圖像需要不斷地進行調整，

1.當然這個時候是模擬量，然后利用專業的圖像處理軟件將模擬信號轉化為數字信號，

2.再對其進行運算，抽取目標的待檢測特征，比如說顏色、器件表面是否有劃痕、規格大小是否合格、表面涂料是否均勻等等等，

3.輸出結果，反饋到機械端對于器件進行分檢，將不合格器件挑選出來。

7.機器視覺系統有哪些組成部分

機器視覺主要由5部分組成：照明、鏡頭、相機、圖像采集卡、視覺處理器。

照明：照明是影響機器視覺系統輸入的重要因素，它直接影響輸入數據的質量和應用效果。由于沒有通用的機器視覺光源照明設備，所以針對每個特定的應用實例，要選擇相應的照明裝置，以達到最佳效果。光源可分為可見光和不可見光。常用的幾種可見光源是白幟燈、日光燈、水銀燈和鈉光燈?？梢?jiàn)光的缺點是光能不能保持穩定。

鏡頭：

鏡頭選擇應注意：焦距；目標高度 ；影像高度 ；放大倍數 ；影像至目標的距離 ；中心點 / 節點 ；畸變。

相機：按照不同標準可分為：標準分辨率數字相機和模擬相機等。要根據不同的實際應用場合選不同的相機和高分辨率相機：線掃描CCD和面陣CCD；單色相機和彩色相機。

圖像采集卡：圖像采集卡只是完整的機器視覺系統的一個部件，但是它扮演一個非常重要的角色。圖像采集卡直接決定了攝像頭的接口：黑白、彩色、模擬、數字等等。

視覺處理器：視覺處理器集采集卡與處理器于一體。以往計算機速度較慢時，采用視覺處理器加快視覺處理任務。
