玻璃幕墻圖紙6(如何看懂幕墻施工圖紙)

1.如何看懂幕墻施工圖紙

先看平面圖知道這版幕墻在那個位置，再看幕墻設計圖紙、設計說明，按目錄順序往下看，要知道怎么安裝就要先看節點圖了，節點圖看得出是明框幕墻還是隱框或者橫明豎隱還是橫隱豎明，預埋件的安裝位置之類的。多請教師傅，到現場學習.

人所依據的圖樣，這通常比設計圖樣要更詳細，包括了圖與說明（材料使用、施工方法標注）

施工圖，是表示工程項目總體布局，建筑物、構筑物的外部形狀、內部布置、結構構造、內外裝修、材料作法以及設備、施工等要求的圖樣。施工圖具有圖紙齊全、表達準確、要求具體的特點，是進行工程施工、編制施工圖預算和施工組織設計的依據，也是進行技術管理的重要技術文件。一套完整的施工圖一般包括建筑施工圖、結構施工圖、給排水、采暖通風施工圖及電氣施工圖等專業圖紙，也可將給排水、采暖通風和電氣施工圖合在一起統稱設備施工圖。

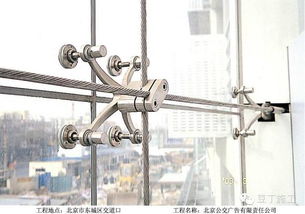

2.玻璃幕墻的相關知識

玻璃幕墻施工作法及施工工藝 玻璃幕墻工程由專業的幕墻公司制作及安裝，在此僅介紹一下玻璃幕墻的一般作法及要求 1.基本要求 （1）作業條件 1）應編制幕墻施工組織設計，并嚴格按施工組織設計的順序進行施工。

2）幕墻應在主體結構施工完畢后開始施工。對于高層建筑的幕墻，實因工期需要，應在保證質量與安全的前提下，可按施工組織設計沿高分段施工。

在與上部主體結構進行立體交叉施工幕墻時，結構施工層下方及幕墻施工的上方，必須采取可靠的防護措施。 3）幕墻施工時，原主體結構施工搭設的外腳手架宜保留，并根據幕墻施工的要求進行必要的拆改（腳手架內層距主體結構不小于300mm）。

如采用吊籃安裝幕墻時，吊籃必須安全可靠 4）幕墻施工時，應配備必要的安全可靠的起重吊裝工具和設備。 5）當裝修分項工程會對幕墻造成污染或損傷時，應將該項工程安排在幕墻施工之前施工，或應對幕墻采取可靠的保護措施。

6）不應在大風大雨氣候下進行幕墻的施工。當氣溫低于-5℃時不得進行玻璃安裝，不應在雨天進行密封膠施工。

7）應在主體結構施工時控制和檢查固定幕墻的各層樓（屋）面的標高、邊線尺寸和預埋件位置的偏差，并在幕墻施工前應對其 進行檢查與測量。當結構邊線尺寸偏差過大時，應先對結構進行必要的修正；當預埋件位置偏差過大時，應調整框料的伺距或修改連結件與主體結構的連接方式。

（2）幕墻安裝 1）應采用（激光）經緯儀、水平儀、線錘等儀器工具，在主體結構上逐層投測框料與主體結構連接點的中心位置，X、y和Z軸三個方向位置的允許偏差為±1.0mm。 2）對于元件式幕墻，如玻璃為鋼化玻璃、中空玻璃等現場無法裁割的玻璃，應事先檢查玻璃的實際尺寸，如與設計尺寸不符，應調整框料與主體結構連接點中心位置。

或可按框料的實際安裝位置（尺寸）定制玻璃。 3）按測定的連接點中心位置固定連結件，確保牢固。

4）單元式幕墻安裝宜由下往上進行。元件式幕墻框料宜由上往下進行安裝。

5）當元件式幕墻框料或單元式幕墻各單元與連結件連接后，應對整幅幕墻進行檢查和糾偏，然后應將連結件與主體結構（包括用膨脹螺栓錨固）的預埋件焊牢。 6）單元式幕墻的間隙用V和W形或其它型膠條密封，嵌填密實，不得遺漏。

7）元件式幕墻應按設計圖紙要求進行玻璃安裝。玻璃安裝就位后，應及時用橡膠條等嵌填材料與邊框固定，不得臨時固定或明擺浮擱。

8）玻璃周邊各側的橡膠條應各為單根整料，在玻璃角都斷開，橡膠條型號應無誤，鑲嵌平整。 9）橡膠條外涂敷的密封膠，品種應無誤（鍍膜玻璃的鍍鏌面嚴禁采用醋酸型有機硅酮膠），應密實均勻，不得遺漏，外表平整 10）單元式幕墻各單元的間隙、元件式幕墻的框架料之間的間隙、框架料與玻璃之間的間隙，以及其它所有的間隙，應按設計圖紙要求予以留夠。

11）單元式幕墻各單元之間的間隙及隱式幕墻各玻璃之間縫隙，應按設計要求安裝，保持均勻一致。 12）鍍鋅連接件施焊后應去掉藥皮，鍍鋅面受損處焊縫表面應刷兩道防銹漆。

所有與鋁合金型材接觸的材料（包括連云港結件）及構造措施，應符合設計圖紙，不得發生接觸腐蝕，且不得直接與水泥砂漿等材料接觸。 13）應按設計圖紙規定的節點構造要求，進行幕墻的防雷接地、以及所有構造節點（包括防火節點）和收口節點的安裝與施工。

14）清洗幕墻的洗滌劑應經檢驗，應對鋁合金型材鍍鏌、玻璃及密封膠條無侵蝕作用，并應及時將其沖洗干凈。 2.單元式幕墻的安裝工藝 單元式幕墻的現場安裝工藝流程如下： 測量放線→檢查預埋T形槽位置→穿入螺釘→固定牛腿→牛腿找正→牛腿精確找正→焊接牛腿→將V形和W形膠帶大致掛好→起吊幕墻并墊減震膠墊→緊固螺絲→調整幕墻平直→塞入熱壓接防風帶→安設室內窗臺板、內扣板→填塞與梁、柱間的防火保溫材料。

3.元件式幕墻的安裝工藝 1） 明框玻璃幕墻安裝工藝 檢驗、分類堆放幕墻部件→測量放線→主次龍骨裝配→樓層緊固件安裝→安裝主龍骨（堅桿）并抄平、調整→安裝次龍骨（橫桿）→安裝保溫鍍鋅鋼板→在鍍鋅鋼板上焊鉚螺釘→安裝層間保護礦棉→安裝樓層封閉鍍鋅板→安裝單層玻璃窗密封條、卡→安裝單層玻璃→安裝雙層中空玻璃密封條、卡→安裝雙層中空玻璃→安裝側壓力板→鑲嵌密封條→安裝玻璃幕墻鋁蓋條→清掃→驗收、交工。 2）隱框玻璃幕墻安裝工藝 測量放線→固定支座的安裝→立柱橫桿的安裝→外圍護結構組件的安裝→外圍護結構組件密封及周邊收口處理→防火隔層的處理→清潔及其它 4.無骨架玻璃安裝工藝 由于玻璃長、大、體重，施工時一般采用機械化施工方法，即在叉車上安裝電動真空吸盤，將玻璃吸附就位，操作人員站在玻璃上端兩側搭設的腳手架上，用夾緊裝置將玻璃上端安裝固定。

每塊玻璃之間用硅膠嵌縫。

3.要了解幕墻的知識

幕墻基礎知識（一） 2009-08-29 15:04:39 一.一般設計原則 1.安全性 無論在什么情況下，安全性都是最重要的。

設計指標應當滿足建筑的用途、性能和一定的使用壽命，并遵守國家和行業相應的標準與規范。作為外維護結構的幕墻應選擇適當?shù)牟牧?、結構和足夠的強度，抵御風荷載、雪荷載、自重、一部分地震作用及特殊情況下外力造成的沖擊荷載。

并應采用有效措施保證幕墻的可靠性和耐久性。 2.浮動連接 幕墻主要的連接設計除與主體結構的連接外均應采用浮動連接，并留下足夠的間隙，以便吸收沉降、熱應力及一部分地震作用。

并采用合理的密封材料或構造，對所留間隙進行密封，必須保證水密性和適當?shù)臍饷苄浴?3.經濟性 中國仍是一個不富裕的國家，經濟適用也是一個不可忽視的原則。

在保證安全和一定的使用性能的前提下，應盡量節約材料成本。 4.等性能設計 幕墻主要的使用性能包括氣密性、水密性、保溫性、隔聲性、光學性。

我們進行幕墻設計時應采用等性能設計。等性能設計有兩個含義：一是根據幕墻不同部位的使用功能和用途，采用與其相適應的性能設計；二是在使用功能和用途相同的條件下，不同部位的性能應該相同。

比如說：在通風百葉處不需要使用斷熱型材；鋁板和石材幕墻應屬于裝飾冷墻體系，宜采用開放式結構，不宜采用密封膠將縫隙堵死，使其密不透風；幕墻開啟部分宜與固定部分性能相同等等。 5.可加工性、可安裝性 幕墻從結構設計階段就應當考慮加工性和安裝性。

加工性和安裝性好，利于組織生產和現場施工管理，可縮短工期，節約人力、設備運行及管理成本。 6.可維護性 幕墻設計必須考慮安裝以后的維修和保養問題。

幕墻面板和幕墻主桿件必須采用可拆卸結構，以便在面板破損及其他情況下進行更換。實際上幕墻設計成可拆卸結構并不困難，而且非常必要。

又如熱通道幕墻，必須留下足夠的空間進人或內側全部為可開啟結構，以便清潔和保養。 二.構件式幕墻的分類 構件式幕墻按面板材料分為玻璃幕墻、鋁板幕墻、石材幕墻、陶瓷板幕墻、光電板幕墻和不同材料之間的組合幕墻等等；按幕墻主桿件的構造分為明框幕墻、隱框幕墻和半隱框幕墻。

明框幕墻按面板安裝方法分為內安裝式、外安裝式和混合安裝式，其中以外安裝式最為常見（如圖1所示）。 隱框幕墻按附框與幕墻主桿件的安裝方法分為內嵌式、外扣式、外掛內裝式、全外裝式、外掛外裝式、外頓外裝式、小單元式。

隱框中前3種為室內側安裝，其余為室外側安裝（如圖2所示）。由于室內側安裝需要一定的室內空間，將來更換面板時需破壞內裝修，并且存在玻璃和鋁板的組合幕墻，鋁面板不好安裝的問題，所以本文的所有結構和節點均以室外側安裝來進行考慮和設計的。
