汽車頂蓋(汽車構造)

1.汽車構造基礎知識

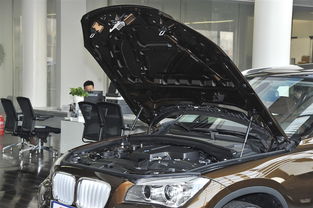

發動機蓋（又稱發動機罩）是最醒目的車身構件，是買車者經常要察看的部件之一。

對發動機蓋的主要要求是隔熱隔音、自身質量輕、剛性強。 發動機蓋的在結構上一般由外板和內板組成，中間夾以隔熱材料，內板起到增強剛性的作用，其幾何形狀由廠家選取，基本上是骨架形式。

發動機蓋開啟時一般是向后翻轉，也有小部分是向前翻轉。 向后翻轉的發動機蓋打開至預定角度，不應與前檔風玻璃接觸，應有一個約為10毫米的最小間距。

為防止在行駛由于振動自行開啟，發動機蓋前端要有保險鎖鉤鎖止裝置，鎖止裝置開關設置在車廂儀表板下面，當車門鎖住時發動機蓋也應同時鎖住。 車頂蓋 車頂蓋是車廂頂部的蓋板。

對于轎車車身的總體剛度而言，頂蓋不是很重要的部件，這也是允許在車頂蓋上開設天窗的理由。從設計角度來講，重要的是它如何與前、后窗框及與支柱交界點平順過渡，以求得最好的視覺感和最小的空氣阻力。

當然，為了安全車頂蓋還應有一定的強度和剛度，一般在頂蓋下增加一定數量的加強梁，頂蓋內層敷設絕熱襯墊材料，以阻止外界溫度的傳導及減少振動時噪聲的傳遞。 行李箱蓋 行李箱蓋要求有良好的剛性，結構上基本與發動機蓋相同，也有外板和內板，內板有加強筋。

一些被稱為“二廂半”的轎車，其行李箱向上延伸，包括后檔風玻璃在內，使開啟面積增加，形成一個門，因此又稱為背門，這樣既保持一種三廂車形狀又能夠方便存放物品。 如果采用背門形式，背門內板側要嵌裝椽膠密封條，圍繞一圈以防水防塵。

行李箱蓋開啟的支撐件一般用勾形鉸鏈及四連桿鉸鏈，鉸鏈裝有平衡彈簧，使啟閉箱蓋省力，并可自動固定在打開位置，便于提取物品。 翼子板 翼子板是遮蓋車輪的車身外板，因舊式車身該部件形狀及位置似鳥翼而得名。

按照安裝位置又分為前翼子板和后翼子板，前翼子板安裝在前輪處，因此必須要保證前輪轉動及跳動時的最大極限空間，因此設計者會根據選定的輪胎型號尺寸用“車輪跳動圖”來驗證翼子板的設計尺寸。 后翼子板無車輪轉動碰擦的問題，但出于空氣動力學的考慮，后翼子板略顯拱形弧線向外凸出。

現在有些轎車翼子板已與車身本體成為一個整體，一氣呵成。但也有轎車的翼子板是獨立的，尤其是前翼子板，因?yàn)榍耙碜影迮鲎矙C(jī)會比較多，獨立裝配容易整件更換。

有些車的前翼子板用有一定彈性的塑性材料（例如塑料）做成。塑性材料具有緩沖性，比較安全。

前圍板 前圍板是指發動機艙與車廂之間的隔板，它和地板、前立柱聯接，安裝在前圍上蓋板之下。前圍板上有許多孔口，作為操縱用的拉線、拉桿、管路和電線束通過之用，還要配合踏板、方問機柱等機件安裝位置。

為防止發動機艙里的廢氣、高溫、噪聲竄入車廂，前圍板上要有密封措施和隔熱裝置。在發生意外事故時，它應具有足夠的強度和剛度。

對比車身其它部件而言，前圍板裝配最重要的工藝技術是密封和隔熱，它的優劣往往反映了車輛運行的質量。
