lng潛液泵(LNG低溫潛液泵是干什么用的)
1.LNG低溫潛液泵是干什么用的
LNG低溫潛液泵的作用是作為低溫介質的動力輸出設備，在需要大量快速輸送低溫介質的地方都可以使用該設備。

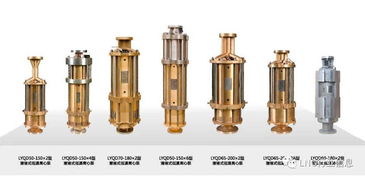

LNG潛液泵主要由導流器、擴散器、電動機、主軸、軸承以及推力平衡結構等組成。其中的泵選用離心式結構具有離心泵所具有的轉速高、體積小、結構簡單等特點。
潛液泵中的導流器是用來減少LNG在吸入口處的阻力，這樣液體可在較低的壓力和液位下工作，還可以防止產生汽蝕；潛液泵在工作當中會產生一定的離心力而這部分離心力可以由泵中的擴散器葉片來實現，由于擴散器和流體是對稱的；
潛液泵中的核心部件電動機由于浸沒在LNG中，電動機能夠被直接冷卻且處在無氧環境中十分安全，但是由于潛液泵電纜處于低溫中，需要采用特殊設計和耐低溫的材料（聚四氟乙烯）才能使電纜在-200℃的保持良好的狀態下工作，因此無需使用防爆電動機了。
擴展資料：
與傳統泵不同的結構特點，導致LNG工業中所使用的潛液式LNG泵具有許多傳統泵無法相比的優勢。其優點主要體現在：
1、整個泵體完全浸沒在液體中導致工作時整體噪聲比較低。
2、由于泵內設有封閉系統使電動機及導線與液體自然隔絕，因此沒有設計轉動軸封。
3、電動機能夠較好地抵抗住潮濕、腐蝕的影響，且其絕緣性能保持比較好，不會隨著溫度變化而變化。
4、將電動機與葉輪設計安放在同一個軸上，這樣省去了聯軸器的安裝和對中的需要。
5、泵內平衡機構的設計大大延長了軸承的使用壽命和泵的大修周期。
6、由于葉輪和軸承可通過液體自身潤滑，因此不需要設計額外的潤滑油系統。
2.LNG低溫潛液泵是干什么用的
低溫潛液泵是低溫介質（液化天然氣、液氮、液氬）的動力輸出設備，在需要大量快速輸送低溫介質的地方都可以使用該設備。
該泵在工作過程中介質零泄漏。應用領域：①LNG接收站、LNG加氣站及中轉站②低溫液體貯罐間輸送（LNG、LN2、LAr）③低溫瓶、槽車和貯罐的充裝（LNG、LN2、LAr）基本原理：低溫潛液泵，是一種在低溫環境下使用的高速離心式液體泵，它的葉輪工作在液面以下。
當電機帶動葉輪旋轉時，葉輪對低溫介質作功，介質從葉輪中獲得了壓力能和速度能。當介質流經導流器時，部分速度能將轉變?yōu)殪o壓力能。
介質自葉輪拋出時，葉輪中心成為低壓區，與吸入液面的壓力形成壓力差，于是液體不斷的被吸入，并以一定的壓力排出。低溫潛液泵在加氣站的作用一般是加壓到25Mpa后再高壓氣化進行充裝，還有一種常用的是加壓到高壓管網壓力，氣化后直接補充高壓管道用氣。
由于液態加壓比氣態容易且節省大量能耗，所以LNG一般采用潛液泵液態加壓而不是氣化后再加壓工藝。
3.LNG的基礎知識
1.天然氣 天然氣是產生于油氣田的一種無色無臭的可燃氣體。
其主要組分是甲烷（CH4），大約占80~99%，其次還含有乙烷、丙烷、總丁烷、總戊烷、以及二氧化碳、一氧化碳、硫化氫、總硫和水分等。標準狀態下，沸點-162℃，天然氣密度一般為640-750g/m3，相對于空氣的相對密度為0.55-0.62.2. 天然氣作為燃料的工作原理 CH4+2O2—–2H2O+CO2+38MJ/m33. 天然氣的主要用途 天然氣是重要的工業原料和燃料，其主要用途有以下諸方面。
1）電廠、熱能、供暖、空調等工業企業的主要燃料；2）餐飲業和民用的燃料；3）化工工業的主要原料，可合成或提煉多種工業原料和半成品；4）作為符合環保要求的機動車輛的潔凈燃料，汽油、柴油的理想替代物，這是近年來國內外迅速發展起來的一項新技術，可用于汽車、輪船、火車甚至飛機上。4. LNG基本參數 LNG主要成分是甲烷（90%以上）、乙烷、氮氣（0.5-1%）及少量C3~C5烷烴的低溫液體。
LNG是由天然氣轉變的另一種能源形式。1)LNG的主要成份為甲烷，化學名稱為CH4，還有少量的乙烷C2H6、丙烷C3H8以及氮N2等其他成份組成。
2）臨界溫度為-82.3℃。3）沸點為-162℃，著火點為650℃。
4）液態密度為0.420~0.46T/m3，氣態密度為0.68-0.75kg/m3。5）氣態熱值38MJ/m3，液態熱值50MJ/kg。
6）爆炸范圍：上限為15%，下限為5%。7）辛烷值ASTM: 130。
8）無色、無味、無毒且無腐蝕性。9）體積約為同量氣態天然氣體積的1/625。
5. 簡述 LNG的六大優點1)LNG體積比同質量的天然氣小625倍，所以可用汽車輪船很方便地將LNG運到?jīng)]有天然氣的地方使用。2)LNG儲存效率高，占地少。
投資省，10m3LNG儲存量就可供1萬戶居民1天的生活用氣。3)LNG作為優質的車用燃料，與汽油相比，它具有辛烷值高、抗爆性能好、發動機壽命長。
燃料費用低。環保性能好等優點。
它可將汽油汽車尾氣中HC減少72%,NOx減少39%, CO減少90%,SOx、Pb降為零。4)LNG汽化潛熱高，液化過程中的冷量可回收利用。
5）由于LNG汽化后密度很低，只有空氣的一半左右，稍有泄漏立即飛散開來，不致引起爆炸。6）由于LNG組分較純，燃燒完全，燃燒后生成二氧化碳和水，所以它是很好的清潔燃料，有利于保護環境，減少城市污染。
6. LNG的主要用途1）作為清潔燃料汽化后供城市居民使用，具有安全、方便、快捷、污染小的特點。2）作代用汽車燃料使用。
采用LNG作為汽車發動機燃料，發動機僅需作適當變動，運行不僅安全可靠，而且噪聲低污染小，特別是在排放法規日益嚴格的今天，以LNG作為燃料的汽車，排氣明顯改善。據資料報道：與壓縮天然氣（CNG） 比較，在相同的行程和運行時間條件下，對于中型和中重型車輛而言，LNG汽車燃料成本要低20%，重量要輕2/3，同時，供燃系統裝置的成本也至少低2/3。
可以證明，將天然氣液化并以液態儲運是促使它在運輸燃料中應用的最經濟有效的方法。3）作為冷源用于生產速冷食品，以及塑料，橡膠的低溫粉碎等，也可用于海水淡化和電纜冷卻等。
4）作為工業氣體燃料，用于玻殼廠、工藝玻璃廠等行業。7. LNG的運輸方式 LNG的運輸方式主要有輪船、火車和汽車槽車等方式。
在500~800公里經濟運輸半徑范圍內，采用汽車槽車運輸LNG是比較理想的方式。槽車罐體采用雙壁真空粉末絕熱，配有操作閥安全系統及輸液軟管等。
國內低溫液體槽車的制造技術比較成熟，槽車使用安全。LNG產品采用深冷液體儲罐儲存，液體儲罐為雙壁真空粉末絕熱，LNG的日蒸發率可控制在0.46%之內，儲存周期為4~7天。
8. LNG是汽車的清潔燃料 在所有的清潔燃料中，天然氣以其應用技術成熟、安全可靠、經濟可行而被世界許多國家和專家視為目前最適宜的汽車替代燃料。汽車使用天然氣作為動力燃料，與汽油相比，其尾氣排放中HC減少72%,NOx減少39%, CO減少90%,SOx、Pb降為零。
噪音降低40%。因此，推廣使用天然氣燃料，對減少大氣污染、改善環境將會起到積極的推動作用。
