開關電器中常用的滅弧方法(開關電器常用的滅弧方法)
1.開關電器常用的滅弧方法有哪些
1、拉長電弧
電弧拉長以后，電弧電壓將會增大，從而改變電弧的伏安特性。在直流電弧中，其靜伏安特性上移，電弧可以熄滅；在交流電弧中，由于燃弧電壓的提高，電弧重燃困難。
2、滅弧罩
滅弧罩是讓電弧與固體介質相接觸以降低電弧溫度，從而加速電弧熄滅的比較常用的裝置。滅弧罩的結構形式多種多樣，但其基本構成單元為“縫”。
3、油冷滅弧裝置
油冷滅弧是將電弧置于液體介質（一般為變壓器油）中，電弧將油氣化、分解而形成油氣。油氣中主要成分是氫，在油中以氣泡的形式包圍電弧。
4、氣吹滅弧裝置
氣吹滅弧是利用壓縮空氣來熄滅電弧的。壓縮空氣作用于電弧，可以很好地冷卻電弧、提高電弧區的壓力、很快帶走殘余的游離氣體，所以有較高的滅弧性能。
5、橫向金屬柵片滅弧
橫向金屬柵片又稱去離子?xùn)?，它利用的是短弧滅弧原理。它使用磁性材料的金屬片置于電弧中，將電弧分成若干短弧，利用交流電弧的近陰極效應和直流電弧的近極壓降來達到熄滅電弧的目的。
6、真空滅弧裝置
真空滅弧是使觸頭電弧的產生和熄滅在真空中進行，它是依據零點熄弧原理，以真空為熄弧介質工作的。
7、采用多斷口
高壓斷路器常制成每相有兩個或多個串聯的斷口，使加于每個斷口的電壓降低，電弧易于熄滅。
8、斷路器斷口加裝并聯電阻
在高壓大容量斷路器中，廣泛利用弧隙并聯電阻來改善它們的工作條件。斷路器每相假如有兩對觸頭，一對為主觸頭，另一對為輔助觸頭，電阻并聯在主觸頭上。當斷路器在合閘位置時，主、輔觸頭都閉合。
9、采用新介質
利用滅弧性能優越的新介質，例如S六氟化硫斷路器等。
2.斷路器常用的滅弧方法有幾種
(1)利用氣體或油熄滅電弧。在開關電器中利用各種形式的滅弧室使氣體或油產生巨大的壓力并有力地吹向弧隙，電弧在氣流或油流中被強烈地冷卻和去游離，并且其中的游離物質被未游離物質所代替，電弧便迅速熄滅。氣體或油吹動的方式有縱吹和橫吹兩種，縱吹使電弧冷卻變細，然后熄滅；橫吹是把電弧拉長切斷而熄滅。不少斷路器采用縱橫混合吹弧方式，以取得更好滅弧效果。
(2)采用多斷口。高壓斷路器常制成每相有兩個或多個串聯的斷口，使加于每個斷口的電壓降低，電弧易于熄滅。
(3)斷路器斷口加裝并聯電阻。在高壓大容量斷路器中，廣泛利用弧隙并聯電阻來改善它們的工作條件。斷路器每相假如有兩對觸頭，一對為主觸頭，另一對為輔助觸頭，電阻并聯在主觸頭上。當斷路器在合閘位置時，主、輔觸頭都閉合。當斷開電路時，主觸頭先斷開，這時并聯在主觸頭斷口上的電阻在主觸頭斷開過程中起分流作用，有利于主觸頭斷口滅弧。主觸頭的電弧熄滅后，并聯電阻串聯在電路中，有效地降低觸頭上的恢復電壓數值及電壓恢復速度。另外，并聯電阻對切斷小電感電流或電容電流時，可限制過電壓產生。
(4)采用新介質。利用滅弧性能優越的新介質，例如SF6（六氟化硫）斷路器和真空斷路器等。

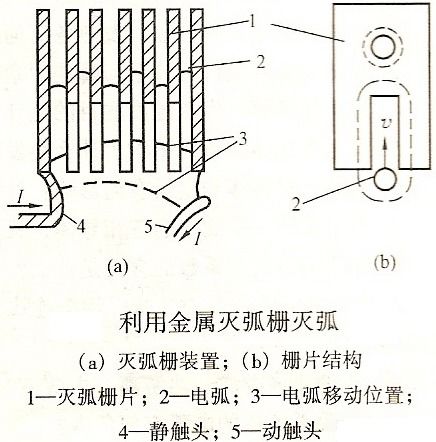

(5)利用金屬滅弧柵熄滅電弧。用鐵磁物質制成金屬滅弧柵，當電弧發生后，立刻把電弧吸引到柵片內，將長弧分割成一串短弧，當電弧過零時，每個短弧的附近會出現150~250伏的介質強度，如果作用于觸頭間的電壓小于各個介質強度的總和時，電弧就立即熄滅。這種滅弧方法在低壓開關中用得很多。
3.常見的滅弧方法是什么
滅弧的基本方法就是加強去游離提高弧隙介質強度的恢復過程，或改變電路參數降低弧隙電壓的恢復過程，目前開關電器的主要滅弧方法有：
1.利用介質滅弧
弧隙的去游離在很大程度上，取決于電弧周圍滅弧介質的特性。六氟化硫（SF6）氣體是很好的滅弧介質，其電負性很強，能迅速吸附電子而形成穩定的負離子，有利于復合去游離，其滅弧能力比空氣約強100倍；真空（壓強在0.013Pa以下）也是很好的滅弧介質，因真空中的中性質點很少，不易于發生碰撞游離，且真空有利于擴散去游離，其滅弧能力比空氣約強15倍。
采用不同介質可以制成不同的斷路器，如油斷路器、六氟化硫斷路器和真空斷路器。
2.利用氣體或油吹動電弧
吹弧使弧隙帶電質點擴散和冷卻復合。在高壓斷路器中利用各種滅弧室結構形式，使氣體或油產生巨大的壓力并有力地吹向弧隙。吹弧方式主要有縱吹與橫吹兩種。縱吹是吹動方向與電弧平行，它促使電弧變細；橫吹是吹動方向與電弧垂直，它把電弧拉長并切斷。
3.采用特殊的金屬材料作滅弧觸頭
采用熔點高、導熱系數和熱容量大的耐高溫金屬作觸頭材料，可減少熱電子發射和電弧中的金屬蒸氣，得到抑制游離的作用；同時采用的觸頭材料還要求有較高的抗電弧、抗熔焊能力。常用觸頭材料有銅鎢合金、銀鎢合金等。
4.電磁吹弧
電弧在電磁力作用下產生運動的現象，叫電磁吹弧。由于電弧在周圍介質中運動，它起著與氣吹的同樣效果，從而達到熄弧的目的。這種滅弧的方法在低壓開關電器中應用得更為廣泛。
5.使電弧在固體介質的狹縫中運動
此種滅弧的方式又叫狹縫滅弧。由于電弧在介質的狹縫中運動，一方面受到冷卻，加強了去游離作用；另一方面電弧被拉長，弧徑被壓小，弧電阻增大，促使電弧熄滅。
6.將長弧分隔成短弧
當電弧經過與其垂直的一排金屬柵片時，長電弧被分割成若干段短弧；而短電弧的電壓降主要降落在陰、陽極區內，如果柵片的數目足夠多，使各段維持電弧燃燒所需的最低電壓降的總和大于外加電壓時，電弧就自行熄滅。另外，在交流電流過零后，由于近陰極效應，每段弧隙介質強度驟增到150~250V，采用多段弧隙串聯，可獲得較高的介質強度，使電弧在過零熄滅后不再重燃。
7.采用多斷口滅弧
高壓斷路器每相由兩個或多個斷口串聯，使得每一斷口承受的電壓降低，相當于觸頭分?jǐn)嗨俣瘸杀兜靥岣?，使電弧迅速拉長，對滅弧有利。
8.提高斷路器觸頭的分離速度
提高了拉長電弧的速度，有利于電弧冷卻復合和擴散。
希望能夠幫到你，望采納。
4.低壓控制電器常用的滅弧方法有哪些
低壓控制電器常用的具體滅弧方法有：
(1)機械滅弧法。通過機械裝置將電弧迅速拉長。這種方法多用于開關電器中。
(2)磁吹滅弧法。在一個與觸頭串聯的磁吹線圈產生的磁場作用下，電弧受電磁力的作用而拉長，被吹入由固體介質構成的滅弧罩內，與固體介質相接觸，電弧被冷卻而熄滅。
(3)窄縫（縱縫）滅弧法。在電弧所形成的磁場電動力的作用下，可使電弧拉長并進入滅弧罩的窄（縱）縫中，幾條縱縫可將電弧分割成數段且與固體介質相接觸，電弧便迅速熄滅。這種結構多用于交流接觸器中。
(4)柵片滅弧法。當觸頭分開時，產生的電弧在電動力的作用下被推入一組金屬柵片中而被分割成數段，彼此絕緣的金屬柵片的每一片都相當于一個電極，因而就有許多個陰陽極壓降。對交流電弧來說，近陰極處，在電弧過零時就會出現一個150~250 V的介質強度，使電弧無法繼續維持而熄滅。由于柵片滅弧效應在交流時要比直流時強得多，因此交流電器常常采用柵片滅弧.
5.斷路器常用的滅弧方法有幾種
現在常用的滅弧方法，主要有以下四種： 1、機械滅?。和ㄟ^極限裝置將電弧迅速拉長。
這種方法多用于開關電器中。 2、磁吹滅弧：在一個與觸頭串聯的磁吹線圈產生的磁場作用下，電弧受電磁力的作用而拉長，被吹入有固體介質構成的滅弧罩內，與固體介質相接觸，電弧被冷卻而熄滅。
3、窄縫（縱縫）滅弧法：在電弧所形成的磁場電動力的作用下，可使電弧拉長并進入滅弧罩的窄（縱）縫中，幾條縱縫可將電弧分割成數段并且與固體介質相接觸，電弧便迅速熄滅。這種結構多用于交流接觸器上。
4、柵片滅弧法：當觸頭分開時，產生的電弧在電動力的作用下被推入一組金屬柵片中而被分割成數段，彼此絕緣的金屬柵片的每一片都相當于一個電極，因此就有許多個陰陽極壓降。
6.低壓電器常用的滅弧方法有哪些
1）機械滅弧法。通過機械裝置將電弧迅速拉長。這種方法多用于開關電器中。
(2)磁吹滅弧法。在一個與觸頭串聯的磁吹線圈產生的磁場作用下，電弧受電磁力的作用而拉長，被吹入由固體介質構成的滅弧罩內，與固體介質相接觸，電弧被冷卻而熄滅。
(3)窄縫（縱縫）滅弧法。在電弧所形成的磁場電動力的作用下，可使電弧拉長并進入滅弧罩的窄（縱）縫中，幾條縱縫可將電弧分割成數段且與固體介質相接觸，電弧便迅速熄滅。這種結構多用于交流接觸器中。
(4)柵片滅弧法。當觸頭分開時，產生的電弧在電動力的作用下被推入一組金屬柵片中而被分割成數段，彼此絕緣的金屬柵片的每一片都相當于一個電極，因而就有許多個陰陽極壓降。對交流電弧來說，近陰極處，在電弧過零時就會出現一個150~250 V的介質強度，使電弧無法繼續維持而熄滅。由于柵片滅弧效應在交流時要比直流時強得多，因此交流電器常常采用柵片滅弧.
7.斷路器的滅弧方式有哪幾種
(1)利用氣體或油熄滅電弧。在開關電器中利用各種形式的滅弧室使氣體或油產生巨大的壓力并有力地吹向弧隙，電弧在氣流或油流中被強烈地冷卻和去游離，并且其中的游離物質被未游離物質所代替，電弧便迅速熄滅。氣體或油吹動的方式有縱吹和橫吹兩種，縱吹使電弧冷卻變細，然后熄滅；橫吹是把電弧拉長切斷而熄滅。不少斷路器采用縱橫混合吹弧方式，以取得更好滅弧效果。
(2)采用多斷口。高壓斷路器常制成每相有兩個或多個串聯的斷口，使加于每個斷口的電壓降低，電弧易于熄滅。
(3)斷路器斷口加裝并聯電阻。在高壓大容量斷路器中，廣泛利用弧隙并聯電阻來改善它們的工作條件。斷路器每相假如有兩對觸頭，一對為主觸頭，另一對為輔助觸頭，電阻并聯在主觸頭上。當斷路器在合閘位置時，主、輔觸頭都閉合。當斷開電路時，主觸頭先斷開，這時并聯在主觸頭斷口上的電阻在主觸頭斷開過程中起分流作用，有利于主觸頭斷口滅弧。主觸頭的電弧熄滅后，并聯電阻串聯在電路中，有效地降低觸頭上的恢復電壓數值及電壓恢復速度。另外，并聯電阻對切斷小電感電流或電容電流時，可限制過電壓產生。
(4)采用新介質。利用滅弧性能優越的新介質，例如SF6（六氟化硫）斷路器和真空斷路器等。
(5)利用金屬滅弧柵熄滅電弧。用鐵磁物質制成金屬滅弧柵，當電弧發生后，立刻把電弧吸引到柵片內，將長弧分割成一串短弧，當電弧過零時，每個短弧的附近會出現150~250伏的介質強度，如果作用于觸頭間的電壓小于各個介質強度的總和時，電弧就立即熄滅。這種滅弧方法在低壓開關中用得很多。
