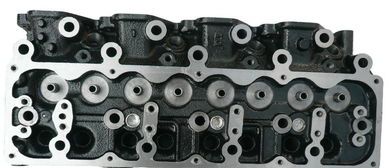

檢查氣缸蓋裂紋常見的方法(請簡述氣缸蓋裂紋檢查的步驟)

1.請簡述氣缸蓋裂紋檢查的步驟

①目視法。將清洗后的氣缸體、氣缸蓋用眼睛仔細檢查，可看出裂紋比較明顯的部位。

②水壓法百。將氣缸蓋、氣缸墊裝于氣缸體上，將蓋板裝于氣缸體前壁進水口處，并用水管與水壓機連通，封閉其他各水道，將水以0.3~1MPa的壓力壓入水套，并保持5min以上，檢查表面有無滲漏現象，如有度滲漏則該處有裂紋。

③染色法。將染色滲透劑噴于被檢查的部位，片刻之后將其擦干，如果滲透劑滲入內部，則說明該處有裂紋存在。

④氣壓法。在沒有水壓機的情況下，可往水套內加入自來水內，用氣泵或打氣筒向注入水的水套內充氣，借氣體壓力檢查滲漏部位。為了防止水汽倒流，在使用氣壓試驗時，應在充氣軟管與氣缸容體水管接頭之間裝一單向活門。

2.怎樣檢驗氣缸體與氣缸蓋是否有裂紋產生

懶得寫了，網上直接復制了。

氣缸蓋、氣缸體產生裂紋會導致發動機漏氣、漏水和漏油。氣缸蓋、氣缸體發生裂紋現象多是同于使用維護不當造成的，如長時高負荷運轉，熱應力過大；發動機在高溫狀態突然加入冷水等。缸體、缸蓋裂紋大多發生在氣門座附近或水套薄壁處。

檢查氣缸體、氣缸蓋的裂紋時，應首先將氣缸體、氣缸蓋各表面清洗干凈，并清除缸體缸蓋內的積炭，然后檢查缸體、缸蓋表面是否有裂紋現象。檢查裂紋可用目視法、水壓法

和染色法三種。

目視法即將清洗后的缸體、缸蓋用眼睛仔細檢查，可看出裂紋比較明顯的部位，以便有針對性的修復。

水壓法則是將氣缸蓋、氣缸墊裝于氣缸體上，將蓋板裝于氣缸體前壁進水口處，并用水管與水壓機連通，封閉其他各水道口，將水以300-1000kpa的壓力壓入水套，并保持5min，檢查表面有無滲漏現象，如有滲漏則該處有裂紋。

染色法是將染色滲透劑噴于被檢查的部位，片刻之后將其擦干，如果滲透劑滲入內部則說明該處有裂紋存在。

氣缸體、氣缸蓋裂紋一般采用環氧樹脂膠粘接修修復，這種方法大多適用于水套部分裂紋的修理。對于燃燒室，氣門座附近等工作溫度很高的部位發生裂紋或裂紋處受力較大的地方，應采用焊修法修復。對于受力不大部位的裂紋，且裂紋長度汪于50mm時，也可采用螺釘進行填補。如果缸體或缸蓋裂紋有很多處，或裂紋比較嚴重（如裂紋長度大于50mm）時，則應更換缸體或缸蓋。

修復后的氣缸體和氣缸蓋必須再次進行水壓試驗，檢查并確保無滲漏后才能使用。
