砼實體檢測方法(混凝土實體檢測是什么)

1.混凝土實體檢測是什么

實體檢測就是用儀器在已經(jīng)施工完成的結(jié)構(gòu)上進行砼回彈試驗啦或者鋼筋保護層檢測啦一類的檢驗，以作為除砼試塊之外的一種對結(jié)構(gòu)質(zhì)量的檢驗，在結(jié)構(gòu)主體檢測中是必檢項目。主體驗收之前必須要主體檢測合格?；炷烈话阌袕姸葯z測和鋼筋保護層檢測。其方法包括回彈法、超聲回彈綜合法、取芯法（損傷法）。樓板厚度檢測方法是超聲波對測法。

混凝土結(jié)構(gòu)實體檢驗有哪些規(guī)定

混凝士結(jié)構(gòu)實體檢驗的項目有兩種：混凝土強度和梁板類構(gòu)件主筋的鋼筋保護層厚度。

混凝土強度實體檢驗可采用“結(jié)構(gòu)實體檢驗用同條件試件”的方法進行。依據(jù)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》[GB 50204-2002(2011年版)]“10.1結(jié)構(gòu)實體檢驗”及附錄D“結(jié)構(gòu)實體檢驗用同條件試件”中的規(guī)定，歸納如下：

1、第10.1.1條“結(jié)構(gòu)實體檢驗用同條件試件”的制作，應(yīng)由監(jiān)理單位見證，由施工單位組織實施，送至有見證資質(zhì)的檢測機構(gòu)試驗。

2、附錄D.0.1條試件留置數(shù)量：按照強度等級留置。對于C20以上強度等級的混凝土，每個強度等級應(yīng)至少留置3組試件，規(guī)范建議，當(dāng)有條件時每個強度等級宜留置10組以上。

3、附錄D.0.2條檢驗時間：同條件養(yǎng)護試件應(yīng)在達到等效養(yǎng)護齡期時進行強度試驗。

4、附錄D.0.3條第2款 結(jié)構(gòu)實體檢驗用同條件試件應(yīng)與結(jié)構(gòu)同條件養(yǎng)護。養(yǎng)護齡期達到600℃·d時進行試驗。試件試壓結(jié)果應(yīng)乘以換算系數(shù)1.10按《混凝土強度檢驗評定標(biāo)準(zhǔn)》（GB/T 50107-2011）判定。

5、第10.1.6條異常情況下的驗收：當(dāng)同條件養(yǎng)護試件強度被判為不合格時，應(yīng)委托具有相應(yīng)資質(zhì)等級的檢測機構(gòu)按國家有關(guān)標(biāo)準(zhǔn)的規(guī)定進行檢測，再根據(jù)檢測結(jié)果進行驗收。

2.砼強度檢測的方法有哪些

混凝土抗壓強度的檢測方法分為兩種：一種為破損性檢測方法，另一種為非破損性檢測。

詳細(xì)的說下，

破損性檢測方法是傳統(tǒng)的檢測方法，是將混凝土試件按規(guī)定方法破壞后，檢測其強度的方法。這種方法就是試驗機將試件破壞，用壓力機檢測混凝土抗壓強度就是這種方法。

無損檢測方法不對混凝土試件或者構(gòu)件造成傷害，而是通過側(cè)面的方法來檢測混凝土強度，通常這種方法在檢測前要做一系列的準(zhǔn)備工作。

以上觀點有不足之處敬請指出

3.混凝土強度檢測方法有哪些

第一、砼抗壓強度

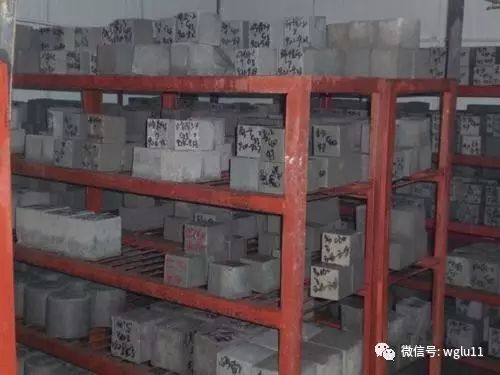

測定砼抗壓強度是評定砼品質(zhì)的主要指標(biāo)。目前，砼抗壓強度試件以邊長為150mm的正立方體為標(biāo)準(zhǔn)試件，砼強度以該試件標(biāo)準(zhǔn)養(yǎng)護到28天，按規(guī)定方法測得的強度為準(zhǔn)。

砼立方體試件抗壓強度計算： R=P/A

其中：R—砼抗壓強度（MPa） P—極限荷載（N） A—受壓面積（mm2）

注：①以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。②結(jié)果計算至0.1MPa。③非標(biāo)準(zhǔn)試件的抗壓強度應(yīng)乘以尺寸換算系數(shù)。

第二、砼抗折（抗彎拉）強度

測定砼抗（抗彎拉）極限強度，是為了提供水泥砼路面設(shè)計參數(shù)，檢查水泥砼路面施工品質(zhì)和確定抗折彈性模量試驗加荷標(biāo)準(zhǔn)。

水泥砼抗折強度是以150mm*150mm*550mm的梁形試件，在標(biāo)準(zhǔn)養(yǎng)護條件下，達到規(guī)定齡期后，在凈跨450mm，雙支點荷載作用下的彎拉破壞，并按規(guī)定的計算方法得到的強度值。

砼抗折強度計算： Rb=PL/bha

其中：Rb—抗折強度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。

注：①如斷面位于加荷點外側(cè)，則該試件之結(jié)果無效；如兩根試件無效，則該組結(jié)果作廢。斷面位置在試件斷塊短邊一側(cè)的底面中軸線上量得。②以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。③結(jié)果計算至0.01MPa。④采用100mm*100mm*400mm非標(biāo)準(zhǔn)試件時，所取得的抗折強度值應(yīng)乘以尺寸換算系是0.85。

第三、砼芯樣的鉆取和強度檢測方法

從水泥砼結(jié)構(gòu)物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測定芯樣的劈裂抗拉強度或拉壓強度，作為評定結(jié)構(gòu)的主要品質(zhì)指標(biāo)。

水泥砼路面強度的控制指標(biāo)是彎拉或劈裂強度。由于彎拉強度試件成型及試驗過程比較麻煩，現(xiàn)多用劈裂強度來代替。需要強調(diào)的一點是快速無破損方法與傳統(tǒng)的鉆芯試驗方法比較，有其較大的優(yōu)勢，但不能代替鉆芯的彎拉強度試驗結(jié)果，也不能代替試驗室標(biāo)準(zhǔn)條件下的彎拉強度，不適用于作為仲裁試驗或工程驗收的最終依據(jù)。

(1)芯樣的鉆取：

a、鉆取位置：在鉆取前應(yīng)考慮由于鉆芯可能導(dǎo)致對結(jié)構(gòu)的不利影響，應(yīng)盡可能避免在靠近砼構(gòu)件的接縫或邊緣處鉆取，且基本上不應(yīng)帶有鋼筋。

b、芯樣尺寸：芯樣直徑應(yīng)為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對于路面工程，芯樣長度應(yīng)與路面厚度相等。

c、標(biāo)記：鉆出后的每個芯樣應(yīng)立即清楚地用油漆等到標(biāo)上記號，并記錄芯樣在砼結(jié)構(gòu)中的位置。

(2)芯樣的檢查：每個芯樣應(yīng)詳細(xì)描述有關(guān)裂縫、接縫、分層、麻面或離析等不均勻性。必要時應(yīng)記錄集料的最大粒徑、形狀及種類，粗細(xì)集料的比例與級配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時應(yīng)拍下照片。

(3)芯樣的測量：

a、平均直徑dm，在芯樣的中間及兩個1/4處按垂直議方向測量三對數(shù)值確定芯樣的平均直徑dm，精確至1.0mm。

b、平均長度Lm，取芯樣直徑兩端側(cè)面測定鉆取后芯樣的長度及端面加工后的長度，其尺寸差應(yīng)在0.25mm之內(nèi)，取平均值作為試件平均長度Lm，精確至1.0mm。

(4)試件的制作

a、抗壓試驗用的試件長度（端面加工后）不應(yīng)少于直徑的0.95倍，也不應(yīng)大于直徑的2.1倍。

b、試件兩端平面應(yīng)與它們軸線垂直，誤差不應(yīng)大于±1°，端面凹凸每100mm不超過0.05mm，承壓線凹凸不應(yīng)大于0.25mm。必要時應(yīng)磨平或用抹頂?shù)确椒ㄌ幚怼?/p>

c、試驗前試件應(yīng)在20+2℃的水中浸泡40h，從水中取出后立即進行試驗。

(5)強度計算

a、抗壓強度： Rc=P/A=4P/πDm

式中：Rc—砼芯樣抗壓強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。

b、劈裂強度： Ra=2P/πA=2P/πDm*Lm

式中：Ra—砼芯樣劈裂抗拉強度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長度（mm）。

4.混凝土常用無損檢測方法有哪些

常用的商品混凝土無損檢測技術(shù)

1.1回彈法

回彈法是通過測定商品混凝土表面硬度來推定其抗壓強度。

工作原理：一個標(biāo)準(zhǔn)質(zhì)量的重錘，在標(biāo)準(zhǔn)彈簧彈力的帶動下，沖擊一個與商品混凝土表面接觸的彈擊桿，由于回彈力的作用，重錘又跳回一定距離，并帶動滑動指針在刻度上指出回彈值N。通過事先建立的商品混凝土強度和回彈值的關(guān)系曲線，就可以根據(jù)實測的N求得值。在各種測試方法中，回彈法操作最簡單、用最低廉、效率最高，因而現(xiàn)場應(yīng)用性極強。由于商品混凝土采用的不同配合比、不同的外加劑等都會使商品混凝土表面硬度和抗壓強度的相關(guān)關(guān)系差異很大。并且回彈測強曲線只考慮了正常情況的商品混凝土碳化，忽略了商品混凝土的早期齡期碳化等現(xiàn)象，大大降低了回彈法的測試結(jié)果精度?；貜椃ㄒ笊唐坊炷帘砻媲鍧?、平整，無疏松、浮漿以及蜂窩等，必要時可用砂輪清除疏松物和雜物，且不應(yīng)有殘留的粉末或粉屑。測區(qū)宜在構(gòu)件范圍內(nèi)均勻分布，測區(qū)間距不應(yīng)大于2cm，離構(gòu)件離構(gòu)件邊緣不宜大于50cm、小于20cm。

1.2 超聲法

檢測原理：依據(jù)超聲儀產(chǎn)生高壓電脈沖激勵發(fā)聲脈沖傳入混射換能器內(nèi)的壓電晶體獲得高頻聲脈沖。商品混凝土介質(zhì)中，由接受換能器接收通過商品混凝土傳來的聲信號，測出超聲波在商品混凝土中傳播的時間和距離，算出超聲波在商品混凝土中的傳播速度。利用儀器的數(shù)據(jù)處理及相關(guān)的分析軟件對接收信號的各種聲參數(shù)進行綜合分析以評估商品混凝土構(gòu)件的強度、缺陷等。

超聲波法：超聲檢測指向性好、傳播能量大、對各種材料的穿透力較強、適應(yīng)性強、檢測靈敏度高、對人體無害、成本低廉等諸多優(yōu)點得到廣泛應(yīng)用，是無損檢測中發(fā)展最快、應(yīng)用最廣泛的檢測技術(shù)，占有非常重要的地位。缺點：由于商品混凝土本身結(jié)構(gòu)復(fù)雜人們目前對超聲波在其中的傳播特點了解仍然十分膚淺，尤其是許多傳播規(guī)律往往隨著超聲波頻率、料粒徑、率等因素的變化而變化，因而在進行超聲檢測時，對現(xiàn)象的解釋難免出現(xiàn)謬誤，且會影響到測試結(jié)果的準(zhǔn)確分析。

1.3 超聲波回彈綜合法

超聲回彈綜合法是采用超聲儀和回彈儀，在結(jié)構(gòu)商品混凝土同測區(qū)分別測量聲時值及回彈值?；貜椫涤糜诜磻?yīng)商品混凝土結(jié)構(gòu)表面的情況，超聲波在介質(zhì)中傳播的速度反映了結(jié)構(gòu)的力學(xué)特征，通過所測力學(xué)特性反映商品混凝土的強度及內(nèi)部質(zhì)量情況。優(yōu)點：既能反應(yīng)商品混凝土的表層狀態(tài)，也可以反應(yīng)商品混凝土的內(nèi)部構(gòu)造情況，并且可以抵消部分影響強度和物理量相關(guān)關(guān)系的因素，可比較準(zhǔn)確地反應(yīng)商品混凝土的強度情況。缺點：檢測精度仍然是至關(guān)重要的問題，所以測試精度還有待更進一步提高。

1.4 鉆芯法

鉆芯法檢測結(jié)構(gòu)實體商品混凝土強度是使用專用鉆芯機直接從結(jié)構(gòu)上鉆以芯樣，并根據(jù)芯樣的抗壓強度推定結(jié)構(gòu)商品混凝土立方體抗壓強度的一種半破損現(xiàn)場檢測方法。鉆芯法直接可靠，并能較好地反映商品混凝土實際狀況，同時可以比較準(zhǔn)確地測定其強度。此外，從芯樣可以直接觀察到局部商品混凝土的內(nèi)部情況，例如骨料的組成等。但由于鉆芯法對結(jié)構(gòu)具有一定的破損性，其代表性的取芯位置的確定、取芯的數(shù)量在結(jié)構(gòu)實體商品混凝土強度檢測中受到了很大的限制；另外，其測試費用也較高，一般不宜把鉆芯法作為經(jīng)常性的、大量使用。

1.5 拔出法

拔出法是一種半破損檢測方法，根據(jù)測試結(jié)構(gòu)商品混凝土中錨固件被拔出時的拉力，確定商品混凝土的拔出強度，據(jù)以推算混凝來土的立方體抗壓強度。一般分為預(yù)埋拔出法與后裝拔出法種。預(yù)埋拔出法是在商品混凝土表層一定距離處預(yù)先埋入一個錨固件，商品混凝土硬化以后，過錨固件施加拔出力以獲得商品混凝土的推定強度。后裝拔出法，是在硬化商品混凝土上鉆孔、磨槽、安裝錨固件后用拔出法做拔出實驗，根據(jù)測定的抗拔力檢測商品混凝土抗壓強度的微破損方法。預(yù)埋拔出法：現(xiàn)場應(yīng)用方便，試驗費用低廉，尤其適用于商品混凝土質(zhì)量現(xiàn)場控制。后裝拔出法：由于對商品混凝土被拔出時的破壞機理的研究尚存在一定的分歧，受到商品混凝土骨料、商品混凝土內(nèi)部缺陷和鋼筋間距以及現(xiàn)場操作過程中人為因素的影響等，因此要建立拉拔強度與商品混凝土抗壓強度之間的穩(wěn)定關(guān)系還是有尚待理論與實踐上的突破。

5.混凝土結(jié)構(gòu)實體檢驗?zāi)男╉椖?/h2>

結(jié)構(gòu)實體檢驗的內(nèi)容應(yīng)包括混凝土強度、鋼筋保護層厚度以及工程合同約定的項目；必要時可檢驗其他項目。

對涉及混凝土結(jié)構(gòu)安全的后要部位應(yīng)進行結(jié)構(gòu)實體檢驗。結(jié)構(gòu)實體檢驗應(yīng)在監(jiān)理工程師（建設(shè)單位項目專業(yè)技術(shù)負(fù)責(zé)人）見證下，由施工項目技術(shù)負(fù)責(zé)人組織實施。

承擔(dān)結(jié)構(gòu)實體檢驗的試驗室應(yīng)具有相應(yīng)的資質(zhì)。 1、對混凝土強度的檢驗，應(yīng)以在混凝土澆筑地點制備并與結(jié)構(gòu)實體同條件養(yǎng)護的試件強度為依據(jù)。

混凝土強度檢驗用同條件養(yǎng)護試件的留置、養(yǎng)護和強度代表值應(yīng)符合規(guī)范附錄的規(guī)定。 對混凝土強度的檢驗，也可根據(jù)合同的約定，采用非破損或局部破損的檢測方法，按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定進行。

當(dāng)同條件養(yǎng)護試件強度的檢驗結(jié)果符合現(xiàn)行國家標(biāo)準(zhǔn)《混凝土強度檢驗評定標(biāo)準(zhǔn)》的有關(guān)規(guī)定時，混凝土強度應(yīng)判為合格。 2、鋼筋保護層厚度的檢驗，抽樣數(shù)量、檢驗方法、允許偏差和合格條件應(yīng)符合規(guī)范附錄的規(guī)定。

3、當(dāng)未能取得同條件養(yǎng)護試件強度、同條件養(yǎng)護試件強度被判為不合格或鋼筋保護層厚度不滿足要求時，應(yīng)委托具有相應(yīng)資質(zhì)等級的檢測機構(gòu)按國家有關(guān)標(biāo)準(zhǔn)的規(guī)定進行檢測。

6.混凝土強度實體檢驗要點有哪些

10.1 結(jié)構(gòu)實體檢驗10.1.1 對涉及混凝土結(jié)構(gòu)安全的重要部位，應(yīng)進行結(jié)構(gòu)實體檢驗，結(jié)構(gòu)實體檢驗應(yīng)在監(jiān)理工程師（建設(shè)單位項目專業(yè)技術(shù)負(fù)責(zé)人）見證下，由施工項目技術(shù)負(fù)責(zé)人組織實施，承擔(dān)結(jié)構(gòu)實體檢驗的試驗室應(yīng)具有相應(yīng)的資質(zhì)。

10.1.2 結(jié)構(gòu)實體檢驗的內(nèi)容應(yīng)包括混凝土強度、鋼筋保護層厚度以及工程合同約定的項目，必要時可檢驗其他項目。10.1.3 對混凝土強度的檢驗，應(yīng)以在混凝土澆筑地點制備，并與結(jié)構(gòu)實體同條件養(yǎng)護的試件強度為依據(jù)，混凝土強度檢驗，用同條件養(yǎng)護試件的留置養(yǎng)護和強度代表值應(yīng)符合本規(guī)范附錄D 的規(guī)定，對混凝土強度的檢驗也可根據(jù)合同的約定，采用非破損或局部破損的檢測方法，按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定進行10.1.4 當(dāng)同條件養(yǎng)護試件強度的檢驗結(jié)果符合現(xiàn)行國家標(biāo)準(zhǔn)《混凝土強度檢驗評定標(biāo)準(zhǔn)》GBJ 107 的有關(guān)規(guī)定時，混凝土強度應(yīng)判為合格。

10.1.5 對鋼筋保護層、厚度的檢驗，抽樣數(shù)量、檢驗方法、允許偏差和合格條件應(yīng)符合本規(guī)范附錄E 的規(guī)定。10.1.6 當(dāng)未能取得同條件養(yǎng)護試件強度，同條件養(yǎng)護試件強度被判為不合格或鋼筋保護層厚度不滿足要求時，應(yīng)委托具有相應(yīng)資質(zhì)等級的檢測機構(gòu)，按國家有關(guān)標(biāo)準(zhǔn)的規(guī)定進行檢測。

7.建筑里面的結(jié)構(gòu)實體檢測,包括哪些

建筑里面的結(jié)構(gòu)實體檢測包括專項檢測、主體結(jié)構(gòu)工程現(xiàn)場檢測、建筑幕墻工程檢測、鋼結(jié)構(gòu)工程檢測。

一、專項檢測

（一）地基基礎(chǔ)工程檢測

1、地基及復(fù)合地基承載力靜載檢測；

2、樁的承載力檢測；

3、樁身完整性檢測；

4、錨桿鎖定力檢測。

（二）主體結(jié)構(gòu)工程現(xiàn)場檢測

1、混凝土、砂漿、砌體強度現(xiàn)場檢測；

2、鋼筋保護層厚度檢測；

3、混凝土預(yù)制構(gòu)件結(jié)構(gòu)性能檢測；

4、后置埋件的力學(xué)性能檢測。

（三）建筑幕墻工程檢測

1、建筑幕墻的氣密性、水密性、風(fēng)壓變形性能、層間變位性能檢測；

2、硅酮結(jié)構(gòu)膠相容性檢測。

（四）鋼結(jié)構(gòu)工程檢測

1、鋼結(jié)構(gòu)焊接質(zhì)量無損檢測；

2、鋼結(jié)構(gòu)防腐及防火涂裝檢測；

3、鋼結(jié)構(gòu)節(jié)點、機械連接用緊固標(biāo)準(zhǔn)件及高強度螺栓力學(xué)性能檢測；

4、鋼網(wǎng)架結(jié)構(gòu)的變形檢測。

建筑結(jié)構(gòu)如下：

1、磚木結(jié)構(gòu)

用磚墻、磚柱、木屋架作為主要承重結(jié)構(gòu)的建筑，像大多數(shù)農(nóng)村的屋舍、廟宇等。

優(yōu)勢：這種結(jié)構(gòu)建造簡單，材料容易準(zhǔn)備，費用較低?？拐鹦Ч麖?。

2、磚混結(jié)構(gòu)

磚墻或磚柱、鋼筋混凝土樓板和屋頂承重構(gòu)件作為主要承重結(jié)構(gòu)的建筑，這是目前在住宅建設(shè)中建造量最大、采用最普遍的結(jié)構(gòu)類型。

優(yōu)勢：材料易得，結(jié)構(gòu)較為堅固。

3、鋼筋混凝土結(jié)構(gòu)

即主要承重構(gòu)件包括梁、板、柱全部采用鋼筋混凝土結(jié)構(gòu)，此類結(jié)構(gòu)類型主要用于大型公共建筑、工業(yè)建筑和高層住宅。

優(yōu)勢：結(jié)構(gòu)堅固，可以建造高層建筑，且抗震強。

擴展資料

建筑根據(jù)規(guī)模，可以分為兩大類：

1、大量性建筑：

大量性建筑主要是指量大面廣、與人們生活密切相關(guān)的那些建筑，如住宅、學(xué)校、商店、醫(yī)院、中小型辦公樓等。

2、大型性建筑：

大型性建筑主要是指建筑規(guī)模大、耗資多、影響較大的建筑，與大量性建筑相比，其修建數(shù)量有限，但這些建筑在一個國家或一個地區(qū)具有代表性，對城市的面貌影響很大，如大型火車站、航空站、大型體育館、博物館、大會堂等。

參考資料來源：百度百科-建設(shè)工程質(zhì)量檢測
