地形圖讀圖方法(地形圖測繪方法)

1.地形圖測繪方法有哪些

地形圖的測繪方法： 模擬法測圖和數字測圖兩種。目前，地形圖測繪主要采用數字測圖方法。

工程地形圖的測繪方法

(1)全站儀數字測圖

全站儀數字測圖是工程大比例尺地形測繪的主要方法，基于全站儀的數字測圖系統主要有兩種類型：

1、分為數字測記模式（全站儀+電子手簿或人工記錄數據再傳輸至成圖系統中經處理生成數字圖，內業成圖） ；

2、電子平板模式（全站儀+便攜計算機或PDA個人數據助理，實地成圖），實現“所見即所測，所見即所得”。

數字測圖系統具有基本數據編輯加工、圖形分層、符號配置等功能外，有些還具有屬性數據錄入與掛接、由離散點構建不規則三角網進而生成等高線、影響數據集成與疊加和不同數據格式轉換等功能。

(2) GPS RTK數字測圖技術，此方法完全與全站儀類似，利用RTK系統代替全站儀或與全站儀組合使用。

(3)數字?jǐn)z影測量和遙感測圖：對于大范圍的地形圖以及大型工程建設場地測繪等，可以利用航攝影像、遙感影像、機載激光雷達掃描系統LIDAR或使用輕型飛機攝取影像， 使用數字?jǐn)z影測量或遙感圖像處理系統生產生成DOM （數字正射影像圖）、DEM （數字高程模型）、DRG （數字柵格地圖）、DLG （數字線劃地圖）以及復合模式組成。

(4)車載移動測圖系統測圖，又稱移動道路測量系統（MMS） ， 以車輛為平臺，集成GPS接收機，視頻傳感器CCD，慣性導航系統INS，在車輛行駛過程中，快速采集道路和兩旁的地形數據成圖。

擴展資料

大地測量

研究和測定地球的形狀、大小和地球重力場，以及地面點的幾何位置的理論和方法。大地測量學是測繪學各個分支的理論基礎，基本任務是建立地面控制網、重力網，精確確定控制點的三維位置，為地形圖提供控制基礎，為各類工程施工提供依據，為研究地球形狀、大小、重力場以及變化，地殼形變及地震預報提供信息。

測繪儀器

三維激光掃描儀、水準儀、經緯儀、全站儀、GPS接收機、GPS手持機、超站儀、陀螺儀、求積儀、鋼尺、秒表等如今在攝影測量方面，相機也成為了測繪中使用的儀器。

參考資料來源：百度百科：測繪

2.地形圖的識別的方法

下面介紹幾種量算距離的方法。

依直線比例尺量取距離：用直線比例尺量取距離時，先用兩腳規（或紙條、草棍等）量出兩點間的長度，并保持此長度，再到直線比例尺上比量；使兩腳規的一端對準一個整公里數，另一端放在尺頭部分，即可讀出兩點間的實地距離。 依數字比例尺計算距離：根據比例尺的意義，我們可以得出圖上長、相應實地水平距離和比例尺三者之間的關系式： 實地距離=圖上長*比例尺分母。

這是我們計算距離的基本公式。具體計算時，先用直尺在圖上量取兩點間的厘米數，然后將該厘米數代入公式，就得出兩點間實地距離。

如在1:5萬圖上量得甲、乙兩點為3.4厘米，則實地距離為： 3.4厘米*50000÷100厘米=1700（米） 究竟要加多大的改正數？由于實地地形情況比較復雜，很難提出一個最準確的改正數，只能根據部隊實驗的結果，提供一個改正參考數據，這個數據是：坡度為0°—5°時，加改正數3%；坡度為5°—10°時，加改正數10%；坡度為10°—15°時，加20%；坡度為15°—20°時，加30%；坡度為20°—25°時，加40%；坡度為25°—30°時，加50%。這只是個實驗平均數，有的地方可能大于這個數，有的地方可能小于這個數，使用是要加以注意。

（三）地形圖概貌 1. 地形圖的顏色 地圖上居住的“客人”，其實都是我們經常耳聞目睹的老相識，比如，高山、低嶺、大江、小溪、房屋、公路等等，都是我們很熟悉的。為什么一搬到地圖上就不認識了呢？這是因?yàn)橹茍D人員給它們化了妝，換了一種面孔，所以，就感到陌生了。

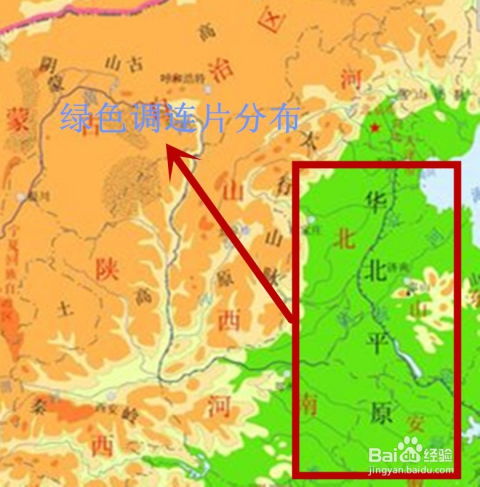

地圖的顏色有四種，即黑、藍、綠和棕色。 居民地、道路、獨立地物、境界、方里網、地名和注記等，都是要突出表示的，所以用黑色； 水是透明的藍色，所以江河、湖泊、水庫、水渠、池塘等都用藍色； 各種植物都是綠色的。

地圖上就把森林、苗圃、果園等地區染成淺綠色；一九七八年以后出版的地圖，除突出樹和獨立樹叢仍用黑色外，其余植被符號，都一律印成綠色了。 地表面多為土黃色，所以地圖上就用近似土黃的棕色表示高低起伏的自然形態。

2. 圖廊外各部名稱和作用 地形圖每幅圖廓的四周，都有許多“標號”，它們各有各的名稱和用途。 在圖幅上方中央的，叫“圖名、圖號”。

如圖上寫著“新華縣”，就是圖名，它在這幅圖里是最大最著名的地方。“8-48-85-甲”，叫圖號，它是告訴你這幅圖的位置，就是地圖的“門牌號碼”。

圖號下邊的一行小字，如：“四川省新華縣〓上邊縣〓康縣”，是說明這幅圖里都包括哪些縣、區，誰占的面積大，就把誰寫在前邊。圖廓外左上角有個井字格，叫小接圖表，它是表明周圍“鄉鄰”關系的；中間有暈線的是本幅圖，四周八個格里寫的是“鄰居”的圖名，看著它，就可以拼接地圖了。

圖的下方中央，是比例尺，它是地圖大小、內容詳略、精度高低的標準，也是量算距離的尺碼。 比例尺左邊的圖形，是表示地圖方位的。

線畫正直，頂上有個小五角星，是表示指向地球北極的，叫真子午線，又叫真北方向線；線畫頂端有個小箭頭的，表示磁針?biāo)傅姆较颍写抛游缇€，又叫磁北方向線；線畫頂端有個“V”的，表示縱坐標線所指的北方，這三條方向線合起來叫三北方向。由于地球的質量各處不一樣，在不同的地方，這三個方向得不一致的，三者之間就構成三種角度。

以子午線為準；與縱坐標線之間的夾角，叫坐標縱線偏角（又叫子午線收斂角）；與磁子午線之間的夾角，叫磁偏角；磁子午線與縱坐標線之間的夾角，叫磁坐偏角。根據測繪人員實地測量的結果，這三個偏角的方向和大小，在各地是不一樣的，所以在每幅圖上的圖形也不一樣。

以真子午線為準：磁子午線在東邊時叫東偏，東偏為正，用“+”表示，就畫在真子午線東邊；在西邊時叫西偏，西偏為負，用“-”表示，就畫在真子午線西邊。夾角內的數字是偏角的度數，沒有括號的是360°制，括號里的是密位制，它是標定地圖方位時，供修正指北針用的。

偏角圖的左邊，是坡度尺，它是供比量坡度用的。尺的水平線下邊有兩行數字，“1°2°4°……30°”，是360°制的度數；“3.5、7、11……58%”是用百分?jǐn)?shù)表示的度數，如45%，表示水平距離100，垂直距離45，坡度約為24°。

百分?jǐn)?shù)是供工程設計時用的。右圖廓的外邊是圖例，上面印的都是常用地形符號。

3. 地形圖的測制說明 在圖幅下方的右端，是地圖的測制出版說明，這是告訴你測圖的方法，測制時間和依據，用圖時要加以特別注意：凡是有“航攝”、“調繪”等字的，表明這幅圖是用航空攝影測量方法測制的，地形準確可靠。注明的測制年月愈近，地圖內容愈新穎，反之，則愈陳舊。

圖上寫有“1954年北京坐標系”，“1956年黃海高程系”，是計算平面位置和高程的依據。比方說，公路里碑上的公里數，通常是從大城市起算的；說某某建筑有多高，一般是從地面算起。

這就是說，地球上任何一點的位置都是相互聯系，都有一定相對關系。我們測繪地面上點的位置，也是一樣，也要有一個起算標準，不然就分不出高低、這了。

測繪地面上某個點的位置時，需要兩個起算點：一是平面位置，一是高程。計算這兩個位置所依據的系統，就叫坐標系統和高。

3.看懂地圖的方法有哪些

地圖是一個統稱，可以包括地形圖、平面圖、氣候（洋流）圖、地震（火山）圖、磁場圖、各種資源礦產物產圖、交通航線圖、旅游圖、商業圖，人口分布圖、或是世界圖、城市街道圖等，太多了。

1、先搞清楚上北下南，左西右東，不要拿倒了（比如說不認識的語言，但也可從圖形及數據中獲得很多信息）2、弄清楚比例尺，才能對面積大小有較清晰概念（看分冊地圖時，英國國土面積顯得比日本還大，這是沒注意比例尺緣故）3、注意經緯度，更好地理解方位：由于地球是類圓形的，把它置之平面的紙上，難免會產生一定視覺上的形變，故看起來不垂直不平行的地方，很有可能在同一經度或緯度。知道地球是偏轉的圓球體，對理解氣候等有諸多幫助4、圖標、線條、顏色各代表一定的意思，這在大多數地圖底下都有注釋（在不同的地圖中，圖標可能用得會不一樣）。

4.看懂地圖的方法有哪些

地圖是一個統稱，可以包括地形圖、平面圖、氣候（洋流）圖、地震（火山）圖、磁場圖、各種資源礦產物產圖、交通航線圖、旅游圖、商業圖，人口分布圖、或是世界圖、城市街道圖等，太多了。

1、先搞清楚上北下南，左西右東，不要拿倒了（比如說不認識的語言，但也可從圖形及數據中獲得很多信息）

2、弄清楚比例尺，才能對面積大小有較清晰概念（看分冊地圖時，英國國土面積顯得比日本還大，這是沒注意比例尺緣故）

3、注意經緯度，更好地理解方位：由于地球是類圓形的，把它置之平面的紙上，難免會產生一定視覺上的形變，故看起來不垂直不平行的地方，很有可能在同一經度或緯度。知道地球是偏轉的圓球體，對理解氣候等有諸多幫助

4、圖標、線條、顏色各代表一定的意思，這在大多數地圖底下都有注釋（在不同的地圖中，圖標可能用得會不一樣）

5.工程地質圖的一般讀圖步驟有哪些

1.讀圖判斷斷層性質

地層分界線延伸方向?yàn)槟夏蠔|（sse），各系地層呈條帶狀分布；中間條帶為奧陶系，向兩側依次對稱出現石炭系、二迭系、三迭系、白堊系；老地層在中間，向兩側地層變新，判斷為背斜構造。

斷層f切割o、c、p地層，斷層面傾向?yàn)楸北蔽鳎╪nw），且斷層北側即上盤的地層露寬度變大，斷定是本盤上升所致，即上盤上升。由此，斷層f為逆斷層。

2.畫剖面圖

畫a-a的高程網（高程為400、500、600、700、800）;

讀出剖面線與地形線交點的高程，并標注到剖面圖對應的位置上，用光滑線連接得到地形線；

讀出剖面線與斷層線交點的高程，并標注到剖面圖對應的位置上，根據斷層傾向、傾角畫出斷層線；

讀出剖面線與地層分界線的高程，并標注到剖面圖對應的位置上，根據巖層傾向、傾角畫出地層分界線。（注意分析背斜與斷層的關系）

清圖上色。

不復雜的，試一二次，就能做好。

6.地理地形圖應該怎么分析

是不是經常在考試時碰到地形圖？是不是一直在為地形圖的判讀苦惱？是不是感到無從下手？是不是一直處于“山谷”和“山脊”傻傻分不清楚的狀態？今天小猿為你帶來了讀圖技巧，滿滿干貨哦。

首先，小猿帶來的是通用的讀圖技巧，不僅適用于地形圖的判讀，更適用于在學習過程中遇到的所有的圖哦。

第一步，當然是看圖名啦。圖名可是不容小覷的呢。圖名往往會告訴你圖的類型及圖的內容，為你指明做題的方向。看到圖名后，你可以大致思考一下用什么方法讀圖、用什么知識作答，熟練的同學還可以大致猜測到這題的考點。如此說來，你還能忽略圖名嗎？

第二步，地圖的基本三要素是什么呢？方向，圖例，比例尺?；A(chǔ)的知識點可是不能忘的。

1. 方向：

(1)通常方法：上北下南、左西右東；

(2)有指向標的地圖：箭頭指向北方；

(3)有經緯網的地圖：經線指示南北方向，緯線指示東西方向；

(4)室外看地圖：面朝北背朝南；

(5)確定地平面方向：指南針；北極星；太陽；年輪；樹葉疏密；山兩側的潮濕程度。

2. 比例尺：

(1)定義：圖上距離與實地距離之比；

(2)表示方法：數字式；文字式；線段式；

(3)大小比較：分子為1，分母大，則比例尺??；

(4)用比例尺量算：注意線段式比例尺的應用；

(5)相同圖幅的兩幅地圖：比例尺越大，表示的范圍越小，內容就越詳盡；比例尺越小，表示的范圍越大，內容就越簡略；

(6)學校平面圖宜用約1/1000的比例尺。

3. 圖例與注記：

(1)圖例和注記幫助我們區別不同類型的地理事物，了解它們的特征，然后在地圖上查找需要的地理信息；

(2)常用圖例符號：

7.地質填圖方法種類有哪些

你才加10分，太少了。

地質填圖：1.室外工作：首先要對工作區進行踏勘，確定填圖的精度，新工作區要進行實測剖面，建立標志層，尋找化石，計算各個巖層的厚度，建立柱狀圖等。然后根據設計的精度布線，組織技術人員進行填圖，對于重要的構造或者地層，可以采用穿插法，也可以采用追索法，對于工作區的礦點或者重要的構造可以做些地表揭露工程，每天的野外工作都要認真的搜集地質特征，做好記錄。

2.室內工作：把野外搜集到的資料投影在地形圖上。工作區任務完成后要整理資料，寫地質報告。

地質填圖的種類：地質填圖可以根據需要確定它的精度，我國1:5萬的地質填圖早在70年代以前就完成了，西部地區也早已完成了1:10萬的填圖。同時我國的航測探礦工作也早就完成了，對于一些比較大的或者中型的礦床大部分都已探明或者備案，現在我們需要做的是對一些礦點，礦區外圍進行填圖，這些工作都是大比例尺的。對于這些地區，同時還會有相關專業的工作，比如，物探，化探，水文地質等。

就簡單的回答這些。

8.地理地形圖應該怎么分析

是不是經常在考試時碰到地形圖？是不是一直在為地形圖的判讀苦惱？是不是感到無從下手？是不是一直處于“山谷”和“山脊”傻傻分不清楚的狀態？今天小猿為你帶來了讀圖技巧，滿滿干貨哦。

首先，小猿帶來的是通用的讀圖技巧，不僅適用于地形圖的判讀，更適用于在學習過程中遇到的所有的圖哦。第一步，當然是看圖名啦。

圖名可是不容小覷的呢。圖名往往會告訴你圖的類型及圖的內容，為你指明做題的方向。

看到圖名后，你可以大致思考一下用什么方法讀圖、用什么知識作答，熟練的同學還可以大致猜測到這題的考點。如此說來，你還能忽略圖名嗎？第二步，地圖的基本三要素是什么呢？方向，圖例，比例尺。

基礎的知識點可是不能忘的。1. 方向：（1）通常方法：上北下南、左西右東；（2）有指向標的地圖：箭頭指向北方；（3）有經緯網的地圖：經線指示南北方向，緯線指示東西方向；（4）室外看地圖：面朝北背朝南；（5）確定地平面方向：指南針；北極星；太陽；年輪；樹葉疏密；山兩側的潮濕程度。

2. 比例尺：（1）定義：圖上距離與實地距離之比；（2）表示方法：數字式；文字式；線段式；（3）大小比較：分子為1，分母大，則比例尺??；（4）用比例尺量算：注意線段式比例尺的應用；（5）相同圖幅的兩幅地圖：比例尺越大，表示的范圍越小，內容就越詳盡；比例尺越小，表示的范圍越大，內容就越簡略；（6）學校平面圖宜用約1/1000的比例尺。3. 圖例與注記：（1）圖例和注記幫助我們區別不同類型的地理事物，了解它們的特征，然后在地圖上查找需要的地理信息；（2）常用圖例符號：。
