架子工(怎么寫腳手架施工方案)
1.怎么寫腳手架施工方案
滿堂腳手架施工方案 目錄 第一節 編制依據 2 第二節 工程概況 2 第三節 施工總體安排 2 一、施工條件 2 二、施工準備 2 三、勞動力計劃 3 第四節 主要施工方法 3 一、搭設形式 3 二、腳手架構造 3 三、滿堂腳手架施工工藝 5 第五節 腳手架的計算 7 第六節 技術質量保證措施 9 第七節 安全使用措施保障 11 一、安全注意事項 11 第一節 編制依據 1.《建筑施工手冊》（第二版）； 2.《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001 J84-2001）; 3.《建筑施工腳手架實用手冊》； 4.《建筑施工安全檢查標準》（JGJ59-99）; 5.《建筑地基基礎設計規范》（GB 5007-2002）。
第二節 工程概況 該工程為四川省人民醫院高壓氧艙設備用房工程，位于一環路西二段34號，交通比較方便，整個施工場地狹窄，無施工場地。結構形式為框架結構。
建筑高度：10.05M，地上2層，地下1層，建筑面積約為：2057㎡。屋面局部設有鋼網架，為了方便施工，在一層氧艙大廳內搭設滿堂腳手架，架體高度為6M，采用滿堂鋼管腳手架。
第三節 施工總體安排 一、施工條件 根據本工程情況，滿堂腳手架采用鋼管在一層砼地面上搭設腳手架至二層屋面，解決鋼網架施工和內裝飾施工。 二、施工準備 1、材料準備 鋼管：采用φ48*3.5的焊接鋼管，主要用于腳手架的各種受力桿件。
扣件：直角扣件（十字扣）用于兩根呈垂直交叉鋼管的連接；旋轉扣件（回轉扣）用于兩根呈任意角度交叉鋼管的連接；對接扣件（一字扣）用于兩根鋼管對接連接。 腳手板：采用3000*250*60木跳板，滿鋪于各作業面上。
2、材料供應及料場安排 腳手架工程所用材料在架料租賃公司租賃，根據計劃進場。 由于本工程由一家施工隊伍施工，較易管理，鋼管應堆放整齊，不同長度鋼管應分別堆放。
堆料場內各掛一標示牌，注明料場的管理制度、負責人、鋼管維護保養等。 三、勞動力計劃 序 號 工 種 人 數 備 注 1 架 子 工 2 上 崗 證 2 雜 工 1 第四節 主要施工方法 滿堂腳手架全高為6m，采用單立桿腳手架，且本工程工期較緊，腳手架應滿足結構及裝飾施工的要求。
一、搭設形式 在一層砼地面上搭設滿堂腳手架至屋面。 二、腳手架構造 1、立桿 本工程立桿排距為1.5m，立桿柱距1.5m，立桿外側距建筑物為200mm。
豎立桿時，桿件長短要搭配使用；立桿接頭除頂層可采用搭接外，其余必須采用對接扣件進行對接。對接時，對接扣件交錯布置，兩個相鄰立桿上接頭不能設在同步同跨內，兩相鄰立桿接頭在高度方向錯開距離不小于500mm；各接頭中心距主節點的距離不大于步距的1/3。
搭接時的搭接長度Ld≥1000mm，用不少于兩個旋轉扣件扣牢，扣件的外邊緣距桿端距離為150mm。立桿應沿其軸線搭設到要求位置（6米）。
立桿上必須設置縱橫向掃地桿?？v向掃地桿用直角扣件固定在距墊板下皮150mm處的立桿上。
橫向掃地桿用直角扣件緊靠縱向掃地桿下方固定在立桿上。當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延伸兩跨與立桿固定，且高低差不應大于1米。
立桿的垂直偏差不大于架高的1/300，同時其絕對偏差不大于75mm。 2、大橫桿 大橫桿步距為1.5m，長度為6m，對立桿起約束作用，與立桿用直角扣件扣緊，不得遺漏。
上下相鄰的大橫桿在立桿的里外兩側錯開布置，減少立桿偏心受荷。大橫桿采用對接扣件連接，接頭與相鄰立桿距離≤500mm。
同一平面內側和外側、上步和下步相鄰的兩根大橫桿的接頭均應相互錯開，不得出現在同一跨間內，水平間距為≥500mm。同一排大橫桿水平偏差不大于該片腳手架總長度的1/250且不大于50mm。
立桿及大橫桿接頭位置詳見下圖1: 3、剪刀撐 所有腳手架沿兩端轉角處起，每3根立桿設一道，連續布置 。剪刀撐從腳手架縱向兩端搭起，采用單桿沿架高連續設置. 剪刀撐斜桿用旋轉扣件扣在小橫桿伸出端上，旋轉扣件中心距主節點的距離不得大于150mm。
斜桿與水平面的夾角為45°。 斜桿的接頭除頂層可以采用搭接外，其余各接頭均采用對接扣件連接。
4、腳手板 腳手板采用木腳手板，對接平鋪設置在三根均勻分布大橫桿上，在架子寬度內全部鋪嚴、鋪滿，并沿腳手板內外兩側通長設不小于180mm高擋腳板，腳手板平面內側離墻間距不大于200mm。腳手板用8#鉛絲與大橫桿（擋腳板為立桿）綁扎牢固，不得在人行走時滑動，嚴禁出現端頭超出支撐橫桿150mm的探頭板。
5、連墻桿 靠近主節點設置，偏離主節點的距離不得大于300mm，從底步第一根大橫桿處開始設置，間距：豎向?yàn)槊繉?，橫向?yàn)?.5米。腳手架與建筑物的連接點，遇柱與柱錨固；無柱時，在梁或外挑板上予埋Φ22的鋼筋環，將連墻桿與之連接見下圖2。
本工程連墻桿采用剛性連接，嚴禁使用僅有拉筋的柔性連墻件。 連墻桿應呈水平設置，當不能水平設置時，與腳手架連接的一端應下斜連接，禁止采用上斜連接。
6、護欄和擋腳板 在鋪腳手板的操作層上必須設置擋腳板和一道護欄，欄桿高度1.2m，擋腳板高不小于180mm。 三、滿堂腳手架施工工藝 1、搭設的順序 一層砼地面→擺放掃地桿→自角部起依次向兩邊豎立桿，底端與縱向掃地桿扣接固定后、裝設橫向掃地桿也與該立桿固定（。
2.腳手架搭設方案
根據《建筑施工腳手架安全技術統一標準》要求；腳手架鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3*3.6mm（方案按Φ48*3.0mm計算），材料進場應提供產品合格證且進行驗收，合格后方可投入使用。
扣件進入施工現場應檢查產品合格證，并應進行抽樣復試，技術性能應符合國家標準《鋼管腳手架扣件》的規定，扣件外觀檢查無裂紋，在螺栓擰緊力矩達到65N·m時，不得發生破壞。用黃色油漆刷腳手架立桿、大小橫桿、縱橫向掃地桿。
紅色油漆刷連墻件，黃黑相間雙色油漆刷腳手架外側防護欄桿、斜道防護欄桿、卸料平臺防護欄桿。紅白相間雙色油漆刷剪刀撐、橫向斜撐、踢腳板、樓梯臨邊防護欄桿、施工電梯卸料平臺臨邊防護欄桿。
腳手架外側防護必須使用合格的密目式安全網封閉，架體陰陽轉角處應設置4根立桿，大橫桿應連通封閉。主節點處必須設置縱橫向水平桿，立桿除頂層頂部外必須采用對接，大橫桿在架體轉角外可以搭接，剪刀撐必須搭接。
剪刀撐、連墻件必須隨外腳手架同步搭設、同步拆除，嚴禁后搭或先拆。落地式腳手架搭設高度不宜超過35m，高度在35~50m時必須采取卸荷措施，高度大于50m時必須采取卸荷措施并對專項方案進行專家論證。
腳手架基礎平整、夯實、混凝土硬化，基礎應采用100mm厚C25混凝土硬化，立桿底部設置底座或墊板。墊板應采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板。落地式腳手架必須設置縱、橫向掃地桿，縱向掃地桿宜采用直接扣件固定在緊靠縱向掃地桿下方的立桿上。
當立桿基礎不在同一高度時必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m，緊邊坡上方的立桿軸線道邊坡的距離不小于500mm。腳手架基礎應考慮周邊設有排水措施，腳手架底座底面標高應高于室外自然地坪50mm。
立桿基礎外側設置截面不小于200mm*200mm的排水溝，保證腳手架基礎不積水，腳手架外側滿掛密目安全網，網目數不低于2000 目/100cm 2 ，網體豎向連接時采用網眼連接方式，每個網眼應用16#鐵絲與鋼管固定，網體橫 向連接時采取搭接方式，搭接長度不得小于200mm。
架體轉角部位應設置木枋作內襯以保證架體轉角處安全網線條美觀。腳手架外側自第二步起底部設180mm擋腳板，在高600mm與1200mm處各設同材質的防護欄桿一道。腳手架內側形成臨邊的，則按腳手架外側防護做法。
腳手架外排立桿、大橫桿表面刷黃色油漆，攔腰桿表面刷黃黑相間雙色油漆，外立面每隔3層或9m設置一道200mm高警示帶，固定于立桿外側。警示帶尺寸見圖示，表面刷紅白相間警示色油漆。作業層必須滿鋪腳手板，腳手板離建筑物結構的距離不應大于150mm。
落地架第二層、懸挑架（爬架）首層，中間層不超過10m且不超過三層滿鋪一道硬質隔斷防護，并在兩層硬防護的中間部位張掛水平兜網，水平兜網必須兜掛至建筑物結構。腳手架的內立桿距離體凈距一般不大于200mm，如大于200mm的必須鋪設平整牢固的站人片。
作業層腳手板與建筑物之間的空隙大于150mm 時應做全封閉，防止人員和物料墜落。連墻件表面應刷紅色醒目油漆，便于檢查和警示。腳手架必須采用剛性連墻件，連墻件應從底層第一步縱向水平桿處開始設置，當該處有困難時，應采用可靠措施固定。
3.求：建筑腳手架搭設施工方案
參考： 售樓部腳手架搭設施工方案一、編制依據1、《長沙開福萬達廣場售樓部施工圖紙》2、《建筑施工安全檢查標準》（JGJ59-99）3、《建筑機械使用安全技術規程》JGJ33-20054、相關法律、法規、地方性條文規定的內容5、建筑施工高處作業安全技術規范（JGJ80-91）6、《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001）7、《建筑結構荷載規范》（GB50009-2001）8、《建筑施工手冊》第四版二、工程概況長沙開福萬達廣場位于湖南省長沙市，東至福慶街、西長街，西至湘江大道，南至五一大道，北至潮宗街。
分為A、B、C、D四個區，總建筑面積約100.5萬平方米，其中地上建筑面積80萬平方米、地下建筑面積20.5萬平方米。地下室兩層，地上最多48層，建筑物高度最高將近170米。
售樓部工程為三層鋼結構工程，建筑物高度17.4米，為方便售樓部外墻施工以及保證施工作業人員臨邊作業安全，擬在售樓部外側搭設落地式雙排腳手架到頂。通過對施工現場的查看，只能在售樓部外側回填土上層處理后，放置通長墊木，售樓部落地式雙排腳手架立桿基礎坐落在通長墊木上。
三、施工準備 1、技術準備⑴項目施工管理人員及勞務隊伍施工管理人員必須認真熟悉施工圖紙和施工專項方案，嚴格按照設計要求及國家現行安全規范進行腳手架搭設。⑵項目施工員組織操作人員進行本分項工程的詳細技術交底、安全交底，明確施工過程中重點和難點以及注意事項，操作方法，缺陷處理、安全注意事項等內容，并讓接受交底的每位操作人員簽字確認。
2、機具（材料）準備：采用3.5mm厚，直徑48mm的標準鋼管，進場時嚴格檢查材料質量，壁厚不夠的嚴禁用于現場施工?？奂捎?kg/個的標準扣件，十字扣件、旋轉扣件和直接扣件合理搭配。
墊木：可采用40mm厚木跳板通長設置，或面積不小于0.15㎡厚度不小于30mm的木板進行鋪墊。密目網：應使用新購進的綠色安全立網，對于破損、雜物殘留或顏色不一致的密目網嚴禁用于外架立面防護。
安全兜網：用于操作面下層的安全兜網規格為必須能夠承受100kg重物10m高沖擊荷載，出場合格證和質保證書齊全，并在進場后進行沖擊試驗，報監理業主審核合格后方可投入使用。竹跳板、竹膠板、木板等。
其它機具材料準備如切割機、鐵絲、扎絲、扳手、工具包及操作工人的安全“三寶”等合理配置。3、人力準備：勞務公司必須配備專業架子工班組，用于腳手架搭設，要求操作熟練、持證上崗、入場教育、安全技術交底齊全。
架子工的數量不少于10人，以滿足現場施工需求。同時，配備足夠數量的普工，用于材料傳遞、清理等輔助工作。
四、搭設方法：本售樓部工程采用落地式雙排腳手架進行搭設。1、落地式雙排腳手架搭設范圍：落地式雙排腳手架為整個售樓部建筑邊線四周從現有地面一直到屋面頂標高上面1.2m。
落地式雙排腳手架搭設平面圖示意如下：2、售樓部周邊場地平整。因?yàn)槭蹣遣拷ㄖ镏苓吘鶠榛靥钔良敖ㄖ龋虼瞬荒苤苯訉⒙涞厥侥_手架基礎坐落其上。
采取的處理方法為用挖機在建筑物外邊緣2米范圍內回填土上進行找平及往返碾壓夯實，使其達到足夠的平整度、強度及穩定性。3、墊木設置：在售樓部周邊場地平整驗收合格的前提下，應在建筑物外300mm及1200mm處通長設置兩排墊木，保證其整體平整度。
4、立桿定位：立桿必須坐落在建筑物外300mm及1200mm處通長設置的兩排墊木上，第一排立桿距離建筑物外立面300mm，第二排立桿距離第一排立桿900mm，立桿橫向間距1.2m，步距1.8m。立桿豎向接頭采用對接接頭，接頭位置錯開50%。
5、掃地桿、水平桿設置：距地面200mm縱橫設置掃地桿，再向上每隔900mm設置一排水平桿，操作面上外側應增設一道水平桿。6、小橫桿設置：橫桿設置于水平桿上方，位于立桿和水平桿相交處，兩側伸出水平桿一拳頭為宜，要求外側伸出長短必須一致。
7、本工程所用掃地桿、立桿、水平桿、橫桿等在投入使用前必須將鋼管表面涂刷成黃色；剪刀撐用鋼管在投入使用前必須將鋼管表面涂刷成紅白相間條紋，間距5008、剪刀撐設置：雙排外架剪刀撐從角部第一根立桿開始搭設，每排外架從外側立面的兩端通長設置剪刀撐，剪刀撐由底至頂連續設置，中間各道剪刀撐之間的凈據不應大于15m，剪刀撐鋼管斜角采用60°，接頭搭接長度為1m，接頭位置采用3個旋轉扣件連接，除在兩頭與立桿和大橫桿連接外，中間還增加2~4個節點。剪刀撐搭接示意圖： 9、連墻桿件設置：為了增強腳手架的側向剛度及穩定性，在外腳手架于建筑物之間設置連接桿件。
本工程在第一排掃地桿位置就在每根鋼柱位置設置連墻件，連墻件從縱向掃地桿上引出，用短鋼管鎖住鋼柱的方式進行加固。雙排外架高度大于6m時必須設置連墻桿件，水平及豎向每隔6m設置一道，不超過兩步三跨為原則。
根據本工程施工現場的實際情況，連墻桿件可采用鎖住鋼柱或鋼梁的方式進行，示意圖如下：⑴利用外腳手架上小橫桿與短鋼管一起鎖住結構鋼柱的方式，起到外腳手架與結構主體連接加固的作用：⑵利用外腳手架立桿上引出的小橫桿與短鋼管一起鎖住結構鋼柱的方式。
4.外架施工方案
腳手架工程一 腳手架方案選擇1、選擇原則（1）工期的要求及施工組織安排情況；（2）工程的結構形式及高度情況；（3）架體的結構選型，力求做到結構要安全可靠，造價經濟合理；（4）在規定的條件下和規定的使用期限內，能夠充分滿足預期的安全性和耐久性；（5）選用材料時，力求做到常見通用、可周轉利用，便于保養維修；（6）結構選型時，力求做到受力明確，構造措施到位，升降搭拆方便，便于檢查驗收；（7）綜合以上幾點，腳手架的搭設，還必須符合《建筑施工安全檢查標準》要求，要符合省文明標化工地的有關標準。
2、架體的選擇根據以上原則，同時結合本工程的實際情況，綜合考慮了以往的施工經驗，決定采用以下腳手架方案：13#、16#、17#樓及商業5#樓、部分地下車庫為框架剪力墻高層結構，考慮周材的周轉、場地條件以及施工部署的要求，在一層至二層采用雙排落地式鋼管腳手架，搭設高度9m。三層至十層、十一層至建筑頂部采用型鋼懸挑雙排鋼管腳手架分段搭設。
3、腳手架材料選擇（1）鋼管采用48mm*3.5mm焊接鋼管，鋼材強度等級Q235-A，鋼管表面應平直光滑，不應有裂紋、分層、壓痕、劃道和硬彎，新用的鋼管要有出廠合格證。腳手架施工前必須將入場鋼管取樣，送有相關國家資質的試驗單位，進行鋼管抗彎、抗拉等力學試驗，試驗結果滿足設計要求后，方可在施工中使用。
（2）腳手架的搭設使用可鍛鑄造扣件，應符合建設部《鋼管腳手扣件標準》JGJ22-85的要求，由有扣件生產許可證的生產廠家提供，不得有裂紋、氣孔、縮松、砂眼等鍛造缺陷，扣件的規格應與鋼管相匹配，貼和面應干整，活動部位靈活，夾緊鋼管時開口處最小距離不小于5mm。鋼管螺栓擰緊力矩達70N.m時不得破壞。
如使用舊扣件時，扣件必須取樣送有相關國家資質的試驗單位，進行扣件抗滑力等試驗，試驗結果滿足設計要求后方可在施工中使用。（3）搭設架子前應進行保養，除銹并統一涂色，顏色力求環境美觀。
腳手架立桿、防護欄桿、踢腳桿統一漆黃色，剪刀撐統一漆桔紅色。底排立桿、掃地桿均漆紅白相間色。
（4）腳手板采用竹串片腳手板，其厚度不得少于50mm，拼接螺栓的間距不得大于60mm，螺栓孔徑與螺栓應緊密配合。（5）安全網采用密目式安全網，網目應滿足2000目/100cm2，做耐貫穿試驗不穿透，1.6*1.8m的單張網重量在3kg以上，顏色應滿足環境效果要求，選用綠色。
要求阻燃，使用的安全網必須有產品生產許可證和質量合格證，以及由建筑安全監督管理部門發放的準用證。（6）連墻件采用鋼管，其材質應符合現行國家標準《碳素鋼結構》（GB/T700）中Q235A鋼的要求。
（7）懸挑腳手架水平懸挑桿采用16a號槽鋼，總長3m，其中錨固建筑物內的長度為1.5m，懸挑長度為1.4m。鋼絲繩采用直徑為18.5mm的6*19鋼絲繩，預埋錨環采用直徑為16mm的圓鋼。
懸跳腳手架的最底層采用舊木模板進行封閉。（8）懸挑腳手架陽角型鋼采用16a號槽鋼，長度為2.1m。
斜拉鋼絲拉繩采用6*19型號，直徑為14mm。懸挑腳手架陽角型鋼的材質要求同懸挑腳手架。
型鋼與建筑物預埋件焊接，焊接焊縫必須飽滿均勻，焊縫寬度與厚度必須滿足設計要求，焊條選用T506以上焊條，焊條在必須有出廠合格證明方可使用。焊條必須正確存放和使用，謹防受潮，焊條一旦破裂，不得繼續使用。
斜拉鋼絲繩上部的預埋錨環采用直徑為16mm的圓鋼。（9）卸料平臺主梁采用18號槽鋼，次梁采用10號槽鋼。
鋼材強度等級不低于Q235，其質量應符合現行國家標準《碳素鋼結構》（GB/T700）和《低合金高強度結構鋼》GB/T1591的規定。斜拉鋼絲繩采用6*19型直徑24.5mm，上部鋼絲繩預埋錨環采用直徑為30mm圓鋼，下部主梁預埋錨環采用直徑20mm圓鋼。
二 腳手架搭設的一般要求1、立桿構造要求（1）腳手架的底部立桿采用不同長度的鋼管參差布置，兩個相鄰立柱接頭在高度方向錯開的距離不應小于500mm；各接頭中心距主節點的距離不應大于步距的1/3。立柱的搭接長度不應小于1m，不少于兩個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100mm。
立桿、大橫桿的接頭位置（2）立于地面立桿應設置墊木，并設置縱橫方向掃地桿，連接于立腳點桿上，離底座20cm左右。（3）立桿的垂直偏差應控制在不大于架高的1/400。
2、大橫桿、小橫桿設置（1）大橫桿在腳手架高度方向的間距1.8m，以便立網掛設，大橫桿置于立桿里面，每側外伸長度為150mm。(2)外架子按立桿與大橫桿交點處設置小橫桿，兩端固定在立桿，以形成空間結構整體受力。
小橫桿靠墻一側的外伸長度不應大于500mm。(3)大橫桿設置在小橫桿之上，并以直角扣件扣緊在橫向水平桿上。
大橫桿在操作層的間距不宜大于400mm。大橫桿的長度一般不宜小于3跨，并不小于6m。
縱向水平桿一般宜采用對接扣件連接，也可采用搭接，對接接頭應交錯布置，不應設在同步、同跨內，相鄰接頭水平距離不應小于500mm，并應避免設在大橫桿的跨中。搭接接頭長度不應小于1m，并應等距設置三個旋轉扣件固定，端部扣件蓋板邊緣至桿端的距離不應小于100mm。
3、剪刀撐（1）每道剪刀撐跨越立柱的根。
5.求外架施工方案
外腳手架專項施工方案 一、編制依據 1、四川音樂學院琴房大樓工程施工設計圖。
2、國家、省市有關的操作規程、驗收規范。 3、《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001,J84-2001）、《建筑施工安全檢查標準》（JGJ59-99）。
4、四川省、成都市有關的安全規定、管理制度。 5、我公司有關安全、文明施工的規定。
二、工程概況 本工程為四川音樂學院琴房大樓屋頂鋼架施工用腳手架。屋頂高為54.7米，鋼架安裝高度為53.1米。
在47.1米標高層和50.2米標高層局部有窗，可作為腳手架底座的支撐點，在（5G）、（5F）、（5C）、（5D）軸旁，鋼架以下無窗或有窗但不能利用的地方，采取其他措施支撐腳手架。本工程在50.2米標高層屋面采用滿堂鋼管架作為鋼架裝飾施工用腳手架，（5B）~(5G)軸之間采用懸挑吊架。
三、材料的垂直運輸 由于腳手架用鋼管最長達6米，無法從電梯或樓梯運輸至屋面，必須在屋面設置吊運設備，我公司擬采用在屋面設置一臺吊籃架來運輸搭拆腳手架所需鋼管等材料。待屋面裝飾鋼架施工完畢后，將鋼管等材料運輸下樓后拆除。
四、腳手架的搭設 （一）原材料要求 1、鋼管 腳手架均管材采用Ф48*3.5鋼管搭設，立桿、大橫桿、斜撐采用單根長4~6m的鋼管，小橫桿的鋼管長度為2~5m，以便適應腳手架的寬度變化。鋼管應采用現行國家標準《直縫電焊鋼管》（GB/T13793）或《低壓流體輸送用焊接鋼管》（GB/T3092）中規定的3號普通鋼管，質量要符合國家標準《碳素結構鋼》（GB/T70）的Q235-A級鋼的規定，鋼管有出廠合格證，凡有嚴重腐蝕、彎曲、壓扁或裂紋者，均不得使用，鋼管上嚴禁打孔。
2、扣件和底座 新扣件和底座的材質應符合《鋼管腳手架扣件》（GB15831）的規定，扣件在螺栓擰緊扭力矩達65N.m時不得發生破壞?？奂偷鬃鶓?yīng)有合格證，并應有架桿規格配套使用，凡有脆裂、變形或滑絲等現象者，均嚴禁使用，扣件開口處的最小距離不小于5mm；扣件的活動部位應使其轉動靈活，旋轉扣件的兩旋轉面間隙要不小于1mm。
3、腳手板 腳手板采用木腳手板，其材質要符合現行國家標準《木結構設計規范》（GBJ5）中Ⅱ級材質的規定。腳手板厚度不應小于50mm，兩端各設直徑為4mm的鍍鋅鋼絲兩道。
4、工字鋼 采用16號工字鋼作為懸挑臂。質量要符合國家標準《碳素結構鋼》（GB/T70）的Q235-A級鋼的規定。
（二）滿堂鋼管腳手架搭設工藝流程 （三）懸挑吊架的搭設工藝流程 （四）滿堂鋼管腳手架的搭設 腳手架必須由專業架工進行搭拆。 1、腳手架的基座 本工程腳手架的基礎搭設在屋面板上，立桿底部必須設置底座和墊板，墊板采用不小于20*5cm的木墊板，每塊墊板長度不少于2m。
2、腳手架的搭設 （1）立桿 雙排落地鋼管腳手架搭設高度為4.8m。立桿間距雙向≤1.5m，步距≤1.6m，架底設置縱、橫向掃地桿，掃地桿距地200mm。
縱向掃地桿通長設置，固定在立桿上，橫向掃地桿固定在縱向掃地桿下側的立桿上。（2）水平桿、腳手板 橫向水平桿兩端采用直角扣件固定在縱向水平桿上。
靠墻一端水平桿外伸長度不大于0.42m。腳手板：架體邊緣均設通長扶手鋼管和擋腳板。
作業層鋪木架板或竹腳手板。腳手板設置在三根水平桿上，腳手板的鋪設采用對接平鋪，對接平鋪時接頭處必須設置兩根橫向水平桿，腳手板外伸長為130~150mm，兩塊腳手板外伸長度的和不大于300mm，竹腳手板的四角用直徑1.2mm的鍍鋅鐵絲固定在縱向水平桿上。
安全網：在作業層搭設一道水平安全網，架子外側滿掛密目安全網和彩條布全封閉。（3）挑架 由于鋼屋架有伸出外墻面的鋼梁，所以在有鋼架的地方均在滿堂架的邊緣增設挑架，作為鋼梁裝飾用架子。
該挑架搭設寬度為1.5米，懸挑長度從懸挑鋼梁根部至懸挑架外側立桿為3米，采用鋼管搭設。挑架操作層底掛水平兜網，操作層滿鋪腳手板。
（五）懸挑吊架的搭設 懸挑架搭設前需將十六層的DC-8、DC-7、DC-6，十七層的DC-8、DC-7、DC-9窗拆除后，方可進行施工。待裝飾鋼架施工完畢后再重新安裝窗戶。
搭拆時，操作人員必須栓安全帶，可靠掛在屋頂水箱梁上。搭設方法見附圖。
搭設時，必須先將47.1米標高屋面滿堂腳手架及其挑架和50.2米標高有窗處水平桿搭設好后，再進行中間部分架體的搭設。1、扣件連接要求 （1）扣件連接擰緊螺栓時必須將螺栓根部放正，扣件擰緊力控制在40N.m~65N.m范圍內，以防扣件和橫桿滑動或扭傷。
（2）大橫桿對接時扣件開口應水平朝向架子內側，螺栓應朝上。直角扣件安裝時其中一個必須開口朝上。
（3）對上或下無窗的架體，要求其大橫桿可靠搭接在兩端有窗部分的架體上。2、焊接要求 鋼管上焊接鋼筋套環，必須采用雙面焊接，焊縫長度不小于100mm，工字鋼上定位角鋼與工字鋼之間滿焊。
焊接采用E50焊條。3、腳手板、防護網要求 操作層必須滿鋪木腳手板，腳手板的要求同滿堂架。
在腳手板上滿鋪竹膠合板。操作層下滿掛水平兜網，架子外側，及斜撐桿外側滿掛密目安全網。
防止物件下墜。五、腳手架的拆除1、拆架應經過施工現場負責人簽字同意并。
6.腳手架施工方案
外腳手架施工組織設計 一 施工準備1.1構配件1.1.1鋼管1腳手架鋼管采用Φ48mm，壁厚3.5mm；橫向水平桿最大長度2200mm，其它桿最大長度6500mm，且每根鋼管最大質量不應大于25kg。
2鋼管尺寸和表面質量應符合下列規定：1）新鋼管應有質量合格證、質量檢查報告；鋼管表面應平直光滑，不應有裂縫、結疤、分層、錯位、硬彎、毛刺、壓痕和深的劃道；鋼管允許偏差見下表：序號 項目 允許偏差 檢查工具1 焊接鋼管尺寸 外徑48 壁厚 3.5 -0.5 游標卡尺2 鋼管兩端面切斜偏差 1.7 塞尺、拐角尺3 鋼管外表面銹蝕深度 ≤0.50 游標卡尺4 各種桿件的端部彎曲L≤1.5m ≤5 鋼板尺5 立桿彎曲 3m<l≤4m4m<l≤6.5m ≤12 ≤20 6 水平桿、斜桿的鋼管彎曲L≤6.5m ≤30 2） 鋼管上禁止打眼。1.1.2扣件1扣件式鋼管腳手架采用可鍛鑄鐵制作的扣件，其材質應符合現行國家標準《鋼管腳手架扣件》（GB15831）規定；采用其它材料制作的扣件，應經試驗證明其質量符合該標準的規定后方可使用。
2腳手架采用的扣件，在螺栓擰緊扭矩達6.5N.M時，不得發生破壞。1.1.3腳手板 腳手板采用由毛竹或楠竹制作的竹串片板，每塊質量不宜大于30kg。
1.1.4連墻件 連墻件的材質應符合現行國家標準《碳素結構鋼》（GB/T700）中Q235-A的規定。1.2經檢驗合格的構配件應按品種、規格分類，堆放整齊、平穩，堆放場地不得有積水。
1.3應清除搭設場地雜物，平整搭設場地，并使排水暢通。1.4當腳手架基礎下有設備基礎、管溝時，在腳手架使用過程中不應開挖，否則須采取加固措施。
二 地基與基礎2.1立桿地基承載力計算 p≤fg 式中 p----立桿基礎底面的平均壓力，p=N/A; N----上部結構傳至基礎頂面的軸向力設計值；取N= A----基礎底面面積；fg----地基承載力設計值，fg =kc.fgk= kc----地基承載力調整系數，對碎石土、砂土、回填土應取0.4，對粘土應取0.5；對巖石、砼應取1.0。 由此可得A=2.2腳手架底座底面標高宜高于自然地坪50mm。
2.3腳手架基礎經驗收合格后，應按要求放線定位。三 搭設3.1腳手架必須配合施工進度搭設，一次搭設高度不應超過相鄰連墻件以上兩步3.2每搭完一步腳手架后，應校正步距、縱距、橫距及立桿的垂直度。
3.3底座安放應符合下列規定： 1底座、墊板均應準確地放在定位線上； 2墊板宜采用長度不小于2跨、厚度不小于500mm的木墊板，也可采用槽鋼。3.4立桿搭設應符合下列規定：1嚴禁將外徑48mm與51mm的鋼管混合使用；2立桿接長除頂層頂步可采用搭接外，其它各層各步接頭必須采用對接扣件連接；相鄰立桿的對接扣件不得在同一高度內，且應符合下列規定：1）兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不小于500MM；各接頭中心至主接點的距離不宜大于步距的1/3;2）搭接長度不應于1M，應采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100MM。
3開始搭設立桿時，應每隔6跨設置一根拋撐，直至連墻件安裝穩固后，方可根據情況拆除；4當搭至有連墻件的構造點時，在搭設完該處的立桿、縱向水平桿、橫向水平桿后，應立即設置連墻件；5立桿頂端宜高出女兒墻上皮1m，高出檐口上皮1.5m。3.5縱向水平桿搭設應符合下列規定：1縱向水平桿宜設置在立桿內側，其長度不宜小于3跨；2縱向水平桿接長宜用對接扣件，也可采用搭接。
對接、搭接應符合下列規定：1）縱向水平桿的對接扣件應交錯布置各接頭至最近主接點的距離不宜大于縱距的1/3。2）搭接長度不應小于1M，應等間距設置3個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100MM。
3）縱向水平桿應作為橫向水平桿的支座，用直角扣件固定在立桿上。2在封閉型腳手架的同一步中，縱向水平桿應四周交圈，用直角扣件與內外角部立桿固定。
3.6橫向水平桿搭設應符合下列規定：1主接點必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除。主接點處 兩個直角扣件的中心距不應大于150MM。
2作業層上非主節點處的橫向水平桿，宜根據支承腳手板的需要等間距設置，最大間距不應大于縱距的1/2;3雙排腳手架橫向水平桿的靠墻一端至裝飾面的距離不應大于100MM。3.7腳手架必須設置縱、橫向掃地桿。
縱向掃地桿應采用直角扣件固定在距底座上皮不大于200MM處的立桿上。橫向掃地桿也應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。
當立桿基礎不在同一高度時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1M。3.8連墻件、剪刀撐、橫向斜撐等的搭設應符合下列規定： 1連墻件的強度、穩定性和連接強度應按現行國家標準《冷彎薄壁型鋼結構技術規范》（GBJ 18）、《鋼結構設計規范》（GB 17）、《混凝土結構設計規范》（GBJ 10）等的規定。
2連墻件軸向力設計值：Nl=Nlw+N0 式中 Nl ----連墻件軸向力設計值（KN）;Nlw ----風荷載產生的連墻件軸向力設計值，Nlw =1.4*ωkAW= N0----連墻件約束腳手架平面外變形產生的軸向力，雙排腳手架取5KN。----每個連墻件的覆蓋面積內腳手架外側面的迎風面積。
連墻件軸向力設計值應小于扣件抗滑承載力設計值RC。RC=8KN，滿足。
7.腳手架專項施工方案
二、工程概況 序 號 項 目 內 容 1 工程名稱 中國紅場2#樓工程 2 施工單位 中國航空港建設總公司 3 質量目標 合格率100%，優良率90%以上。
4 結構類型 框架結構 5 抗震等級 抗震設防烈度8級 二、外腳手架施工要點 1、根據本工程的設計特點和現場條件，外腳手架采用ф48鋼管雙排腳手架，立桿縱距1.5m，橫距1.05m，內立桿距離建筑物外立面0.30m，立桿步距為1.8m ；四層屋面上立桿間距為1.5m*1.5m，在距屋面200mm處及以上每隔1.8m將所有的鋼管用ф48鋼管聯成一整體，并采用剪刀撐加固，并利用6m斜桿將該處架子與原外架及原建筑的連墻件相連，按滿堂架形式保證其整體性。 2、大橫桿位于立桿內側，其長度不小于3跨，外架內側的大橫桿的豎向間距為1.8m，外側的大橫桿的豎向間距為0.9m，即在外立桿內側每步的中間高度處另加一根大橫桿，以作防護欄桿。
3、小橫桿間距1.5m，緊靠在大橫桿之下，靠墻一側外伸長度不應大于500。 4、立桿與大橫桿的連接：立桿除頂層頂步可采用搭接，且搭接長度不小于1米、采用不少于2個旋轉扣件、扣件端部距連接桿端不小于100外，其余均應采用對接扣件連接，接頭應錯開不在同步內，錯開的距離不小于500，各接頭中心至主節點的距離不宜大于600。
5、大橫桿的連接宜對接扣件連接，也可采用搭接，接頭應錯開在不同步、不同跨內，錯開的距離不小于500，各接頭中心至主節點的距離不宜大于500，搭接長度不小于1米，應等間距采用3個旋轉扣件予以固定，扣件端部距連接桿端不小于100。 6、落地式腳手架底部設槽鋼。
立桿底部應設縱橫向掃地桿，縱向掃地桿離地不大于200，縱向掃地桿緊貼在橫向掃地桿之下。 7、剪刀撐設置：縱向剪刀撐應在外立面連續設置，每道剪刀撐寬度不小于4跨、不大于6跨，且與地面成45°~60°角，每個交叉點均應用旋轉扣件將剪刀撐斜桿與立桿或小橫桿伸出端固定，接頭中心至主節點的距離不宜大于150，剪刀撐斜桿的接長宜采用搭接連接，接頭要求與立桿搭接接頭要求相同，轉角處和中間每6跨設一道橫向剪刀撐，由底至頂在同一件間呈“之”字型連續布置，斜桿采用不少于2個旋轉扣件固定在與之相交的小橫桿的伸出端，各接頭中心至主節點的距離不宜大于150。
8、連墻點設置：從底層第一步大橫桿處開始，腳手架的每步架均與原外架相連，并在原外架二步三跨設置建筑拉接點處進行直接連接。 9、此外腳手架為附屬滿堂架，嚴禁承載施工荷載。
八、外腳手架施工安全技術要求 1、所用腳手架鋼管與扣件由外租借，應出廠合格證和質檢報告，并經過嚴格篩選，確保材料上滿足質量要求。凡是有嚴重銹蝕、嚴重彎曲、變形、裂縫、鋼管薄壁、扣件螺紋（螺絲）已損壞等外觀缺陷的，均不得采用。
嚴禁將外徑48的與其它不同直徑的鋼管混用。 2、安全防護： 在工作面及每隔二步架滿鋪鋼筋網片一層作為隔離層，不得留有掉雜物的空檔。
隔離層上在2根大橫桿之間增設一根大橫桿，架外側圍護采用密目安全網完全封閉。 3、各桿的間距、接頭位置、垂直度、水平偏差等均應符合規范要求。
搭設時有適時校正立桿的垂直度與橫桿的水平，立桿的垂直偏差應不大于1/400，且全高偏斜不大于100mm，同一排橫桿的水平偏差應不大于1/3000，且不大于50mm，立桿與大小橫桿的接頭要注意錯開1.5米以上，且接頭不得在同一步架內。 4、扣件的緊固力距應達到40~60N.M，不得超過65N.M，并應定期檢查緊固程度。
5、高空作業人員及搭設高空作業安全設施的有關人員，必須經過技術培訓及考試合格后持證上崗，并定期進行身體檢查。 6、高空作業必須有安全技術措施及交底，落實所用安全技術措施和人身防護用品。
7、遇到雨天、霧天、六級以上大風時應停止高空作業，雨天后進行高空作業時，必須采取可靠的防滑措施，凡水、霧均應及時清除，遇到暴雨，過后對高空作業設施進行全面檢查、修復和完善。 8、高處操作人員使用的工具、零配件等，應放在隨身佩帶的工具袋內，不可隨意向下丟擲。
傳遞物件時禁止拋擲。 9、對收工前未搭設完的腳手架及所準備用的材料，均應放置平穩，不得妨礙通行和其它作業，且收工時以及支架與模板安裝后，均應認真檢查連接與固定質量，確保其處于安全狀態，只有確定安全可靠后，才能進行下道工序。
10、按工程進展實際情況及時做好劃分和調整安全區域的工作，區域的安全性質用安全標志牌說明，施工安全區分三類： A、人行安全區域：除環境本身較安全外，應設有足夠的防護設施，一般人員的正?；顒硬粫l(fā)生危險。 B、作業區域：有正常的防護設施，作業人員應各自帶好安全防護用品，作業時可以保證安全。
C、警戒區域：監護區域存在較多不安全因素，作業人員在監護下工作，非工作人員不得進入該區域。在腳手架的吊運、安裝及拆除時，應設置警戒區，懸掛明顯的警示標志，地面操作人員，應盡量避免在高空作業面的正下方停留或通過，也不得在塔吊的起重臂或正在安裝的構件下停留或通過。
同時派專人監護，嚴禁同時上下施工。 11、外架按后安先拆的順序進行，拆前應將隔離層和安全網上的雜物清理干凈，。
8.腳手架施工方案
一. 工程概況 1. 工程特點： 本工程位于*********。
2. 本腳手架工程特點 在施工中應遵守國家、北京市和總公司有關高層腳手架的要求和規定。 本工程腳手架用于窗戶拆除，安裝和外墻裝飾。
二. 腳手架搭設方法 本工程采用扣件式鋼管腳手架，根據工程實用需要搭設雙排腳手架，沿東、西兩面外墻形成腳手架體系，腳手架外形隨建筑物外形變化而變化。操作層滿鋪腳手板。
腳手架排距1.50m，腳手架里側立桿距外墻外側圍護結構墻0.40m。 1. 立桿搭設 立桿間距約1.50m，因建筑物外形和用途需要，立桿間距可稍作調整，立桿排距1.50m。
里排立桿與墻面之間凈距0.40m，外排立桿與墻面凈距1.90m，架體下段用雙立桿，上段用單立桿。 相鄰立桿接頭應錯開2~3m，必須使用一字扣件連接，不得用十字扣件接在大橫桿上或用轉軸扣件搭接，立桿必須垂直，允許偏差1/200立桿高度。
里、外排兩立桿的連線要與墻面垂直。 腳手架搭設到建筑物頂層時，里排立桿要低于建筑物檐口40~50cm，外排立桿高出建筑物檐口1~1.5m，搭設兩道護身欄，并掛密目安全網。
2. 大橫桿搭設 腳手架縱、橫方向必須各設置一道掃地桿，本工程大橫桿步距1.5m，可以滿足樓層操作的需要，但不應超過1.5m。大橫桿搭設必需水平連接，使用一字卡通長連接，不得用轉軸卡連接，同步的內排接頭及同排的上下步接頭均需錯開一個豎桿間距。
大橫桿與立桿的邊接應使用十字卡。 3. 小橫桿搭設：小橫桿間距隨立桿間距1.50m左右，靠墻端距結構墻30cm，外端探出豎桿外5cm，小橫桿鋪板時，間距不得大于1.5m，不鋪板時不得大于3.0m。
小橫桿和豎桿的固定后用十字卡，不得用轉軸卡替。小橫桿應壓在大橫桿之上，不得吊在其下使用 。
4. 腳手板 本工程采用5cm厚木腳手板，采用松木或杉木制作，長度為4m，寬度為20~25cm，單塊重量不大于30Kg。施工作業層腳手板必須鋪滿、鋪嚴、鋪穩，不得有探頭板、飛跳板，腳手板接頭平接，接頭處必須設雙橫向水平桿。
腳手板上用Φ12或Φ14鋼筋橫壓腳手板，用8#鉛絲與小橫桿綁牢，壓腳手板鋼筋間距2.0m，且每塊腳手板上不得小于3道。作業層腳手架外側必須設置擋腳板，高度不得小于18cm。
6. 防護 欄桿設置在操作面外側的上、下兩道大橫桿之間，高度1/2步距，隨操作面而設置。施工期間，設在外排豎桿上。
欄桿與豎桿相交處應用十字卡卡牢，一字卡連接做法與大橫桿相同。 小眼立網應從下至上全部封平，并與腳手板同層處的大橫桿綁緊，防止漏人。
結構期間小眼網封在外排架上。 7. 安全防護措施： 鋼管：管身應平直，外徑48~51毫米，壁厚3~3.5毫米，長度以六米、三米和二米使用最多其次為四米桿，鋼管進場前應該檢查其生產廠家的營業執照和資質證明，進現場須有質量保證單（合格證）并檢查外觀質量，壁厚不夠、有嚴重銹蝕、彎曲、壓扁或有裂紋的禁止使用。
扣件：需是經勞動部門批準的單位生產的瑪鋼扣件，外表無缺陷，連接轉動靈活，有出廠合格證明，并檢查其外觀質量，發現有脆裂、變形、滑絲、脫軸的禁止使用 腳手板材，松木或杉木質，長度為2~6米，厚5厘米，寬23~25厘米，購買后用鉛絲打箍。腐朽臂裂有活動節點，偏移和變形嚴重的腳手板禁止使用。
安全網寬度不小于3米，長度不大于6米，網眼不得大于10cm。必須用維綸、綿綸和尼龍等材料紡織的符合國粗標準的安全網嚴禁使用拉壞和腐朽的安全網，丙綸小眼網只準當立網使用。
三.腳手架拆除 架子的拆除程序，應由上而下按步的拆除，先拆保護安全網，腳手板和排木，再依次拆十字蓋的上部扣件和接桿。拆除下一道剪刀撐以前，必須綁好臨時斜支撐，防止架子傾側禁止采用推側或拉側的方式拆除。
拆桿或放桿時，必須協同操作，拆下來的鋼管要逐根傳遞下來，不要從高處丟下來。以防將鋼管摔壞或發生事故，拆下來的扣件要集中放在工具袋內裝滿后平穩吊運下來，不要從上面丟下來。
拆除架子時，作業面周圍及進出口處必須派專人了望，嚴禁作業人員進入危險區，拆除架子應該加臨時圍擋，作業區內電線及其設備有防礙時，應該事先與有關單位聯系拆除轉移或加防護。 四. 安全操作規定 從事腳手架搭設的工人必須經培訓考核合格，持特種作業操作證上崗作業，非架子工未經同意不得單獨進行作業。
架子工必須經過體檢，凡患有高血壓、心臟病、癲癇病、暈高或視力不夠以及不適合登高的，不得從事登高架設作業。 腳手架搭設前應清除障礙物、平整場地、夯實基土、做好排水。
腳手架未經驗收合格前，禁止上架子作業。 六級以上強風和大雨、大雪、大霧天氣，應停止高空作業。
作業中出現不安全險情時，必須立即停止作業，組織撤離危險區域，報告領導解決，不準冒險作業。
9.求：建筑腳手架搭設施工方案
參考： 售樓部腳手架搭設施工方案 一、編制依據 1、《長沙開福萬達廣場售樓部施工圖紙》 2、《建筑施工安全檢查標準》（JGJ59-99） 3、《建筑機械使用安全技術規程》JGJ33-2005 4、相關法律、法規、地方性條文規定的內容 5、建筑施工高處作業安全技術規范（JGJ80-91） 6、《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001） 7、《建筑結構荷載規范》（GB50009-2001） 8、《建筑施工手冊》第四版 二、工程概況 長沙開福萬達廣場位于湖南省長沙市，東至福慶街、西長街，西至湘江大道，南至五一大道，北至潮宗街。
分為A、B、C、D四個區，總建筑面積約100.5萬平方米，其中地上建筑面積80萬平方米、地下建筑面積20.5萬平方米。地下室兩層，地上最多48層，建筑物高度最高將近170米。
售樓部工程為三層鋼結構工程，建筑物高度17.4米，為方便售樓部外墻施工以及保證施工作業人員臨邊作業安全，擬在售樓部外側搭設落地式雙排腳手架到頂。通過對施工現場的查看，只能在售樓部外側回填土上層處理后，放置通長墊木，售樓部落地式雙排腳手架立桿基礎坐落在通長墊木上。
三、施工準備 1、技術準備 ⑴項目施工管理人員及勞務隊伍施工管理人員必須認真熟悉施工圖紙和施工專項方案，嚴格按照設計要求及國家現行安全規范進行腳手架搭設。 ⑵項目施工員組織操作人員進行本分項工程的詳細技術交底、安全交底，明確施工過程中重點和難點以及注意事項，操作方法，缺陷處理、安全注意事項等內容，并讓接受交底的每位操作人員簽字確認。
2、機具（材料）準備： 采用3.5mm厚，直徑48mm的標準鋼管，進場時嚴格檢查材料質量，壁厚不夠的嚴禁用于現場施工。 扣件采用1kg/個的標準扣件，十字扣件、旋轉扣件和直接扣件合理搭配。
墊木：可采用40mm厚木跳板通長設置，或面積不小于0.15㎡厚度不小于30mm的木板進行鋪墊。 密目網：應使用新購進的綠色安全立網，對于破損、雜物殘留或顏色不一致的密目網嚴禁用于外架立面防護。
安全兜網：用于操作面下層的安全兜網規格為必須能夠承受100kg重物10m高沖擊荷載，出場合格證和質保證書齊全，并在進場后進行沖擊試驗，報監理業主審核合格后方可投入使用。 竹跳板、竹膠板、木板等。
其它機具材料準備如切割機、鐵絲、扎絲、扳手、工具包及操作工人的安全“三寶”等合理配置。 3、人力準備： 勞務公司必須配備專業架子工班組，用于腳手架搭設，要求操作熟練、持證上崗、入場教育、安全技術交底齊全。
架子工的數量不少于10人，以滿足現場施工需求。同時，配備足夠數量的普工，用于材料傳遞、清理等輔助工作。
四、搭設方法： 本售樓部工程采用落地式雙排腳手架進行搭設。 1、落地式雙排腳手架搭設范圍： 落地式雙排腳手架為整個售樓部建筑邊線四周從現有地面一直到屋面頂標高上面1.2m。
落地式雙排腳手架搭設平面圖示意如下： 2、售樓部周邊場地平整。 因?yàn)槭蹣遣拷ㄖ镏苓吘鶠榛靥钔良敖ㄖ?，因此不能直接將落地式腳手架基礎坐落其上。
采取的處理方法為用挖機在建筑物外邊緣2米范圍內回填土上進行找平及往返碾壓夯實，使其達到足夠的平整度、強度及穩定性。 3、墊木設置：在售樓部周邊場地平整驗收合格的前提下，應在建筑物外300mm及1200mm處通長設置兩排墊木，保證其整體平整度。
4、立桿定位：立桿必須坐落在建筑物外300mm及1200mm處通長設置的兩排墊木上，第一排立桿距離建筑物外立面300mm，第二排立桿距離第一排立桿900mm，立桿橫向間距1.2m，步距1.8m。立桿豎向接頭采用對接接頭，接頭位置錯開50%。
5、掃地桿、水平桿設置：距地面200mm縱橫設置掃地桿，再向上每隔900mm設置一排水平桿，操作面上外側應增設一道水平桿。 6、小橫桿設置：橫桿設置于水平桿上方，位于立桿和水平桿相交處，兩側伸出水平桿一拳頭為宜，要求外側伸出長短必須一致。

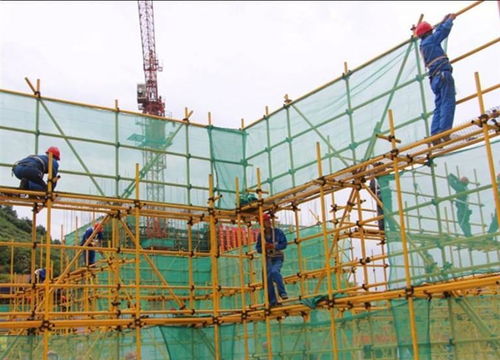

7、本工程所用掃地桿、立桿、水平桿、橫桿等在投入使用前必須將鋼管表面涂刷成黃色；剪刀撐用鋼管在投入使用前必須將鋼管表面涂刷成紅白相間條紋，間距500 8、剪刀撐設置：雙排外架剪刀撐從角部第一根立桿開始搭設，每排外架從外側立面的兩端通長設置剪刀撐，剪刀撐由底至頂連續設置，中間各道剪刀撐之間的凈據不應大于15m，剪刀撐鋼管斜角采用60°，接頭搭接長度為1m，接頭位置采用3個旋轉扣件連接，除在兩頭與立桿和大橫桿連接外，中間還增加2~4個節點。剪刀撐搭接示意圖： 9、連墻桿件設置：為了增強腳手架的側向剛度及穩定性，在外腳手架于建筑物之間設置連接桿件。
本工程在第一排掃地桿位置就在每根鋼柱位置設置連墻件，連墻件從縱向掃地桿上引出，用短鋼管鎖住鋼柱的方式進行加固。雙排外架高度大于6m時必須設置連墻桿件，水平及豎向每隔6m設置一道，不超過兩步三跨為原則。
根據本工程施工現場的實際情況，連墻桿件可采用鎖住鋼柱或鋼梁的方式進行，示意圖如下： ⑴利用外腳手架上小橫桿與短鋼管一起鎖住結構鋼柱的方式，起到外腳手架與結構主體連接加固的作用： ⑵利用外腳手架立桿上引出的小橫桿與短鋼管。
10.誰有腳手架施工方案我們工地要做一個關于腳手架的施工方案,不知道
一、工程概況 施工現場“三通一平”工作已基本就緒， 外地面已做硬底化。
二、設計依據及構造要求 1、本計算根據中國建筑出版社《建筑施工腳手架實用手冊》； 2、施工中不允許超過設計荷載。 3、小橫桿、大橫桿和立桿是傳遞垂直荷載的主要構件。
而剪力撐、斜撐和連墻件主要保證腳手架整體剛度和穩定性的。并且加強抵抗垂直和水平作用的能力。
而連墻件則承受全部的風荷載?？奂t是架子組成整體的聯結件和傳力件。
4、搭設要求：（1）梯間外墻線搭設24m雙排鋼管腳手架；（2）其余各搭設21。 5m雙排鋼管腳手架。
5、采用本方案取最大搭設高度24m進行驗算； 6、采用Φ48*3。5mm雙排鋼管腳手架搭設，立桿橫距b=1。
0m，主桿縱距l(xiāng)=1。5m，內立桿距墻0。
2m。腳手架步距h=1。
8m，腳手板從地面2。0m開始每1。
8m設一道（滿鋪），共11層，腳手架與建筑物主體結構連接點的位置，其豎向間距H1=2h=2*1。8=3。
6m，水平間距L1=3L=3*1。5=4。
5m。根據規定，均布荷載Qk=2。
0KN/㎡。 三、使用材料 1、鋼管宜采用力學性能適中的Q235A(3號)鋼，其力學性能應符合國家現行標準《炭素結構鋼》（GB700-89）中Q235A鋼的規定。
每批鋼材進場時，應有材質檢驗合格證。 2、鋼管選用外徑48mm，壁厚3。
5mm的焊接鋼管。立桿、大橫桿和斜桿的最大長度為6。
5m，小橫桿長度1。5m。
3、根據《可鑄鐵分類及技術條件》（GB978-67）的規定，扣件采用機械性能不低于KTH330-08的可鍛鑄鐵制造。 鑄件不得有裂紋、氣孔，不宜有縮松、砂眼、澆冒口殘余披縫，毛刺、氧化皮等清除干凈。
4、扣件與鋼管的貼合面必須嚴格整形，應保證與鋼管扣緊時接觸良好，當扣件夾緊鋼管時，開口處的最小距離應不小于5mm。 5、扣件活動部位應能靈活轉動，旋轉扣件的兩旋轉面間隙應小于1mm。
6、扣件表面應進行防銹處理。 7、腳手板應采用杉木制作，厚度不小于50mm，寬度大于等于200mm，長度為4--6m，其材質應符合國家現行標準《木結構設計規定》（GBJ5—88）中對II級木材的規定，不得有開裂、腐朽。
腳手板的兩端應采用直徑為4mm的鍍鋅鋼絲各設兩道箍。 8、鋼管及扣件報皮標準：鋼管彎曲、壓扁、有裂紋或嚴重銹蝕；扣件有脆裂、變形、滑扣應報廢和禁止使用。
9、外架鋼管采用金黃色，欄桿采用紅白相間色，扣件刷暗紅色防銹漆。 四、腳手架的計算 （一）、基本條件 地面粗造為C類，基本風壓W0=0。
45KN/m2，立網網目尺寸為3。5 cm*3。
5cm，繩徑3。2mm，自重0。
01KN/m2 （二）、搭設高度計算 驗算部位應根據風荷載產生彎曲壓應力大小分析確定，故先計算風荷載產生壓應為σw 1、σw計算 立網封閉的擋風系數及風荷載體型系數《建筑結構荷載規范》近似按以下方法計算 ξ=（3。 5+3。
5）*0。32/(3。
5*3。5) *1。
05=0。192 1。
05為考慮筋繩的影響 μS=1。2*0。
192=0。23 立網傳給立柱的風荷載標準值（4-4）計算，計算風壓高度系數μZ按表4-19中C類取值，當H=24 m時，μz=1。
25 ，當H=5m時，μz=0。54本設計最大搭設高度為24 m，故取u2=1。
25 。 WK=0。
7μzμS W0 其中μ2—風壓高度系數 μS—腳手架風荷載體型系數 W0—基本風壓 WK=0。7*1。
25*0。 23*0。
45=0。09KN/m2 作用于立柱的風線荷載標準值： qWK=WK·L=0。
09*1。8=0。
162KN/m 風荷載產生的彎矩按式4-33計算 MW=1。4 qWK·h2/10 式中 qWK——風線荷載標準值 WK——垂直于腳手架表面的風荷載標準值 L——腳手架的柱距 W——立柱截面的抵抗矩按表4-31采用 σW——風荷載對所計算立柱段產生的彎曲壓應力，σW= MW/W MW=1。
4*0。162*1。
82/10=0。073KN·m 在24 m高度處立柱段風荷載產生彎曲壓力為： σW= MW/W=(0。
073*106) / (5。08*103)=14。
37N/mm2 在5m高度處立柱段風荷載產生彎曲壓力為： σW= 14。 37* (0。
54 / 1。25)=6。
21N/mm2 2、底層立柱段的軸心壓力 腳手架結構自重、腳手板及施工荷載的軸心壓力 （1）、腳手架結構自重產生的軸心壓力NGK由表4-38查得一個柱距范圍內每米高腳手架結構產生的軸心標準值gk=0。 134KN/m，則21 m高的腳手架結構自重產生軸心壓力標準值 NGK=H·gk=24*0。
134=3。21 KN (2)、腳手架活載產生的軸心壓力 一層腳手架自重Qp=0。
3KN/m2（除首層外），每1。8m設一道腳手架板，共十一層。
則NQ1K=0。5(lb+0。
3)·l·∑Qp=0。5(1+0。
3)*1。5*0。
3*11=3。2 KN 敞開式腳手的防護材料產生軸心壓查表4-40得（L=1。
5m）0。228KN 立網重量為0。
01*1。5*24=0。
36 KN ∴NQ2K=0。228+0。
36=0。588 KN 二層同時操作，施工均布荷載QK2。
03KN/m2查表4-41得施工荷載產生軸心壓力：NQ3K=4。86KN 根據公式（4-32），活荷產生軸心壓力標準值為 NQiK= NQ1K+ NQ2K+ NQ3K =3。
2+0。588+4。
86 =8。65 KN (3)計算立桿段的軸心壓力值： 根據公式（4-31）計算 N= NGK *1。
2/K1+ NQiK K1—高度調整系數，應按表（4-35采用） K1=0。85 N=3。
21*1。2/0。
85+1。4*8。
65=16。6 KN 3、立柱穩定性驗算 立網封閉時，立柱穩定應滿足下式： N/ψA+ MW/W≤fc或N≤ψA(。
